− Se pueden ajustar los siguientes parámetros:
PrimIC...Valor nominal del primario de los transformadores de corriente.
Sec IC... Valor nominal del secundario de los transformadores de corriente.
Conex… Habilitación de la función de medida de la corriente absorbida por cada fase de la batería
automática de condensadores.
PrimIF… Ajusta el número de espiras del transformador diferencial. En caso de ser del tipo WG de
CIRCUTOR, éste debe ser 500, y en caso de del tipo WN de CIRCUTOR, éste debe ser
1000.
- Para cambiar cualquiera de los campos seguir el procedimiento indicado en al apartado 5.4.
7.3.15 Ajuste de las conexiones de los transformadores de corriente para el módulo CDI
− Entrar en el menú de configuración siguiendo el procedimiento del apartado 7.3.2
− Seleccionar la opción (fig.59d) y pulsar Ok. Aparecerá la pantalla de la fig.59e

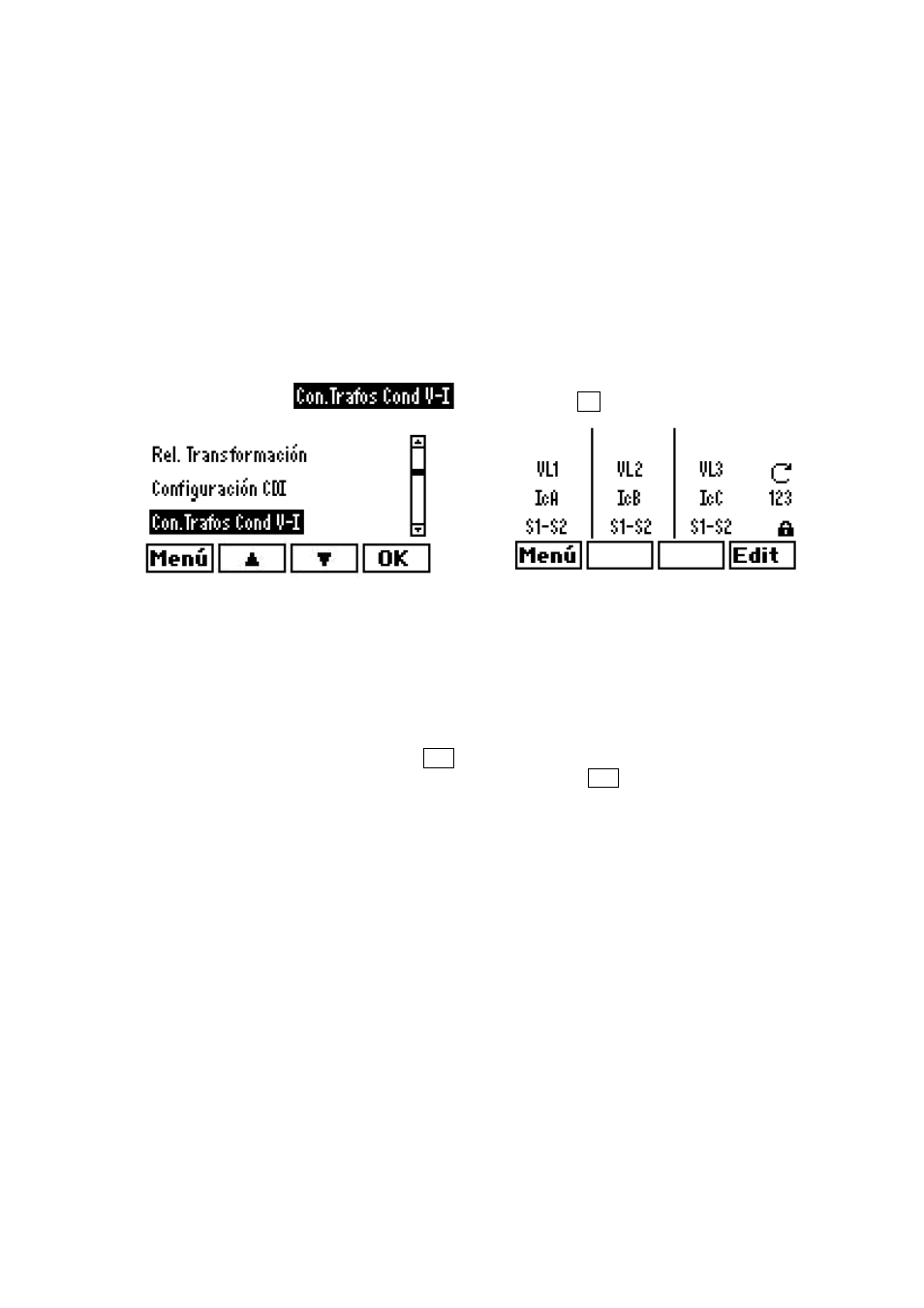

Fig. 59d.- Conexión de transformadores CDI Fig. 59e.- Menú de conexión de transformadores
CDI
− En esta pantalla se supone que las fases conectadas a los bornes de entrada VL1, VL2 y VL3 se
corresponden con las fases donde se conectan los trafos de corriente A, B y C. Por esto por defecto se
emparejan VL1 con IcA, VL2 con IcB y VL3 con IcC.
− Visualmente se debería comprobar la correcta situación de los transformadores de corriente, y en caso
necesario, se deberá editar esta pantalla y efectuar los cambios necesarios.
− Para editar la pantalla pulsar la opción Edit y aparecerá una pantalla como la fig.59f. Con la flecha
podemos cambiar el campo a editar y pulsando nuevamente Edit podemos cambiar IB por IC por
ejemplo, o S1-S2 por S2-S1.
