CIRCUTOR computer PLUS-T Series - Manual (Página 31)

31

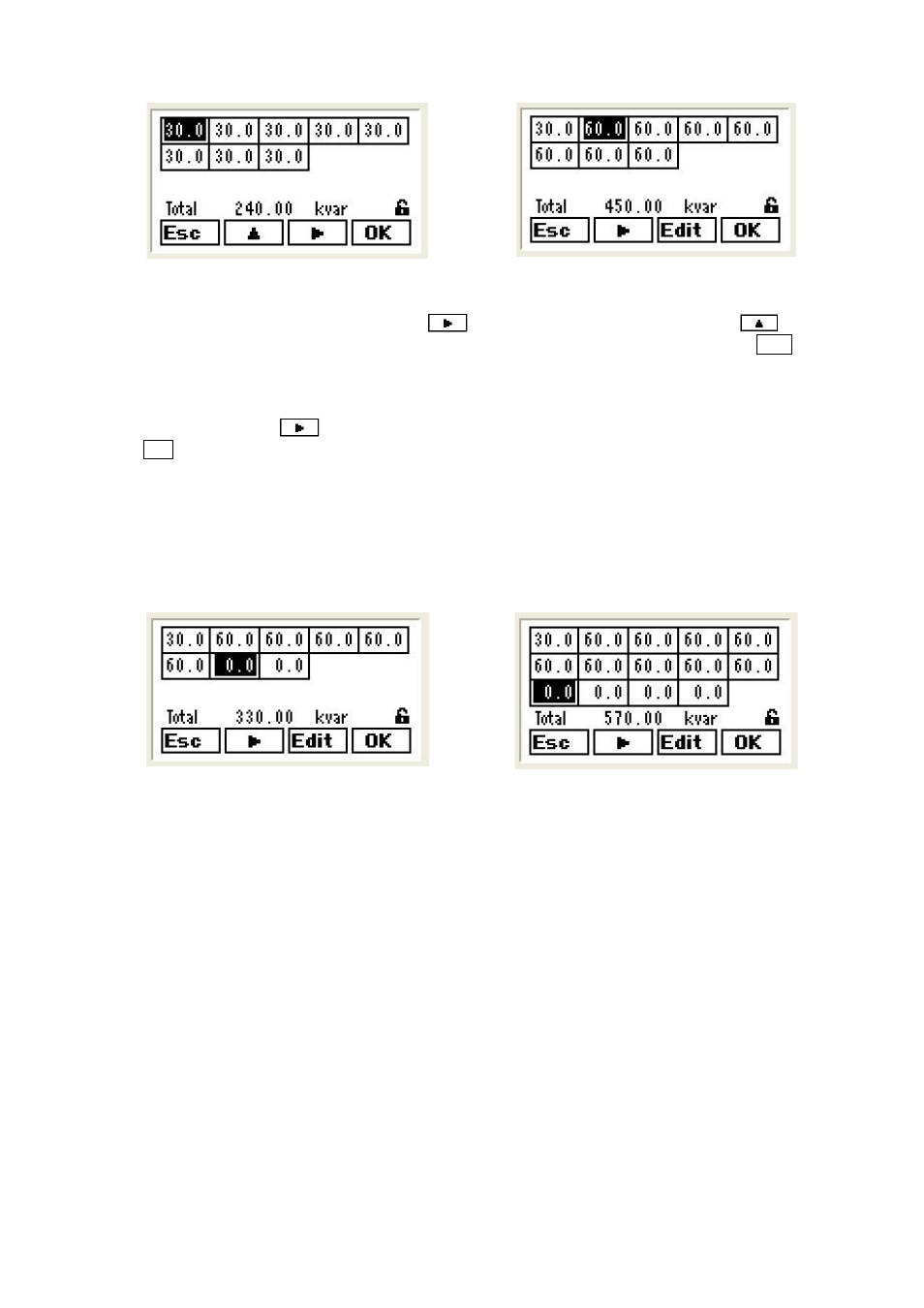

Fig.18.- Programación de la potencia de
condensadores
Fig.19.- Programación de la potencia del segundo
paso
− En la pantalla de la fig.18 con la flecha se cambia de dígito y con la flecha cambia el
valor. De esta forma se programa el valor en kvar de cada paso y al final se confirma con
OK
.
NOTA: Una vez programado el primer paso, todos los siguientes cambian el valor y se suponen iguales
al primero (30 kvar en el caso de la fig.18). Reaparece entonces la pantalla de la fig.17 y podríamos
programar el siguiente paso. Supóngase por ejemplo que es de 60 kvar. Pasaríamos a seleccionar el
segundo paso con y repetiríamos la operación para programar el 60. Al terminar hay que pulsar
OK y vamos a la pantalla de la fig.19, donde todos los pasos siguientes han tomado también el valor
60.
− Número de pasos: Obsérvese que en las pantallas anteriores aparecen 8 recuadros si se trata de un
Computer plus T8 y aparecerían 14 si fuese un Computer plus T14. Si el equipo tuviera menos pasos,
por ejemplo 6 pasos en un Computer plus T8, se debe programar el paso N+1 como cero (en el
ejemplo de la fig.20, el paso 7) y entonces el regulador sabe cual es el número de pasos que tiene (en
nuestro ejemplo 6 pasos). La fig. 21 da un ejemplo para un Computer plus T14 programado con 10
pasos (el paso 11 y siguientes son cero)
Fig.20.- Programación para un equipo de 6 pasos
(paso 7 = 0 kvar) en un Computer plus T8
Fig.21.- Programación para un equipo de 10 pasos
(paso 11 = 0 kvar) en un Computer plus T14
