12

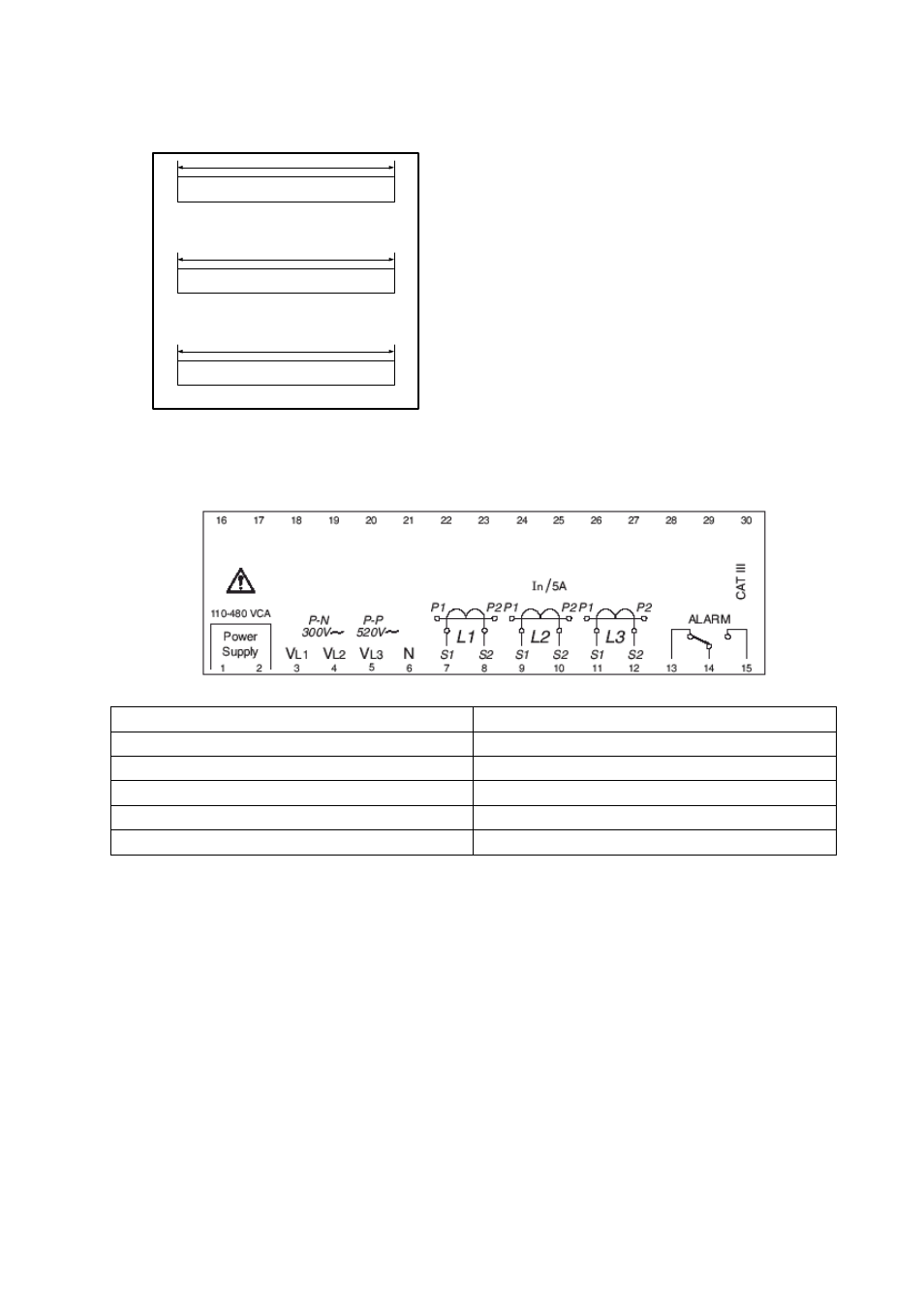

3.1 Tarjetas y funciones
Carta A: Com + Medida C + Fugas
Carta B: Relés
Carta C: FA+medida+extras
w
w
w
El Computer plus puede llevar distintas tarjetas o
cartas según las funciones que tiene disponibles.
Carta A: Comunicaciones. Medida de Corriente en
los Condensadores y Medida de Fugas
Carta B: Relés
Carta C: Fuente de alimentación y medida
Los tipos Computer plus T8 y T14 llevan sólo las
cartas B y C
Los tipos Computer plus T8-CDI y T14-CDI llevan
las cartas A, B y C
3.2 Designación de bornes
3.2.1 Carta C: Alimentación y medida
BORNES CARTA C FUNCIÓN
1 Alimentación
2 Alimentación
3 Tensión 1
4 Tensión 2
5 Tensión 3
