34
− El ajuste Plug&Play prosigue asignando las fases y el sentido de los transformadores, asignando cada
transformador a su fase y calculando la relación de transformación, siempre suponiendo
transformadores In/5A. Los resultados de los ajustes automáticos los va mostrando el aparato en
sucesivas pantallas, que se han representado en las fig.30 a 33.

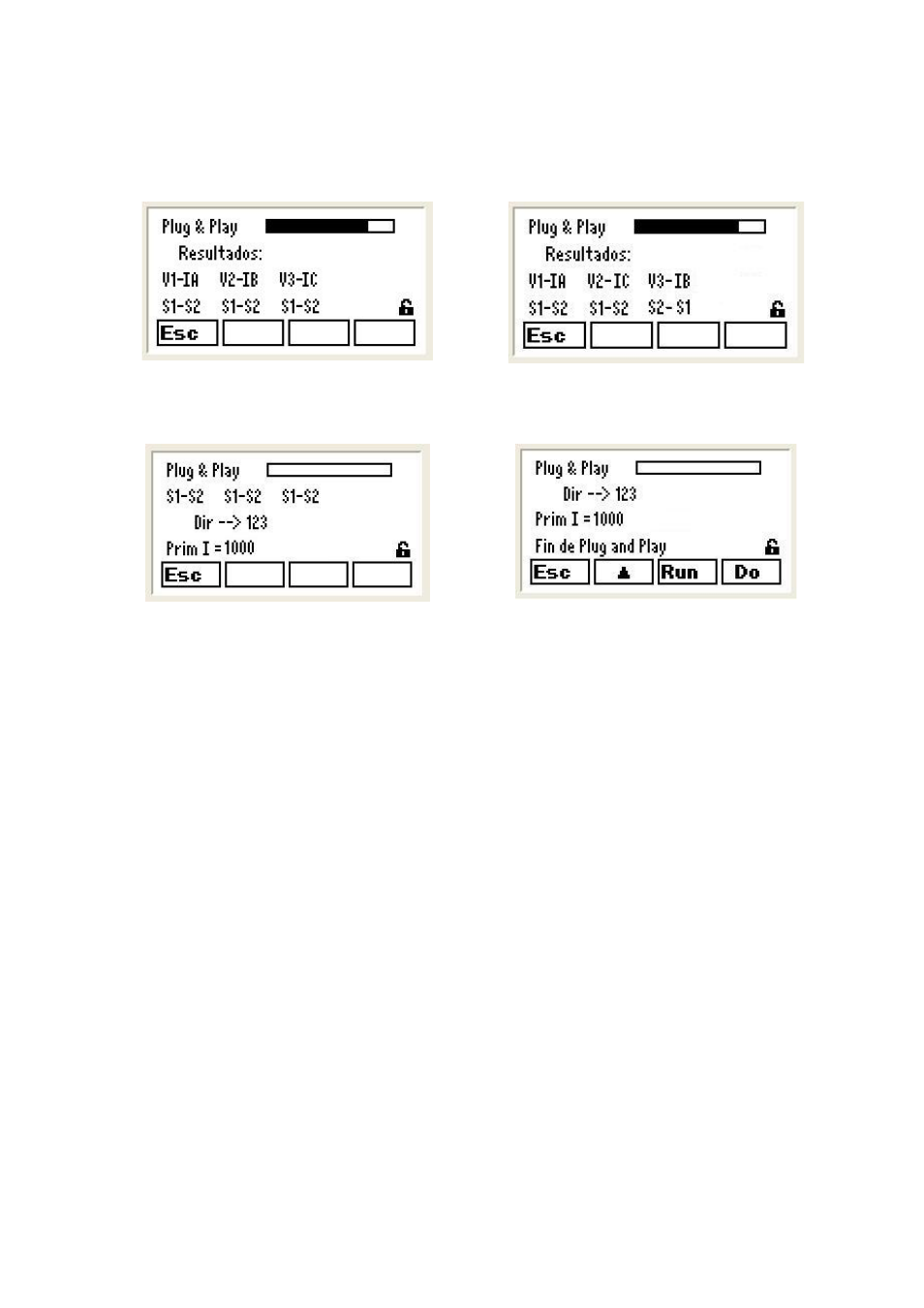

Fig.30.- Plug&Play. Información de asignación de
fases
Fig.31.- Plug&Play. Información de asignación de
fases
Fig.32.- Plug&Play. Información de secuencia de
fases y primario del trafo de corriente
Fig.33.- Final de Plug&Play.
7.2.4
Interpretación de los ajustes realizados por Plug & Play
− La pantalla de la fig.30 nos informa de la fase a la cual se han conectado los transformadores de
corriente (TC). Si sale IA, IB e IC emparejados con V1, V2, V3 y todos en el orden S1-S2, quiere decir
que cada TC se ha conectado a la fase correcta y en sentido correcto. Pero si sale como la fig.31, por
ejemplo, indicaría que la corriente de la fase C se ha conectado en lugar de la B y viceversa, y además
en la fase 3 los terminales de secundario del TC están invertidos.
NOTA: Esta información suele ser correcta si durante el ajuste Plug&Play la carga es inductiva o
ligeramente capacitiva (cos fi entre 0,65 inductivo y 0,98 capacitivo). De todas formas si se duda de que
las conexiones supuestas están bien, puede repetirse el ajuste Plug&Play, y si da lo mismo existe un
