CIR-e 3
Pág 8 de 50 Manual de Instrucciones

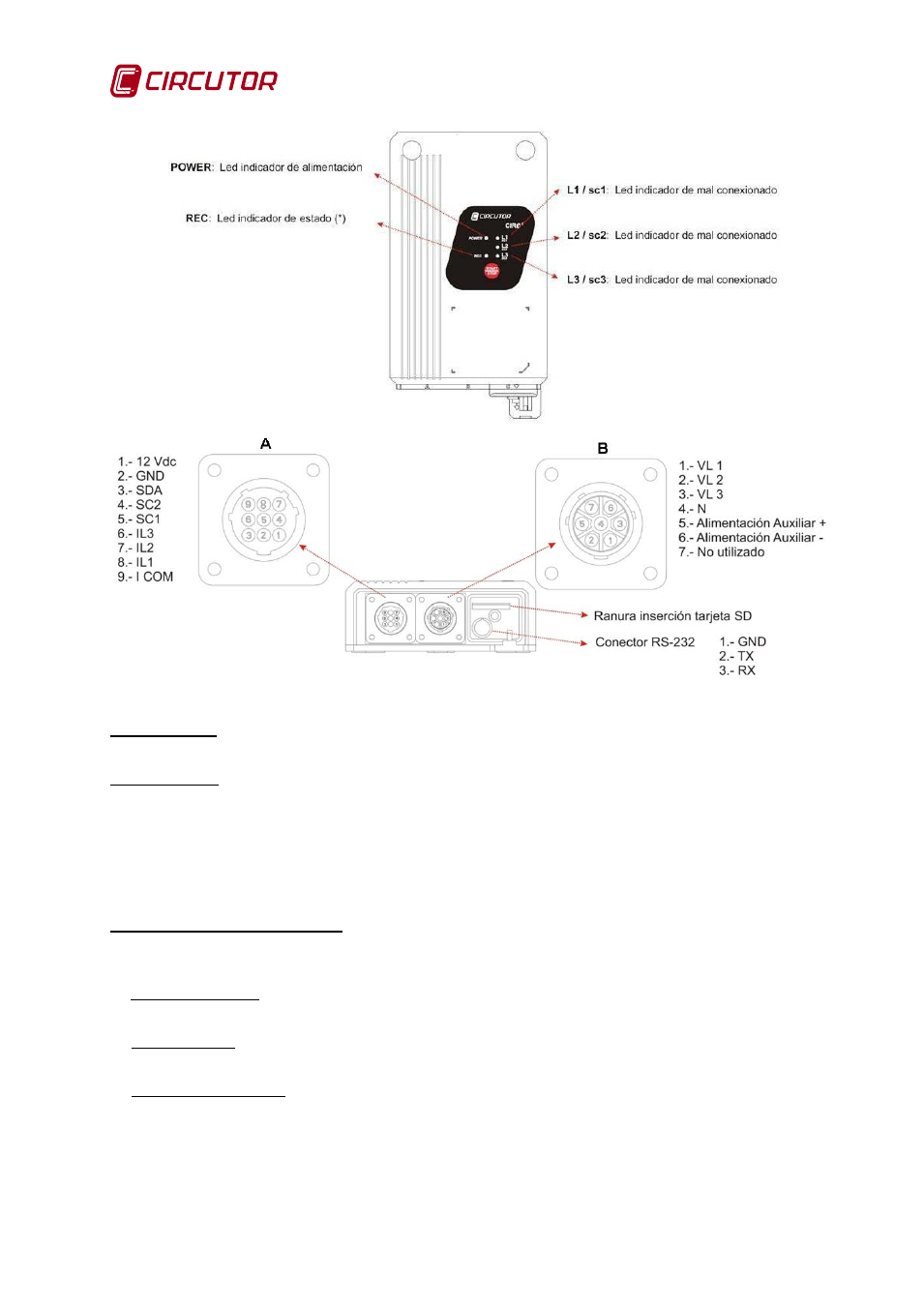

Fig. 2-1.- Carátula y detalle de los conectores
El conector A: Está destinado a la conexión de los sensores de corriente. En la Fig. 2-1 se
describe la funcionalidad de cada uno de los pines.
El conector B: Está destinado a la conexión de la alimentación del equipo. Tal y como se
muestra en la Fig. 2-1, se conectan las pinzas de medida de tensión de cada una de las fases
(marcadas como VL1, VL2 y VL3), la referencia de neutro (marcada con la leyenda N) y dos
pines más (5 y 6) destinados a la alimentación del equipo. Los bornes 5 y 6 permiten que el
equipo se alimente de forma independiente a la medida, asegurando un registro permanente en
caso de alimentar el analizador a una fuente ininterrumpida de tensión. Para ver las
características de medida y alimentación del equipo, ver apartado 3.
La ranura de inserción de SD : Alojamiento de la tarjeta de memoria extraíble SD, donde se
guarda registro de los parámetros eléctricos que mide el equipo. Ver apartado 6.4 Inserción de
la tarjeta SD, para la posición de la misma.
El conector RS-232, Reservado para posibles requerimientos de actualización de la versión del
firmware del equipo, por parte del usuario.
El LED POWER encendido indica que el equipo está alimentado. Si se encuentra apagado el
equipo no está alimentado.
El botón START/STOP tiene varias funciones dependiendo del estado en el que se encuentre
el analizador. Se utiliza para seleccionar la escala deseada de los sensores de corriente o para
iniciar o detener el registro de parámetros eléctricos. En este caso, para iniciar o detener la
grabación, la pulsación debe ser de más de 3 segundos.
