CIR-e 3
Pág 28 de 50 Manual de Instrucciones
que permitan las pinzas conectadas). El proceso se inicia con un parpadeo simultáneo de los
LED L1/sc1, L2/sc2 y L3/sc3, para que el usuario seleccione el rango deseado. La selección se
hace pulsando el botón START/STOP varias veces. Tras la selección de la escala deseada, el
equipo procede a realizar la secuencia de arranque, indicada mediante un parpadeo secuencial
de los LED L1, L2, L3 y REC. Terminada la secuencia de arranque, muestra su estado de
encendido mediante el LED REC y procede a la verificación de error de conexionado en las
fases de tensión que se explica con detalle en el apartado 6.5.3, de este manual.
Una vez realizada la secuencia de arranque, el equipo indica que está alimentado mediante el
LED POWER.

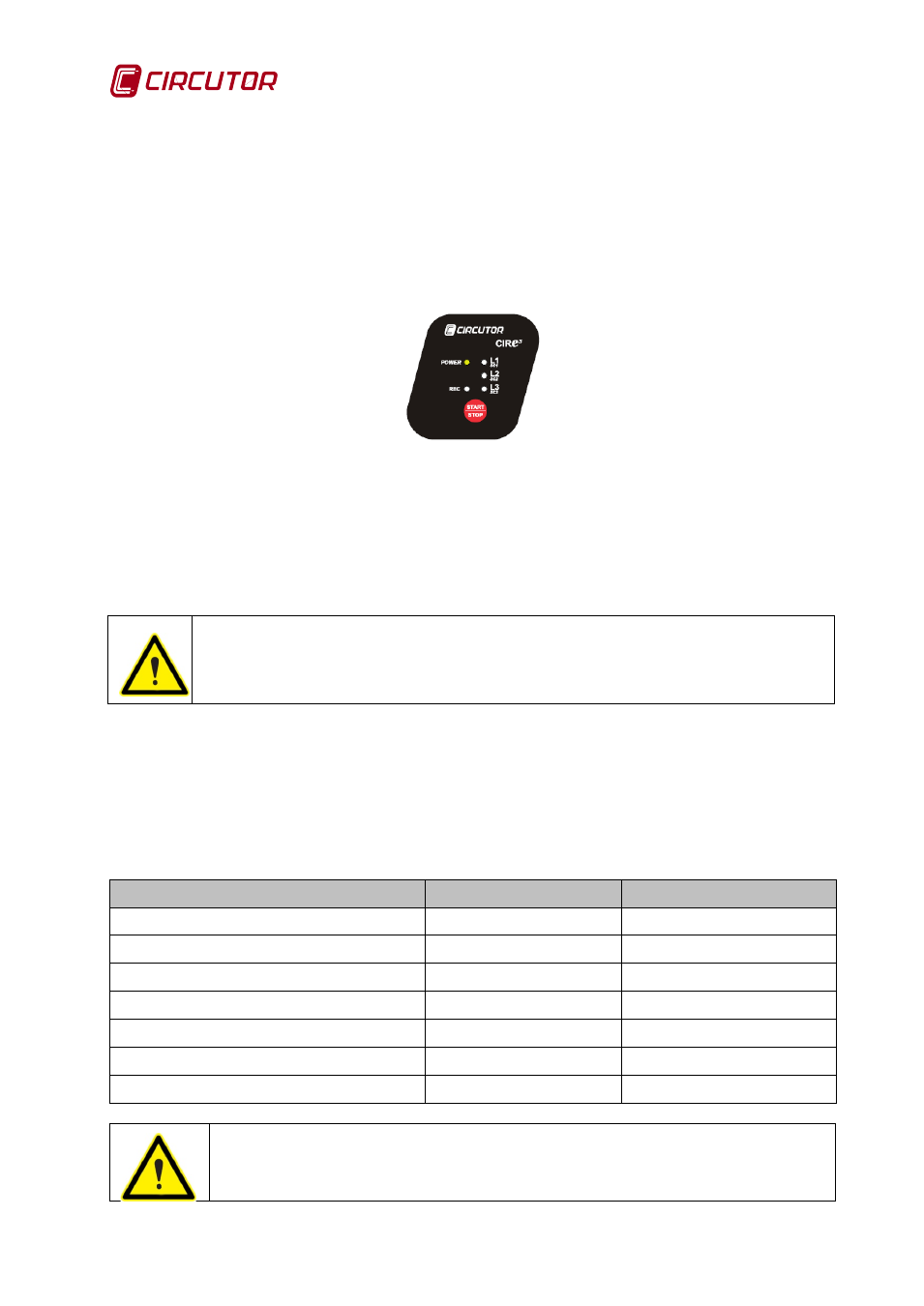

Fig. 6-18.- LED que muestran el estado del CIR-e 3
Después de que se encienda el LED de POWER, el usuario debe proceder a conectar las
pinzas de tensión (L1, L2, L3). Si se necesita alimentar el analizador de las propias pinzas de
medida, es posible conectar previamente la alimentación a las pinzas de medida de tensión.
Es importante, antes de alimentar el equipo, tener conectadas (aunque no configuradas) las
pinzas de corriente, puesto que el analizador, en el momento posterior a su alimentación,
identifica las pinzas que tiene conectadas.
Si se alimenta el equipo sin el conector “A” de las pinzas de corriente, se configura
con una escala de pinzas de 5 A. Para configurar una escala diferente, debe quitar
la alimentación del equipo para que éste vuelva a iniciarse en el proceso de
detección y selección de escala.
El procedimiento detallado que el usuario debe seguir para la selección manual de la escala
deseada cuando utiliza sensores de corriente de varias escalas, se explica en detalle en el
apartado 6.5.2. Selección de escala en pinzas flexibles, de este manual.
Para alimentar y conectar correctamente el analizador, debe respetarse la secuencia de las
fases según indica la tabla.
Tabla 6-1.- Código de colores de los cables de medida de tensión
FASE EUROPEO RYBLB
Fase de referencia Color del cable Color del cable
(L 1) FASE 1 NEGRO ROJO
(L 2) FASE 2 ROJO AMARILLO
(L 3) FASE 3 AMARILLO AZUL
(N) NEUTRO AZUL NEGRO
Alimentación auxiliar MARRON MARRON
Alimentación auxiliar VERDE VERDE
El código de colores de las fases y del neutro puede cambiar en función del
código del equipo. Hay dos tipos de cables, Europeo y RYBLB. En la siguiente
tabla se muestran los códigos de colores para ambos casos.
