CIR-e 3
Manual de instrucciones Pág. 41 de 50

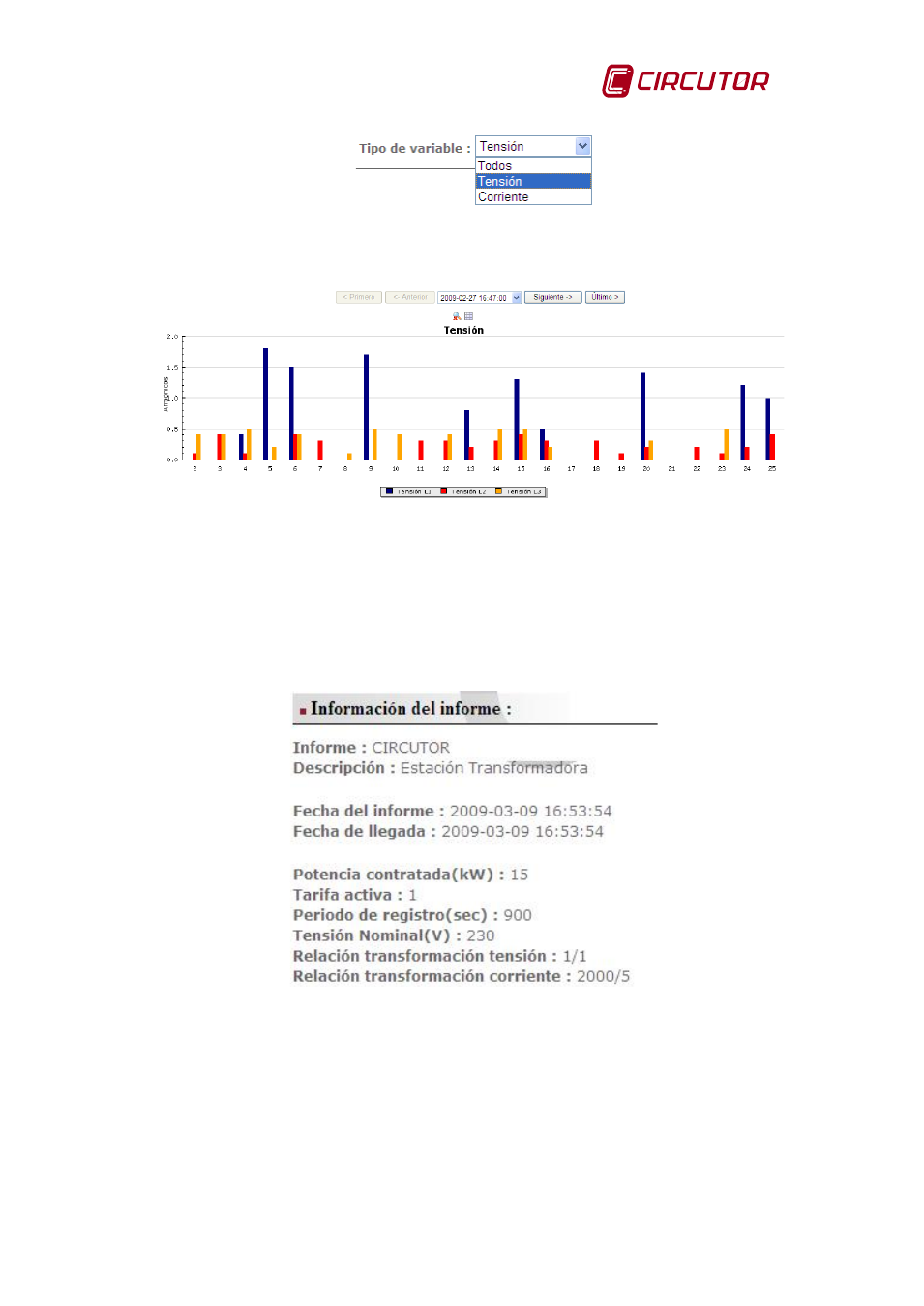

Fig. 6-43.- Selección de tensión /corriente o todos en el menú armónicos
Dependiendo de la selección que realice el usuario, es posible visualizar con más detalle cada
una de las gráficas. La gráfica se representa en pantalla como muestra la figura:
Fig. 6-44.- Armónicos de tensión
Este gráfico de armónicos, permite utilizar la función lupa (zoom) y la función tabla. Esta última
muestra los parámetros registrados en una tabla como la representación de valores en el
filtrado estándar.(ver apartado 6.10.5)
6.10.4 .- Información del informe
En esta parte de la pantalla de visualización de parámetros registrados y enviados a la
aplicación Web, se muestra toda la información referente a la configuración de la instalación
medida y a los parámetros configurados en el equipo para realizarla.
Fig. 6-45.- Parámetros de registro
Los datos mostrados son:
Informe y Descripción: Se muestra el nombre del informe y la descripción del mismo con los
que el usuario configuró y envió los archivos a la aplicación Web.
Fecha del informe: Es la fecha de creación o grabación de los parámetros por el CIR-e³
Fecha de llegada: Es la fecha en que se realizó el envío de datos a la página CIR-e³ Web.
