CIR-e 3
Pág 38 de 50 Manual de Instrucciones
Cada usuario puede utilizar un máximo de 10 informes simultáneos en su dirección Web. En
caso de llegar a 10 informes, al intentar enviar el siguiente, la aplicación devuelve un mensaje
con la leyenda error 500, indicando al usuario que debe borrar de la Web algunos informes
para poder enviar otros. Para eliminar un informe, pulsar sobre la papelera en la fila de dicho
informe y éste se borra del sistema.

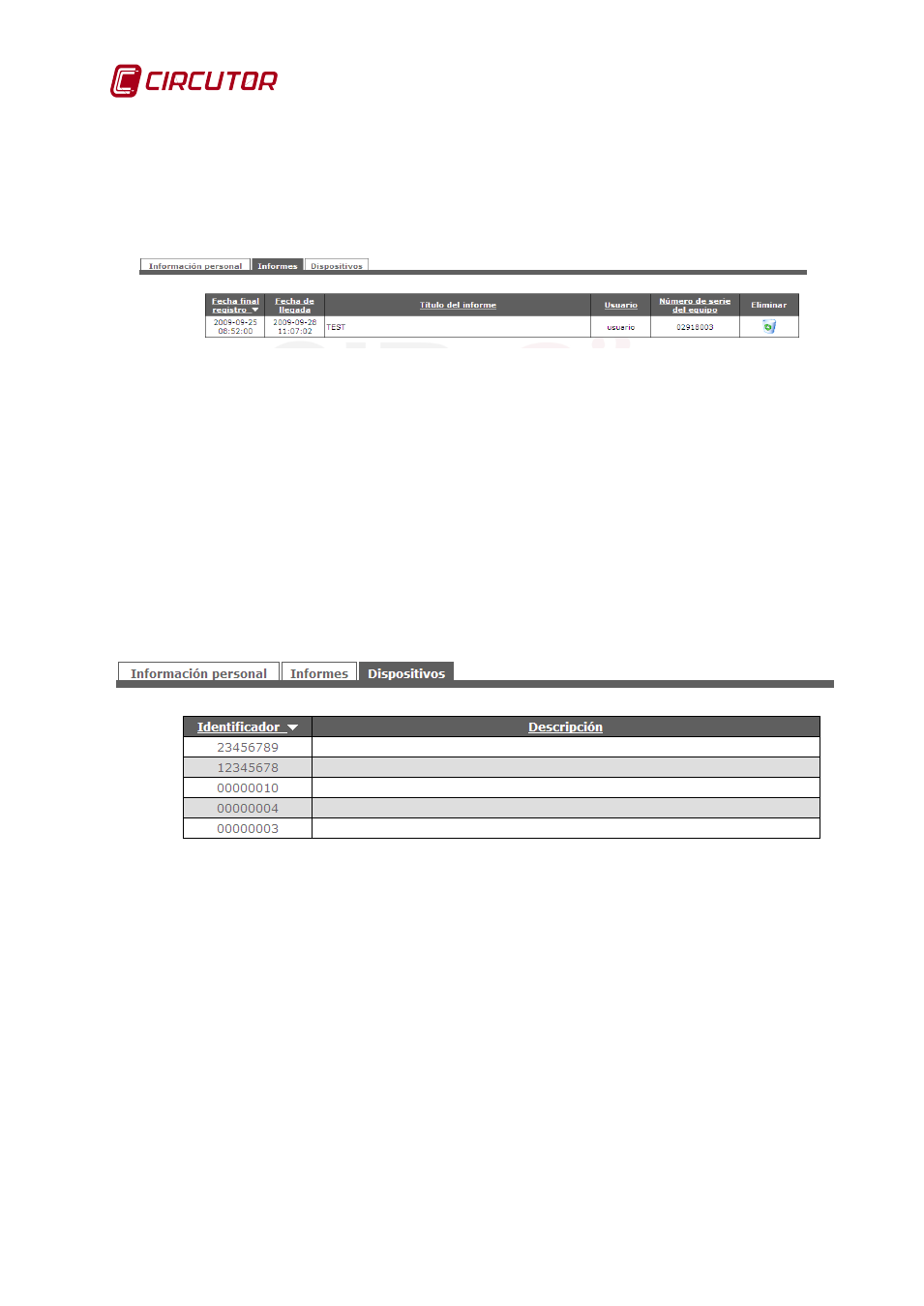

Fig. 6-35.- Lista de ficheros en CIR-e Web
La información presentada en esta pantalla puede ordenarse en orden ascendente o
descendente para cada uno de los conceptos descritos en el encabezamiento de las columnas
(fecha final registro, fecha de llegada, título del informe o número de serie). Para ello pulsar
sobre la flecha del encabezamiento de la columna deseada. El usuario debe seleccionar el
informe deseado para proceder a la visualización de los parámetros registrados en forma
numérica o gráfica. Tras seleccionar el informe, el usuario encontrará los datos tal como se
indica en el apartado 6.10.3.
6.10.2 .- Lista de Dispositivos
La aplicación Web, dispone de otro menú en la parte superior. Ésta otra opción es la opción de
“Dispositivos”. La ventana de dispositivos muestra un listado de los equipos dados de alta por
el usuario con los que éste ha realizado estudios.
Fig. 6-36.- Lista de dispositivos en CIR-e Web
A continuación se describe lo que se muestra en la opción de menú “Dispositivos”:
Identificador: Número de serie del equipo que ha enviado algún archivo a la Web.
Descripción: Este campo se reserva para aplicaciones futuras.
6.10.3 .- Menú de selección de parámetros
Al seleccionar uno de los archivos del listado de informes (como se describe en el apartado
6.10.1), se ejecuta la aplicación de la Web y muestra una pantalla con diversas opciones. El
inicio del menú de visualización se muestra en la Fig. 6-37).
La aplicación por defecto, muestra toda la información del archivo enviado. Por ese motivo, la
aplicación dispone de unos filtros de información. Estos filtros se usan para visualizar
únicamente las variables que se desean en cada momento. Las opciones de visualización van
en función del tipo de filtrado que el usuario selecciona.
