Tipo de filtrado estándar – CIRCUTOR CIRe3 Series Manual del usuario
Página 39
CIR-e
3
Manual de instrucciones
Pág. 39 de 50

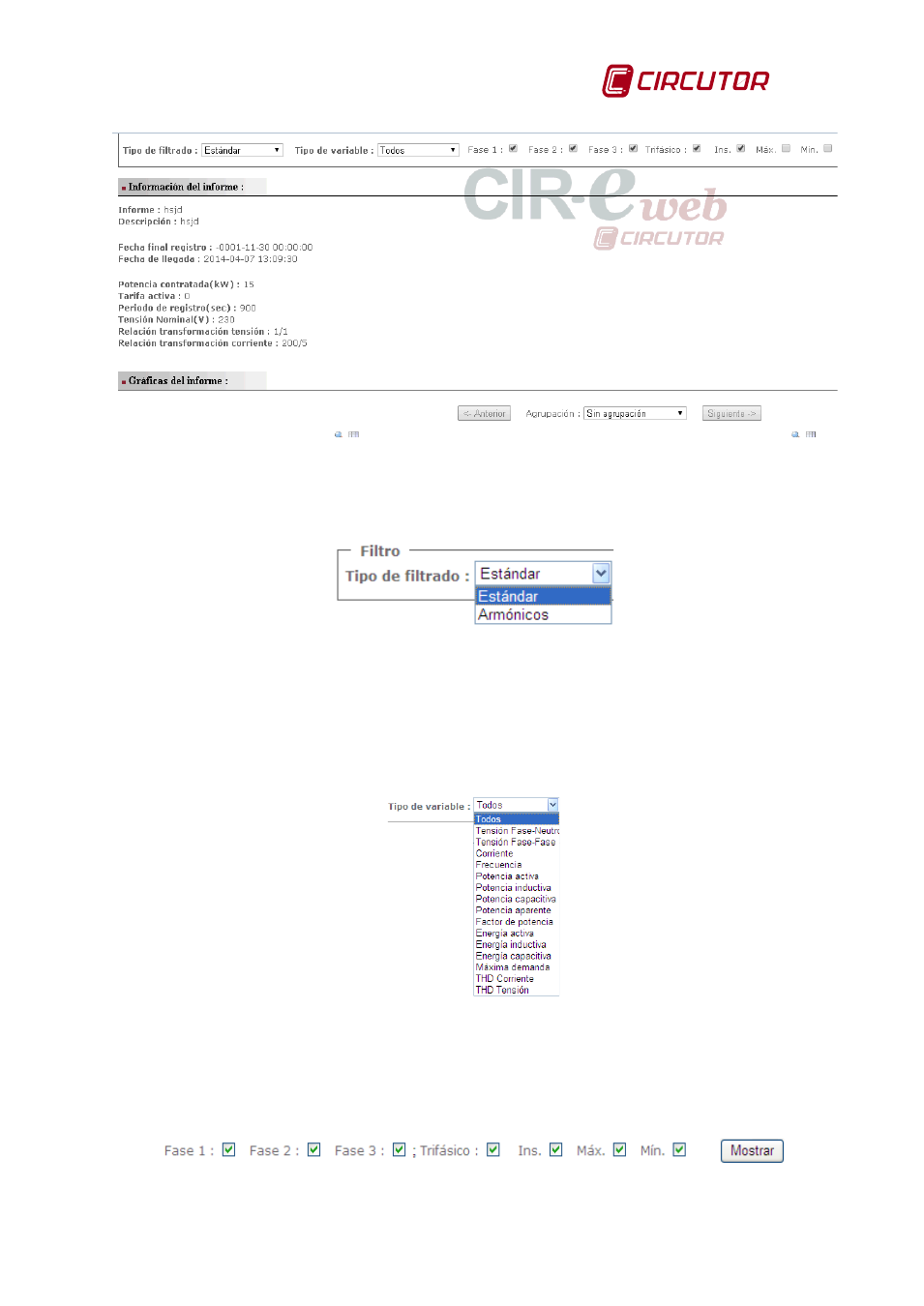

Fig. 6-37.- Menú de selección de parámetros
Tipo de filtrado: Menú utilizado para filtrar la información que se desea visualizar. Tiene dos
opciones, como muestra la figura. La estándar y los armónicos.
Fig. 6-38.- Opciones de filtrado en el menú de selección de parámetros
6.10.3.1 .- Tipo de filtrado Estándar:
El filtrado estándar permite seleccionar de forma individual cada variable que se ha registrado.
Para ello, el usuario debe utilizar el menú desplegable que se muestra en la Fig. 6-39. Si el
usuario selecciona una única variable, la forma de representación de la variable es
exactamente idéntica a la que se visualiza si se selecciona la opción “Lupa” explicada
detalladamente en el apartado 6.10.5
Fig. 6-39.- Ventana de selección de variables
El menú de selección con la opción de filtrado estándar permite una amplia selección de
variables. El usuario puede seleccionar magnitudes de cualquiera de las fases o de todas ellas:
valores instantáneos, valores máximos y/o mínimos, valores trifásicos, etc., (ver Fig. 6-40.)
Fig. 6-40.- Opciones de la variable a mostrar
