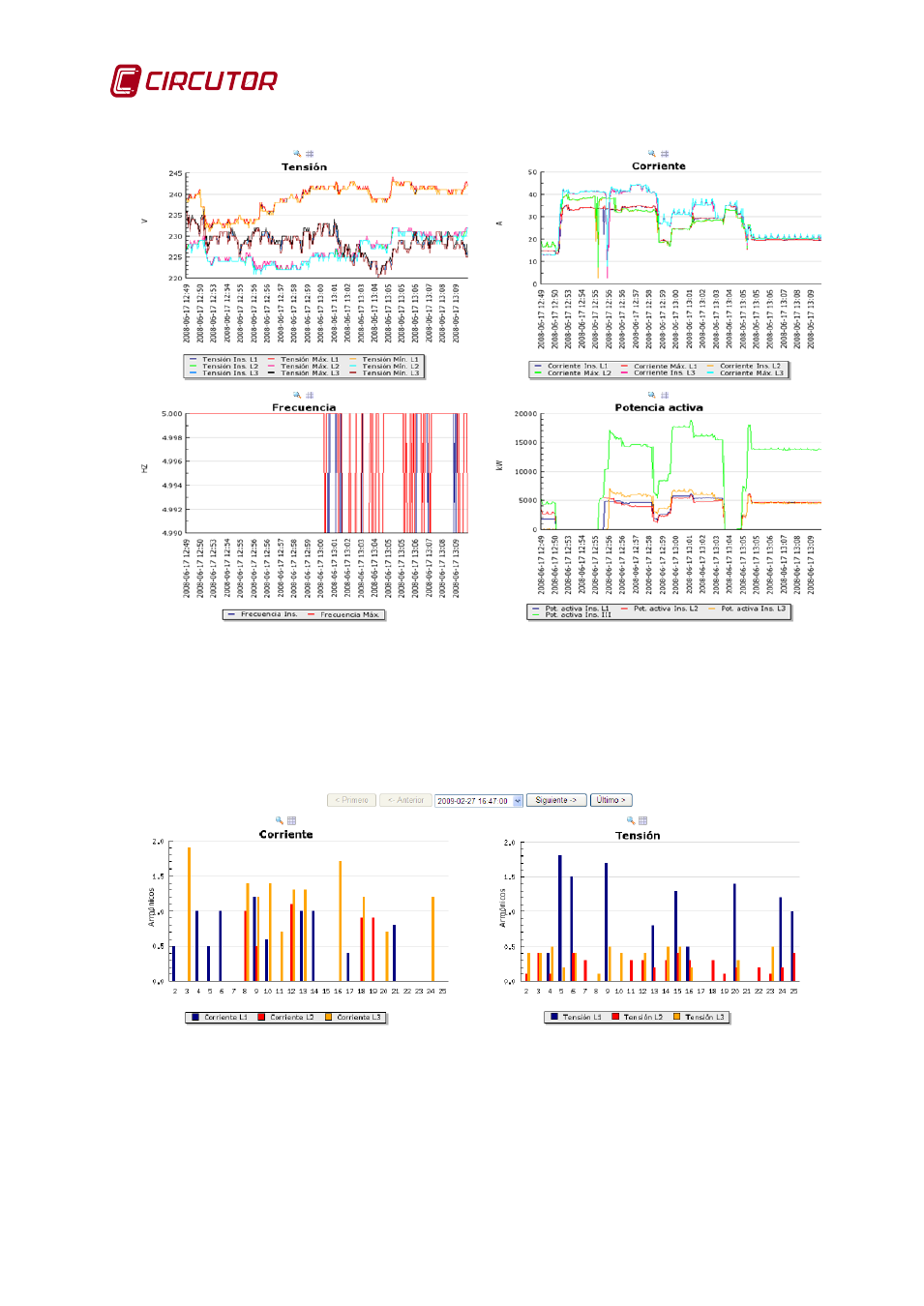

Si se utiliza el modo estándar, la visualización de parámetros es gráfica (Fig. 6-41):
Fig. 6-41.- Ejemplos de representación de las variables elegidas
6.10.3.2 .- Tipo de filtrado Armónicos:
La información que se muestra cuando el usuario selecciona el modo de filtrado de armónicos,
es mediante gráficos de barras.
La pantalla de presentación por defecto es la de armónicos de tensión y corriente es la que
muestra la Fig. 6-42.
Fig. 6-42.- Gráficos de armónicos
El menú de armónicos permite también la selección individual de las variables usando el menú
de filtrado de la parte superior de la pantalla, Fig. 6-37. Además, como muestra la Fig. 6-43, se
puede seleccionar la visualización de los armónicos de Corriente, de Tensión o Todos.
