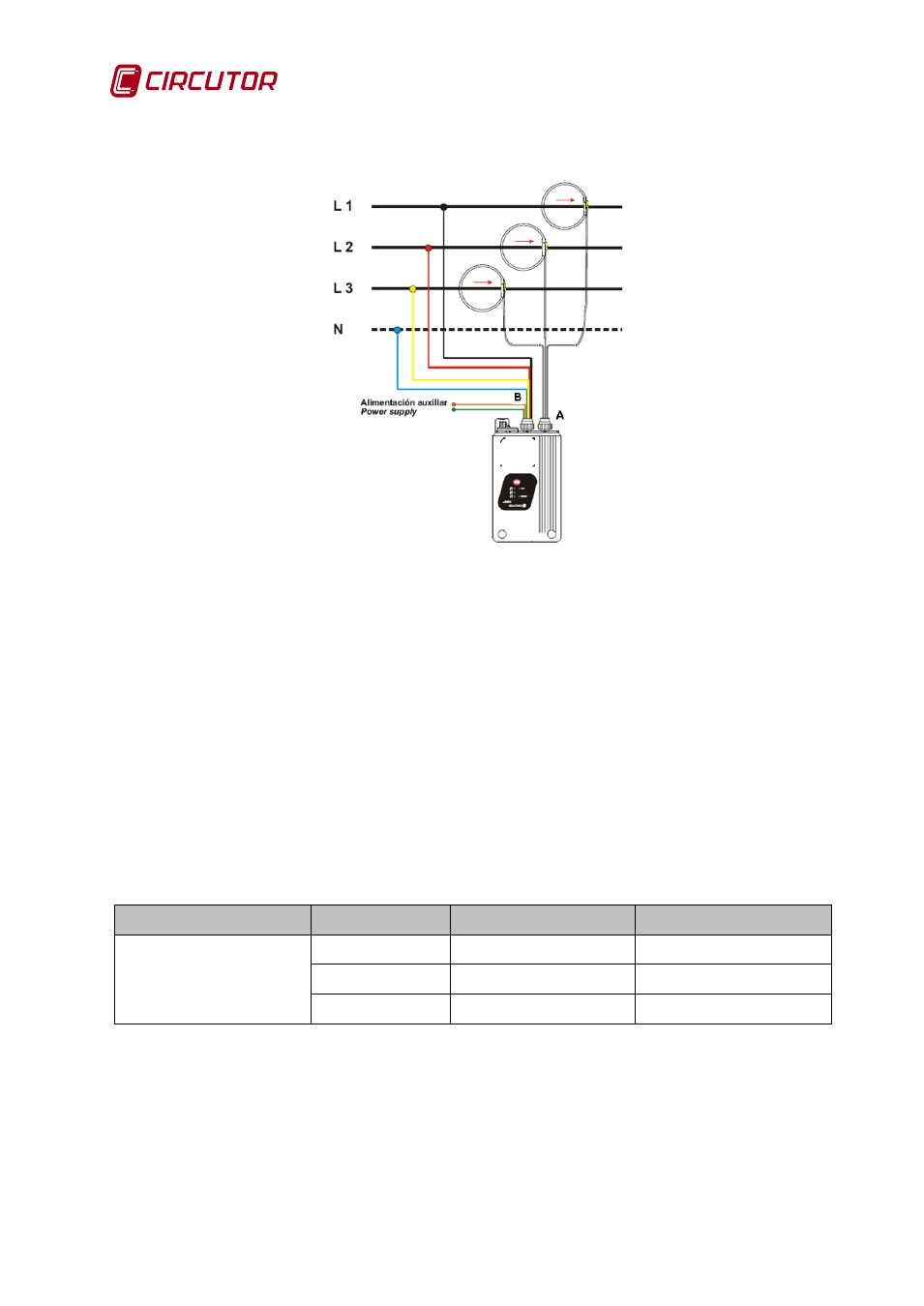

6.5.1.3 Diagrama de conexión trifásico (4 hilos)

Fig. 6-21.- Diagrama de conexión en trifásico 4 hilos

En caso de tener conectadas pinzas E-FLEX, tipo multi-escala, después de dar alimentación al
instrumento CIR-e

3

, se debe proceder a la configuración de la escala de corriente, antes de

iniciar el registro de datos. El proceso de selección de las escala de corriente se explica en
detalle en el apartado siguiente, 6.5.2.

6.5.2 .- Selección de escala en pinzas multi-escala (E-FLEX 54cm)

Después de insertar los conectores de tensión y alimentar el equipo, éste enciende el LED
POWER, y procede a la busca y reconocimiento de las pinzas de corriente conectadas. En el
supuesto de tener conectadas pinzas de corriente multi-escala (E-FLEX 54cm), el usuario debe
proceder a seleccionar la escala más adecuada para realizar la medida, en función de la
corriente nominal de cada una de las líneas en las que desea medir.

Previamente a indicar en detalle el procedimiento de selección de escala, se adjunta una tabla
de características del modelo de pinza multi-escala tipo E-FLEX de 54 cm, que es el tipo
estándar que se suministra con el equipo.

Tabla 6-2.- Transformadores de corriente de escala variable tipo E-FLEX 54cm

Pinza

Escala

Valor

Rango de medida

E-FLEX 54 cm

L1/sc1

200 A

5…200 A

L2/sc2

2.000 A

50...2.000 A

L3/sc3

20.000 A

500...20.000 A

Ejemplo 1: Si la línea donde se desea realizar la medida tiene una corriente nominal de 150 A,
la escala más adecuada para medir ese valor nominal de corriente es la escala inferior L1/sc1
que en el caso de las pinzas flexibles E-FLEX 54 corresponde con el fondo de escala de 200 A.

Ejemplo 2: Si la línea a medir, tiene una corriente nominal de, 3.000 A, el usuario debe
seleccionar la escala superior L3/sc3 que corresponde a un fondo de escala de 20.000 A.
