CIR-e 3
Pág 34 de 50 Manual de Instrucciones
Antes de iniciar la grabación de datos, el equipo debe tener colocadas las sondas de tensión y
de corriente y todos los LED deben estar permanentemente encendidos (ninguno debe
parpadear). De este modo el equipo indica que está correctamente alimentado y que todas las
pinzas miden correctamente.

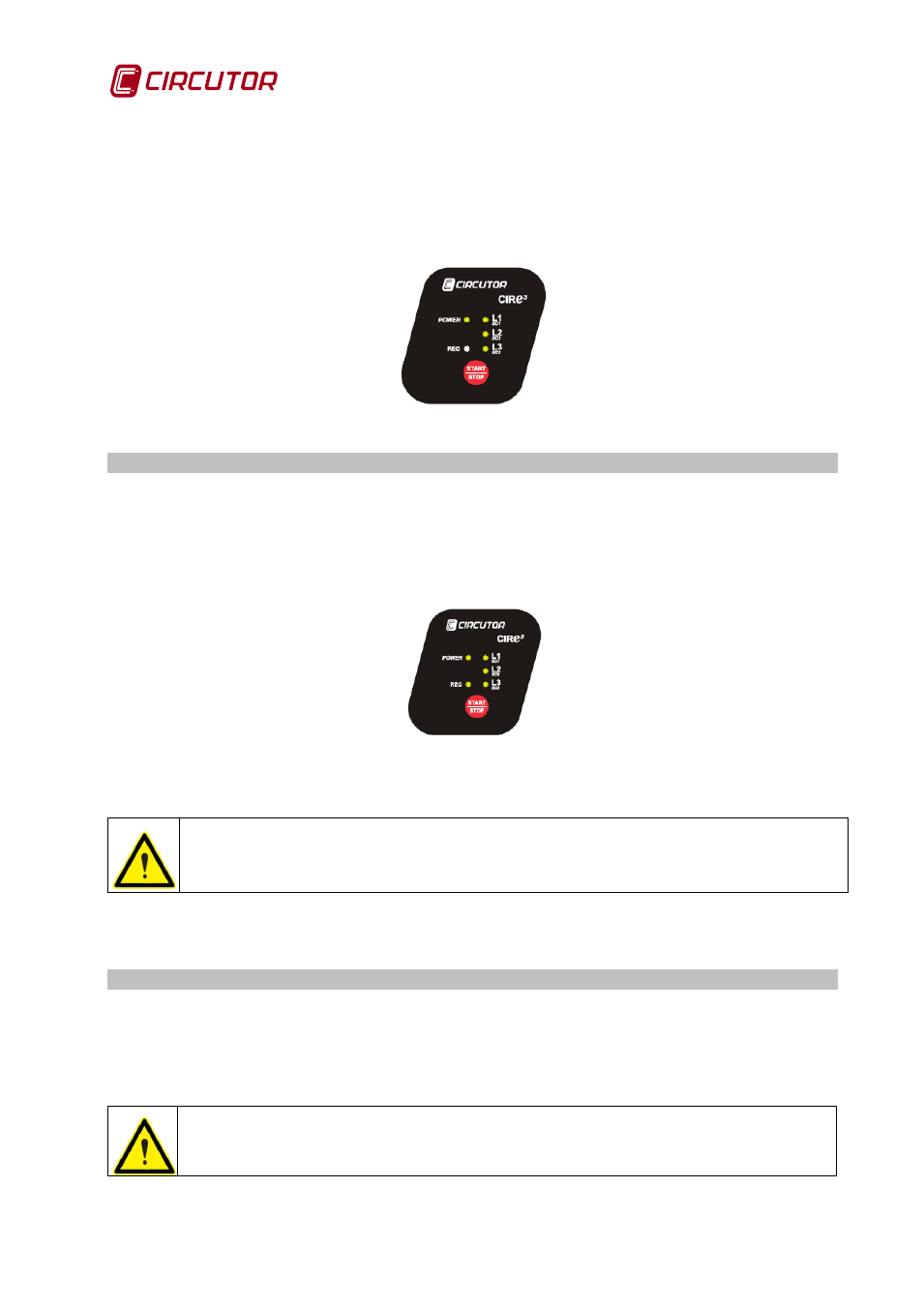

La Fig. 6-26 muestra cómo deberían estar los LED del equipo en caso de estar conectado
correctamente para medir en un sistema trifásico y antes de iniciar el registro de datos. (El
registro se iniciará al pulsar el botón START/STOP)
Fig. 6-26.- Indicación de conexión correcta (todos los LED encendidos permanentemente)
6.6 BOTÓN START/STOP
Una vez realizados los pasos anteriores y habiéndose asegurado que el equipo está
correctamente conexionado, es necesario pulsar el botón rojo START/STOP durante 3
segundos, para iniciar la grabación de los parámetros eléctricos de la instalación. Al pulsar
START/STOP, se enciende el LED REC, indicando de este modo que se ha iniciado la
grabación de los parámetros eléctricos como muestra la Fig. 6-27.
Fig. 6-27.- Carátula del instrumento cuando está registrando datos
Para detener la recogida de datos pulsar el botón START/STOP durante 3 segundos.
En caso de que la tarjeta de memoria se llene durante una grabación, el equipo
cambia automáticamente a modo STOP e indica la incidencia mediante el parpadeo
del LED REC.
Para trasladar los datos grabados en la tarjeta de memoria SD, a la aplicación de explotación
CIR-e³Web, detener primero el CIR-e3, pulsando la tecla STOP durante 3s o más. Asegúrese
que el CIR-e3 está en STOP y extraer la memoria SD. Ver apartado 6.7.
6.7 Extracción segura de la tarjeta SD de memoria
Para proceder a la extracción de la tarjeta SD debe asegurarse que el equipo está en STOP. no
se encuentra en modo grabación (LED REC apagado). Si el LED REC se encuentra encendido
o parpadeando el usuario debe detener la grabación pulsando la tecla START/STOP durante 3
segundos, antes de la extracción de la tarjeta SD.
Extraer la tarjeta SD mientras el equipo se encuentra en modo de grabación,
puede corromper el archivo de datos de la memoria SD. Parar el CIR-e3,
mediante el botón STOP antes de extraer la memoria SD.
