Al seleccionar “Generar”, el software crea de forma automática el archivo xxxxxxxx.xst en el
directorio raíz de la tarjeta SD (o se guarda en el directorio por defecto).
Como se muestra en la Fig. 6-14, el nombre del archivo corresponde con el número de serie
introducido a través del menú de configuración, incluyendo la configuración del equipo y
características de la instalación. El equipo tomará esta configuración desde la tarjeta de
memoria SD, al iniciar el registro de datos.

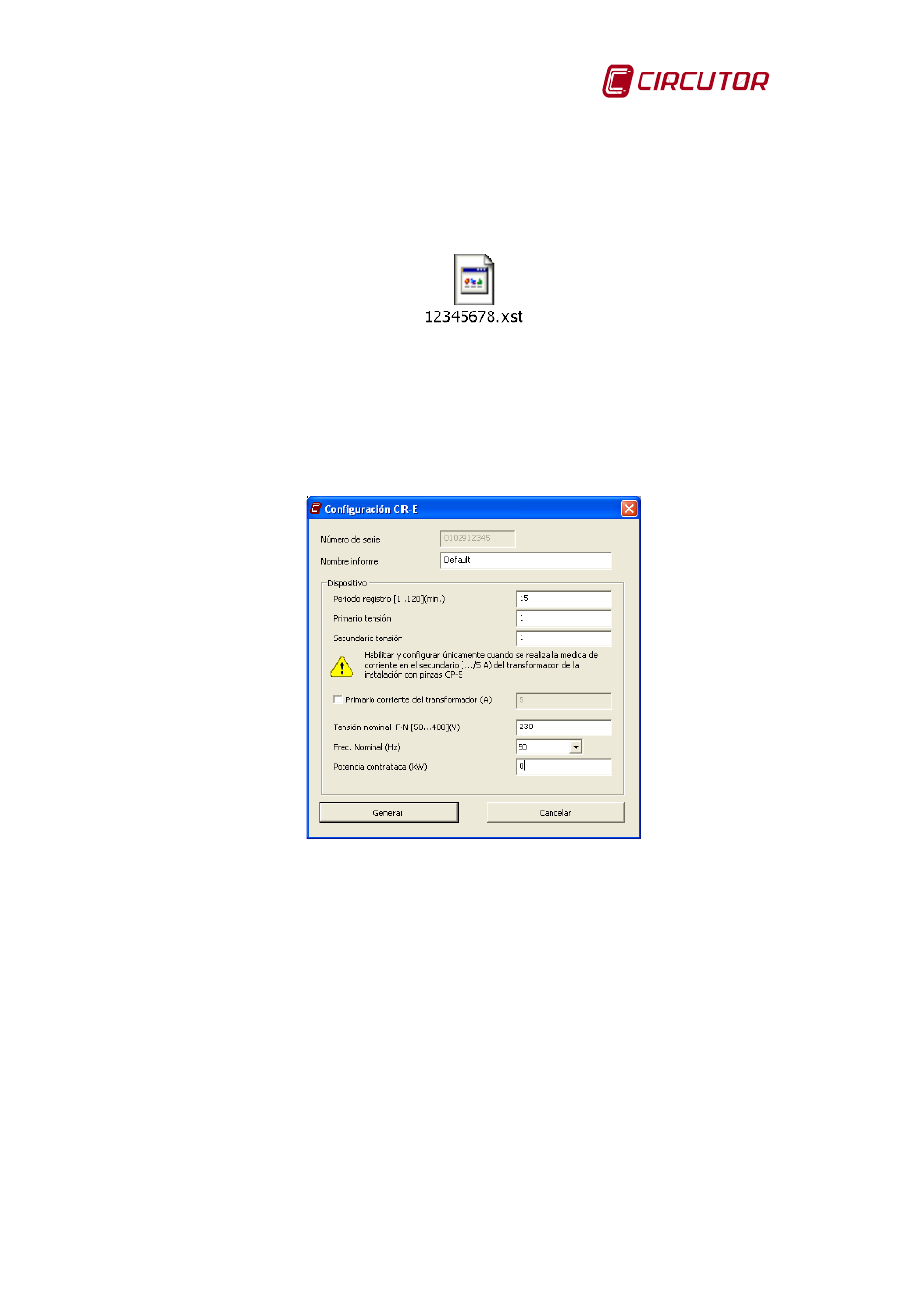

Fig. 6-14.- Archivo con los datos de configuración
En el caso de que el usuario no genere un archivo de configuración, no lo guarde en el
directorio raíz de la tarjeta de memoria o, por la causa que sea, el analizador CIR-e³ no lo
encuentre en la ubicación requerida de la tarjeta de memoria, antes de iniciar la grabación de
parámetros, cargará de forma automática un archivo de configuración que tiene definidos unos
parámetros por defecto. El archivo por defecto que carga el analizador tiene el nombre
“Default” y tiene la configuración que se muestran en la ¡Error! No se encuentra el origen de
la referencia..
Fig. 6-15.- Configuración por defecto
El significado de los diferentes campos es el siguiente:
Número de serie: El número de serie del dispositivo.
Nombre del informe: El nombre del informe es “Default”.
Periodo de registro: Fijado a un valor de 15 minutos
Datos de la entrada de tensión:
Primario de tensión: El valor de primario del transformador es 1. (medida directa)
Secundario de tensión: El valor de secundario del transformador es 1. (medida directa).
Seleccionar la relación de los transformadores de corriente:
Primario de corriente del transformador: Esta opción se deshabilita en el archivo por defecto.
Tensión nominal (F-N): La tensión nominal estándar es de 230 Vca
Frec. Nominal: La frecuencia estándar es de 50 Hz.
Potencia contratada (kW): En el archivo por defecto no se indica potencia contratada
