Una vez que los LED L1/sc1, L2/sc2 y L3/sc3 estén todos permanentemente encendidos, Fig.
6-23,
puede procederse a colocar las pinzas de corriente abrazando los cables o barras de la
instalación

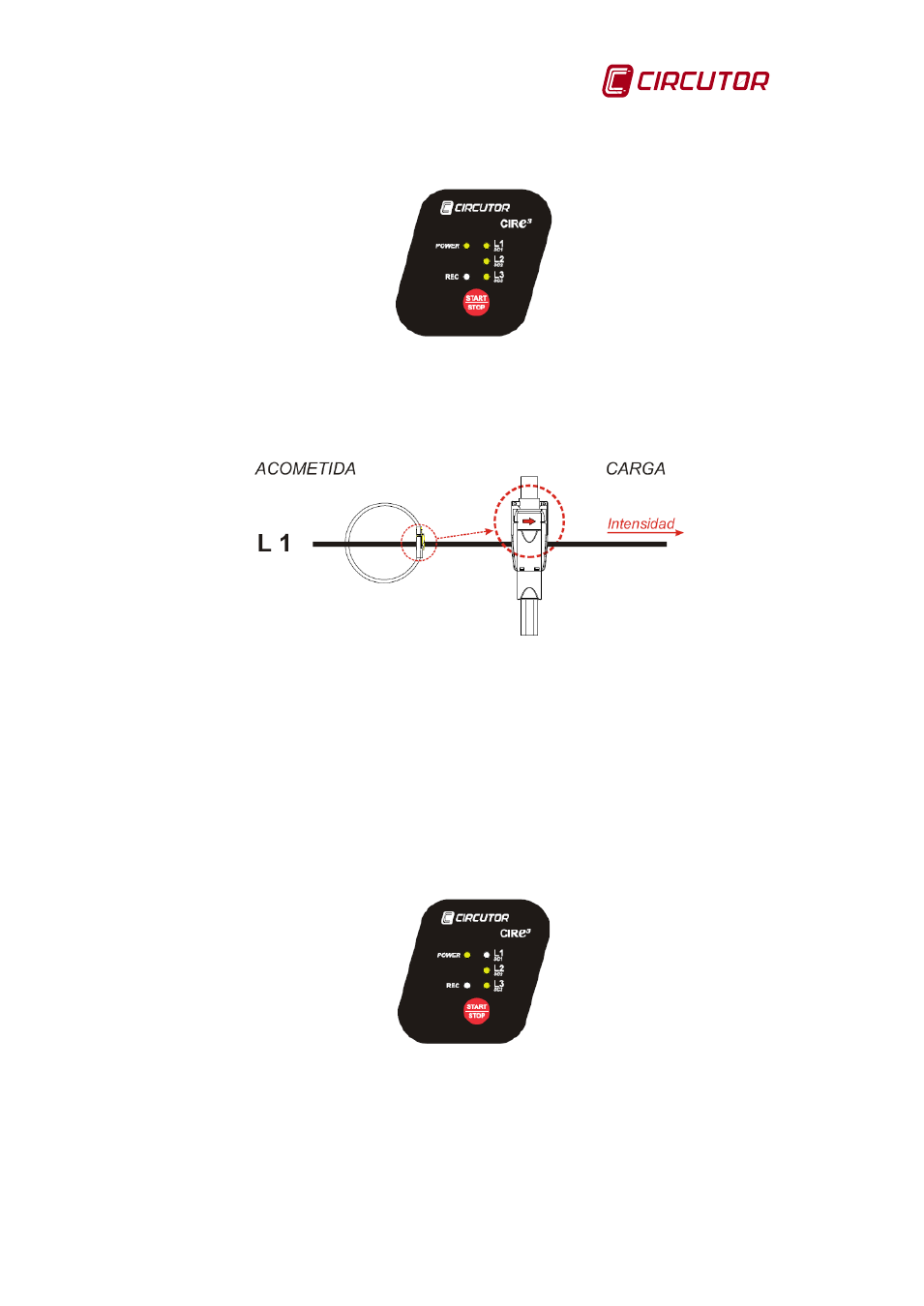

Fig. 6-23.- Indicación de conexionado correcto

Los sensores de corriente tienen un sentido de paso de la corriente que se debe respetar para
un correcto registro de los parámetros eléctricos. El sentido de los sensores de corriente se
indica en la propia pinza mediante el dibujo de una flecha que simboliza el sentido de la
corriente desde la fuente (red) hacia la carga, como muestra la Fig. 6-24.

Fig. 6-24.- Indicación de sentido de corriente fuente-carga

Ahora, coloque las pinzas de corriente y observe de nuevo las indicaciones de los LED L1/sc1,
L2/sc2 y L3/sc3 del CIR-e³. Éstos nos darán indicaciones acerca de una posible colocación
errónea de las pinzas de corriente. Para interpretar correctamente los mensajes que dan los
LED, se recomienda proceder a la instalación de las pinzas de corriente de una en una para
poder detectar los errores individualmente.

En caso de detectar un mal conexionado de pinzas, es decir, detectar una potencia negativa,
un ángulo superior a 60º o una corriente incorrecta, el LED Lx/csx, que corresponde a la fase
mal conectada, parpadea. En este caso se debe proceder a la revisión del conexionado de las
pinzas de corriente, verificar que la instalación respeta el código de colores y que el sentido de
las pinzas de corriente es como muestra la figura anterior.

Fig. 6-25.- Indicación de conexionado incorrecto (LED L1/sc1 parpadea)

Ejemplo: L1/sc1 parpadea indicando mal conexionado de la pinza de la fase L1. En este caso
verificar que la pinza está bien cerrada y observar que la flecha de la pinza indica el sentido de
red a carga. Ver también que las pinzas L1, L2 y L3 se encuentran instaladas en la fase que
les corresponde, según el código de colores NEGRO para L1, ROJO para L2 y AMARILLO
para L3, coincidiendo con las pinzas de tensión.
