CIRCUTOR CIRe3 Series - Manual (Página 22)

CIR-e 3
Pág 22 de 50 Manual de Instrucciones

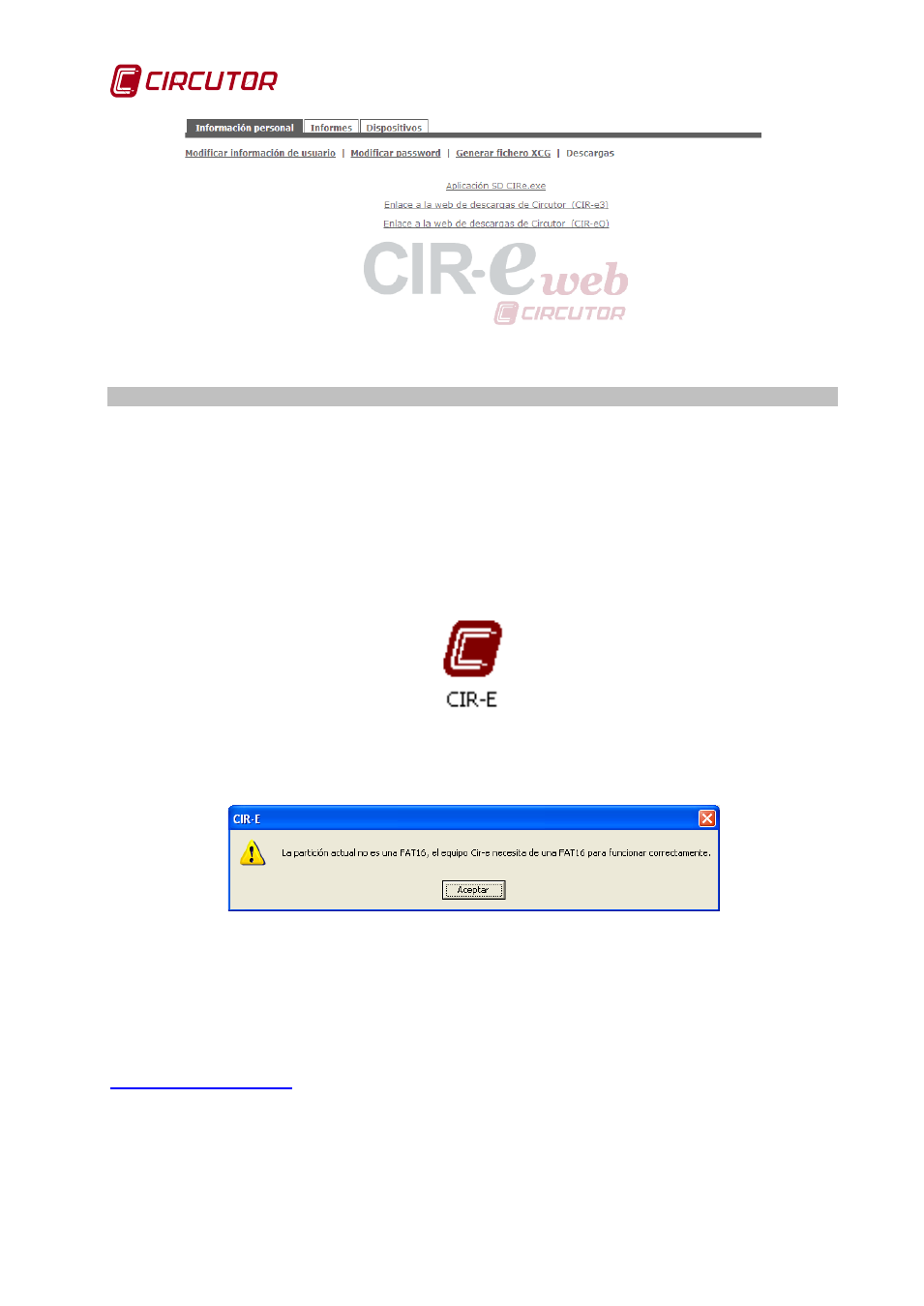

Fig. 6-9.- Opciones de descarga
Para descargar la opción deseada debe seleccionar el vínculo correspondiente.
6.3 Configuración del CIR-e³
Puesto que el analizador CIR-e³ no dispone de botones ni pantalla para ser configurado, el
analizador necesita de un archivo que lleve la información de la configuración deseada para
cada registro de datos. Este archivo tiene la extensión .xst y se genera mediante la aplicación
de configuración llamada CIR-e.exe.
Esta aplicación se entrega junto con el equipo y se encuentra almacenada en la tarjeta SD.
6.3.1 Generación del fichero de configuración
Para proceder a la generación del archivo de configuración, debe ejecutar la aplicación
CIR-e.exe ubicado en el directorio raíz de la tarjeta de memoria SD.
Fig. 6-10.- Icono de la aplicación
En el caso de que el formato de la tarjeta SD desde la cual se ejecuta la aplicación no sea de
un formato FAT16, el ejecutable advierte al usuario de un formato incorrecto mediante la
siguiente ventana:
Fig. 6-11.- Error de formato en tarjeta SD
En la aplicación se determinan parámetros de la instalación donde se va a proceder a realizar
la medida y parámetros de grabación del CIR-e³. Estos parámetros se guardan en la tarjeta de
memoria SD. La aplicación de configuración genera un archivo que debe guardarse en la
tarjeta SD y tiene como nombre el número de serie del equipo y la extensión xst. En caso de no
disponer de la aplicación de configuración también está disponible en la página Web
http://cir-e3.circutor.com , dentro del menú “Información de usuario”.
Al ejecutar por primera vez la aplicación, la ventana que se muestra aparece en blanco, como
muestra la Fig. 6-12
