16.5. ANOMALÍAS DE TENSIÓN (CAIDAS Y SUBIDAS DE TENSION)
El instrumento cataloga como anomalías de tensión todos los valores eficaces, calculados
cada 10ms, fuera de los umbrales programados en fase de programación de
±1% a ±30%
respecto de un valor fijado como referencia con paso del 1%.
Estos límites quedan invariables durante todo el período de grabación.
El valor de la Tensión de referencia debe ser programado como:
Tensión Nominal Fase-Neutro:
para sistemas monofásicos y trifásicos 4 hilos
Tensión Nominal Fase-Fase:
para sistemas trifásicos 3 hilos
Ejemplo1: Sistema Trifásicos 3 hilos.
Vref = 400V, LIM+ = 6%, LIM-=10% = >
Lim Sup = 400 x (1+6/100) = 424,0V
Lim Inf = 400 x (1-10/100) = 360 V
Ejemplo2: Sistema Trifásicos 4 hilos.
Vref = 230V, LIM+ = 6%, LIM-=10% = >
Lim Sup = 230 x (1+6/100) = 243,08V
Lim Inf = 230 x (1-10/100) = 207,0V
Para cada fenómeno el instrumento registra los siguientes datos:
• El número correspondiente a la fase en que se ha producido la anomalía.
• La “dirección” de la anomalía: “UP” y “DN” identificando respectivamente picos y
huecos de tensión.
• La fecha y la hora de principio del fenómeno en forma de día, mes, año, horas,
minutos, segundo, centésimas de segundo.
• La duración del fenómeno, en segundo con resolución igual a 10ms.
a) El valor mínimo (o máximo) de la tensión durante el fenómeno.
16.6. ARMÓNICOS DE TENSIÓN Y CORRIENTE
16.6.1. Teoría
Cualquier onda no senoidal puede ser representada como la suma de ondas senoidales
(armónicos) teniendo en cuenta que su frecuencia corresponde a un múltiplo de la
frecuencia fundamental (en el caso de la red = 50Hz), según la relación:
)
t
sin(
V
V
v(t)
k
k
1
k
k
0
ϕ
ω
+
+
=
∑
∞
=
(1)
donde:
V
0
= Valor medio de v(t) (onda en estudio)
V
1
= Amplitud de la fundamental de v(t)
V
k
= Amplitud del armónico de orden k de v(t)

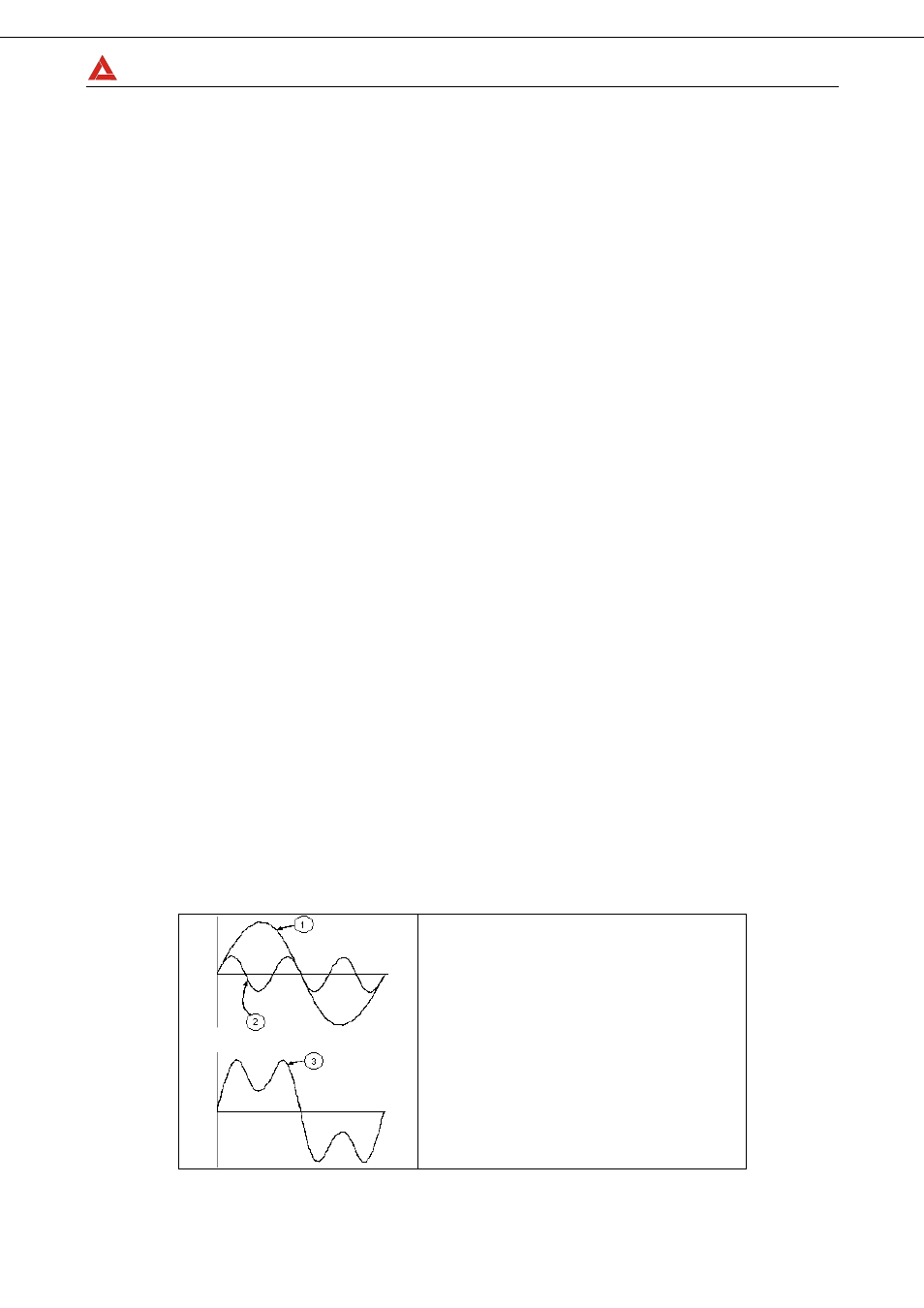

LEYENDA:
1. Fundamental
2. Tercer armónico
3. Onda distorsionada suma de las
dos componentes anteriores
Efecto de la suma de 2 frecuencias múltiples.
