AMPROBE
MULTITEST2000
SP-35
T1 T2 T3 T4
I1
PHASE
NEUTRAL
PE (Protection Cunductor)
SINGLE PHASE
LOAD OR
ELECTRICAL PLANT
T1 T2 T3 T4
I1
R
S
T
N
PE (Protection Cunductor)
THREE PHASE
LOAD OR
ELECTRICAL PLANT

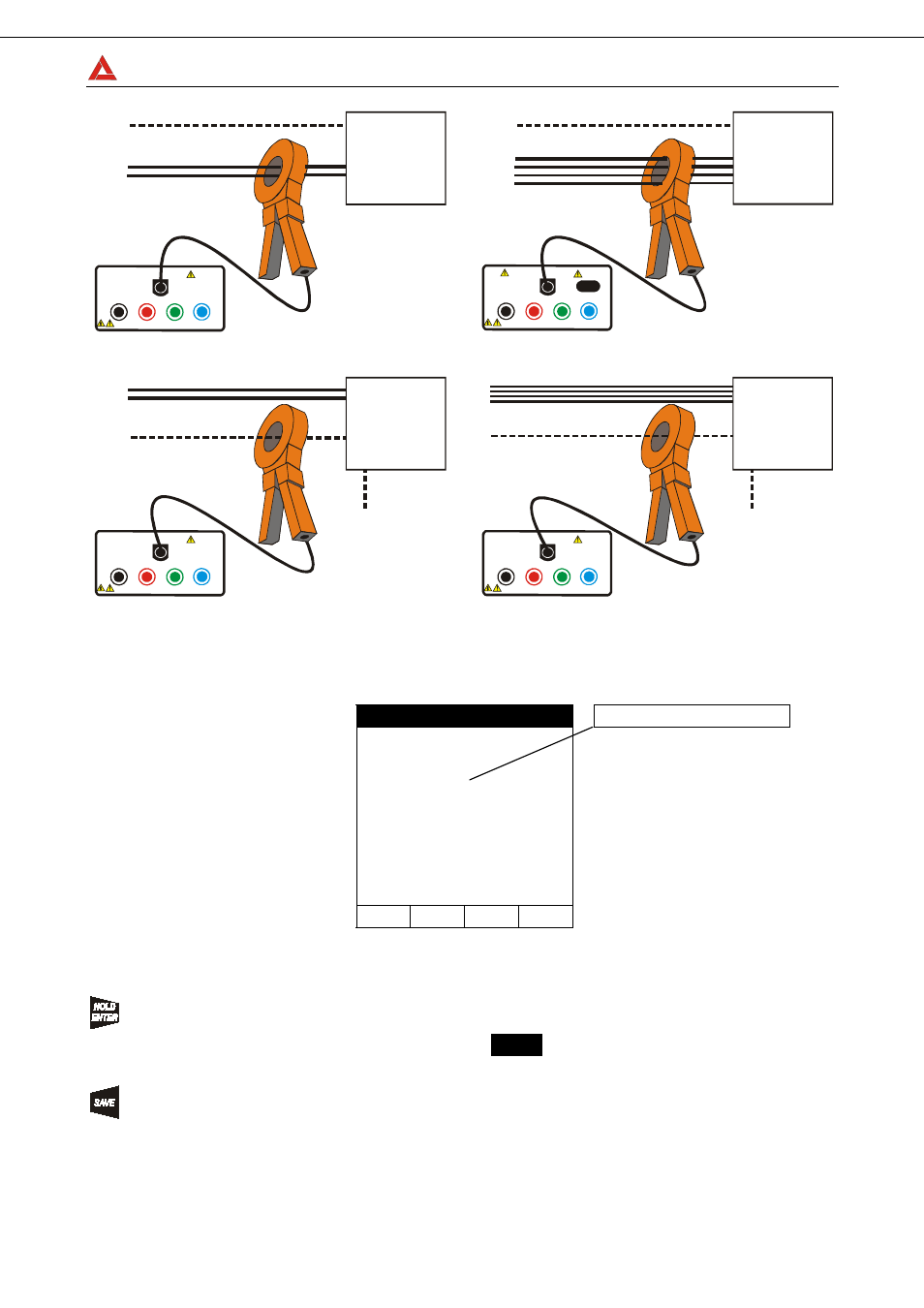

Medida Indirecta de la corriente de dispersión
en sistemas monofásicos
Medida Indirecta de la corriente de dispersión
en sistemas trifásicos
T1 T2 T3 T4
I1
PHASE
NEUTRAL
PE (Protection Cunductor)
SINGLE PHASE
LOAD OR
ELECTRICAL PLANT
X
DISCONNECT
ADDITIONAL
GROUNDING
T1 T2 T3 T4
I1
R
S
T
N
PE (Protection Cunductor)
THREE PHASE
LOAD OR
ELECTRICAL PLANT
X
DISCONNECT
ADDITIONAL
GROUNDING
Medida directa de la corriente de dispersión en
sistemas monofásicos
Medida directa de la corriente de dispersión en
sistemas trifásicos
4. El instrumento visualiza en tiempo real el valor presente en la entrada.
05.06.01 11:43:04 Ejemplo señal entrada 1
AUX
In1= 23°C
In1 PG+
Ejemplo de Pantalla
5. Pulse esta tecla para activar/desactivar la Función HOLD (los valores
visualizados sobre la pantalla serán bloqueados). La activación de la función
HOLD viene indicada por el mensaje
HOLD visualizado sobre la pantalla.
6. Los resultados visualizados se memorizan pulsando dos veces la tecla SAVE
(ver párrafo 9.1.).
