AMPROBE
MULTITEST2000
SP-20
6.2. M Ω: MEDIDA DE LA RESISTENCIA DE AISLAMIENTO CON TENSIÓN
DE PRUEBA 50V, 100V, 250V, 500V o 1000V
La medida se realiza según las normas IEC 61557-2 y VDE 0413 parte 1.
ATENCIÓN
Antes de realizar la prueba de aislamiento asegurarse que el circuito en
examen no esté alimentado y que todas las cargas de él derivadas estén
desconectadas.
Gire el selector en posición M Ω.
Con la tecla F1 es posible seleccionar una de las siguientes modalidades de
medida:
Modalidad “MAN” (Modalidad Manual) Prueba Recomendada.
Modalidad “TMR” (duración de la prueba que depende del intervalo
seleccionado (de 10 a 999 segundos). Esta prueba puede ser realizada
en el caso que se requiera un tiempo mínimo de medida.
6.2.1. Procedimiento de medida
1. Seleccione con la tecla F1 la modalidad deseada.
2. Inserte los cables de medida en los terminales de entrada T1 y T4 del
instrumento,
M
T2 T3 T4 T1
I1

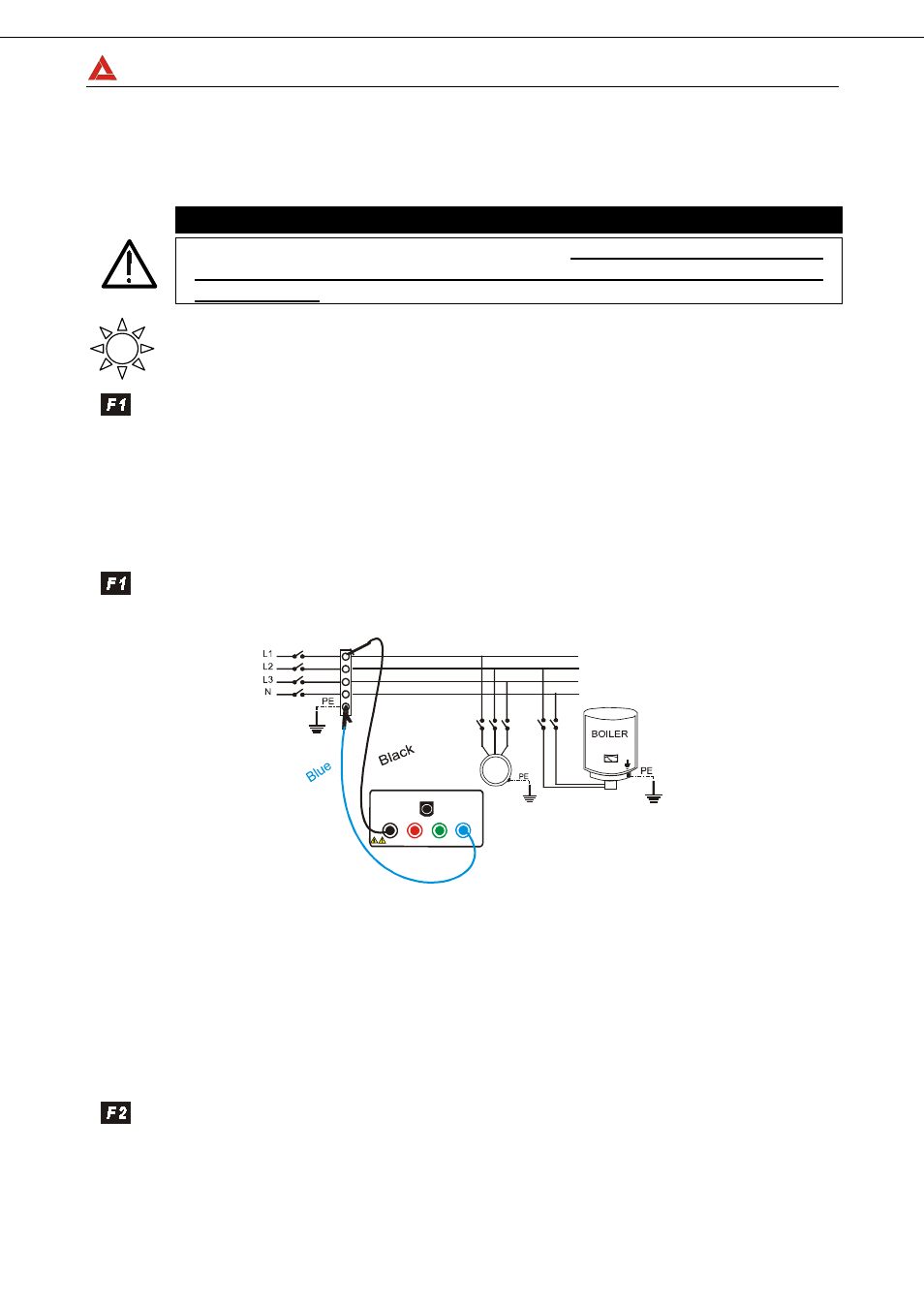

Ejemplo de uso del instrumento para la verificación de
aislamiento entre fase y tierra en una instalación
eléctrica utilizando los cables separados
3. Si para realizar la medida la longitud de los cables en dotación fuese insuficiente
prolongar el cable azul.
• Conectar los terminales del instrumento al objeto sobre el que se ha de realizar la
prueba de aislamiento recordando de haber desconectado de la alimentación
el circuito en examen y todas las eventuales cargas derivadas de este (ver
figura anterior).
4. Seleccionar con F2 la tensión de prueba adecuada al tipo di prueba que se
debe realizar (ver tabla 1). Los valores que se pueden seleccionar son:
• 50V (pruebas sobre sistemas para telecomunicaciones)
• 100V
