6.4.2. Modalidad " ρ": procedimiento de medida y resultados
1. Utilizando la tecla F1 seleccionar la modalidad " ρ".
Utilizando las teclas F3, F4 programar sobre el instrumento el valor de la
distancia d entre las picas (ver párrafo 5.4).
2. Conecte los terminales de los cables Negro, Rojo, Verde y Azul a los respectivos
terminales de entrada T1, T2, T3, T4.
T2 T3 T4 T1
I1
d d d d

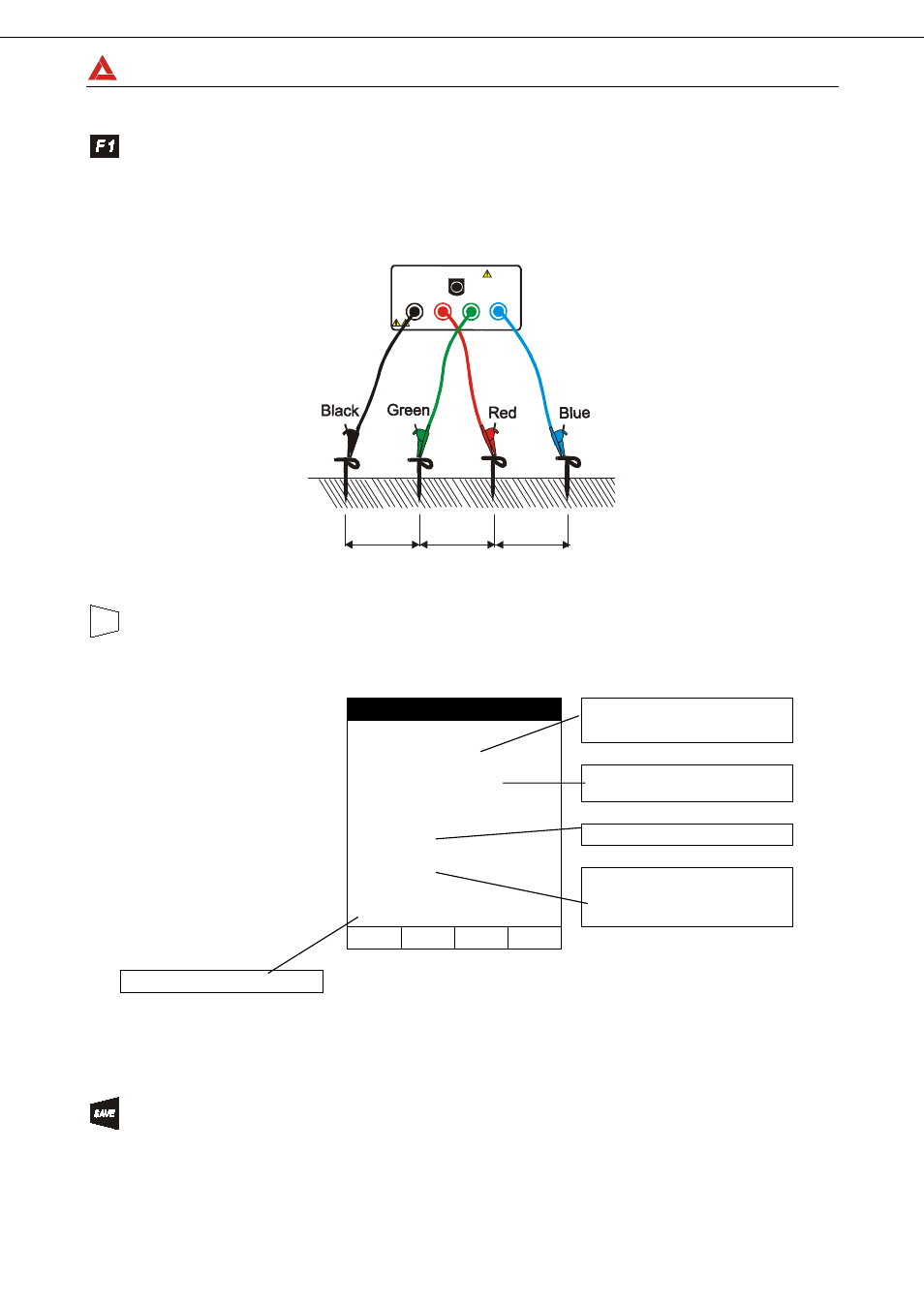

Conexión del instrumento para medidas de resistividad
3. Pulse la tecla START. El instrumento pone en marcha la prueba.
EARTH 05.06.01 Valor de la Resistividad
expresada en
Ωm
Valor de la Tensión de Ruido
expresado en Voltios
Número de Pruebas
1.77
Ωm
Vd= 1V
Test:04
ρAVG=0.74Ω
ρ DIST= 2m
Número de Pruebas
realizadas
El instrumento al final
de la prueba emite una
doble señal acústica
que indica que la
prueba ha sido
realizada
correctamente
y
visualiza una pantalla
similar a la indicada.
FUNC CLR ↑ ↓
" ρ" Modalidad de trabajo
5. El instrumento visualiza automáticamente el valor medio de la Resistencia calculada
sobre la base de los valores de las Resistencias medidas hasta el momento. Pulse
F2 para RESETEAR los valores y el número de pruebas.
Los resultados visualizados se memorizan pulsando dos veces la tecla SAVE (ver
párrafo 9.1.).
