6.1.2. Procedimiento de Medida
1. Seleccionar con la tecla F1 la modalidad que interese.
5. Insertar el cable Negro y el cable Azul en los respectivos terminales de entrada
T1 y T4 del instrumento
T2
T3
T4
T1

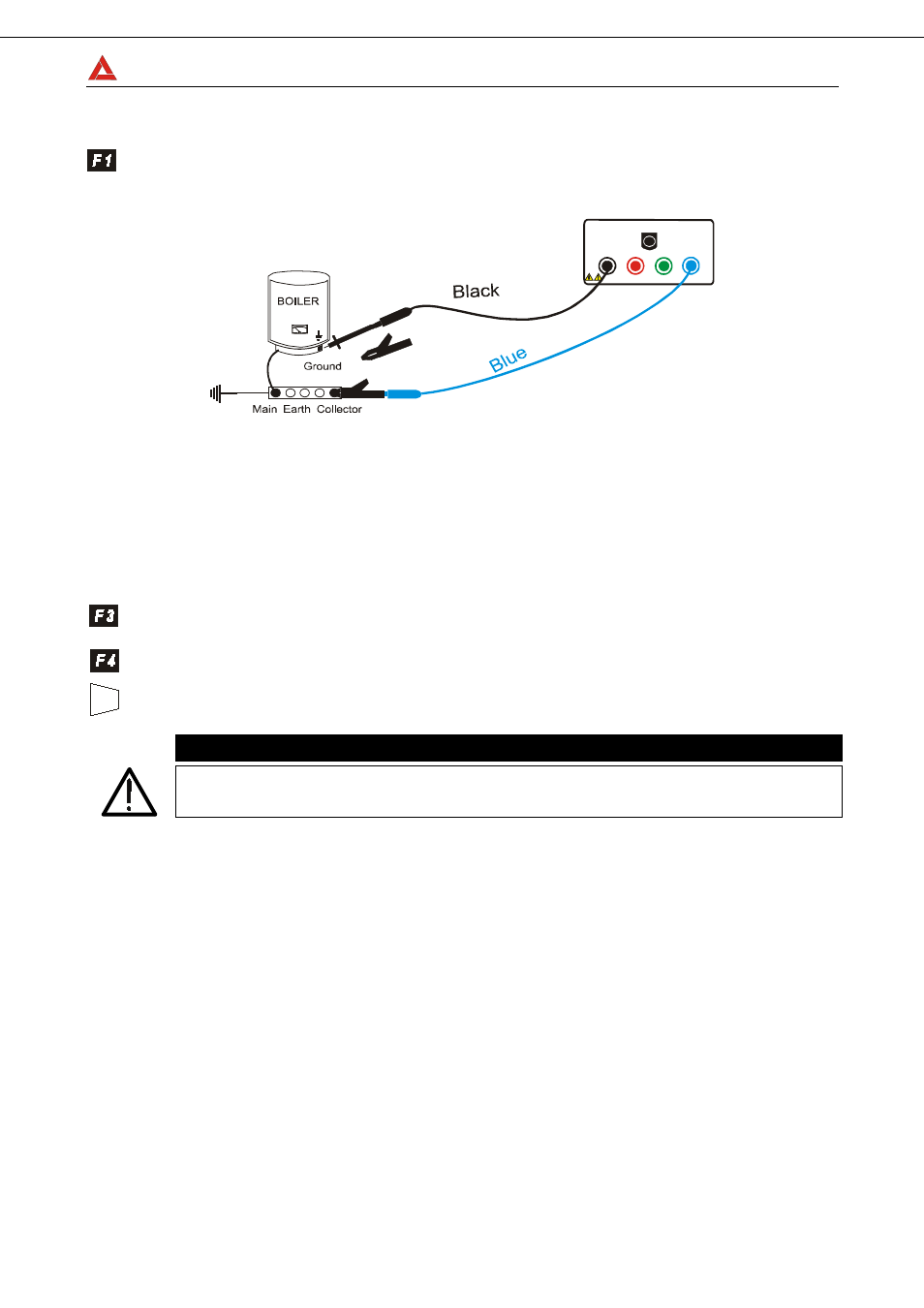

Conexión de los terminales del instrumento prueba LOW
Ω.
2. Si para realizar la medida la longitud de los cables en dotación es insuficiente
prolongar el cable azul.
3. Cortocircuitar las terminaciones de los cables de medida teniendo cuidado que
las partes conductoras de los cocodrilos realicen un buen contacto recíproco.
Pulsar la tecla START. Si el instrumento visualiza un valor de resistencia
diferente de 0,00 repita la calibración del instrumento (ver párrafo 6.1.1.)
4. Conectar los terminales del instrumento al conductor del cual se desea realizar la
prueba de continuidad (ver figura anterior).
5. Si ha sido seleccionada la modalidad "RT+" o "RT-" utilizar las teclas F3, F4
para seleccionar el Tiempo de Prueba.
6. Pulsar la tecla START. El instrumento realiza la medida. En modalidad "RT+" o
"RT-" pulsar de nuevo la tecla START para parar la prueba.
ATENCIÓN
No desconectar nunca los terminales de los puntos de medida cuando el
instrumento visualiza el mensaje "MEASURING"
START
STOP
