16.4. MEDIDA DE LA RESISTIVIDAD DEL TERRENO
Objetivo de la prueba
Analizar el valor de la resistividad del terreno para definir, en fase de proyecto, la tipología
de los dispersores de tierra a utilizar en la instalación.
Valores admisibles
Para la medida de resistividad no existe valores admisibles, los varios valores obtenidos
utilizando distancias entre las picas “a” crecientes tienen que ser reconducidos en un
gráfico por el que luego, en función de la curva conseguida, se establece el tipo de
dispersor a utilizar. Ya que el resultado de medida puede ser falseado por partes
metálicas enterradas como cañerías, cables, en caso de duda efectuar una segunda
medida con igual distancia "a", pero con el eje de las picas a 90°.
Black
Bla
ck
Blue
B
lu
e
Green
G
re
en
Red
R
ed
a
a a a
a
a
90°
El valor de la resistividad es dado de la siguiente relación:
ρ=2πaR
donde: ρ= Resistividad especifica del terreno
a= Distancia de las picas (m)
R= Resistencia medida por el instrumento ( Ω)

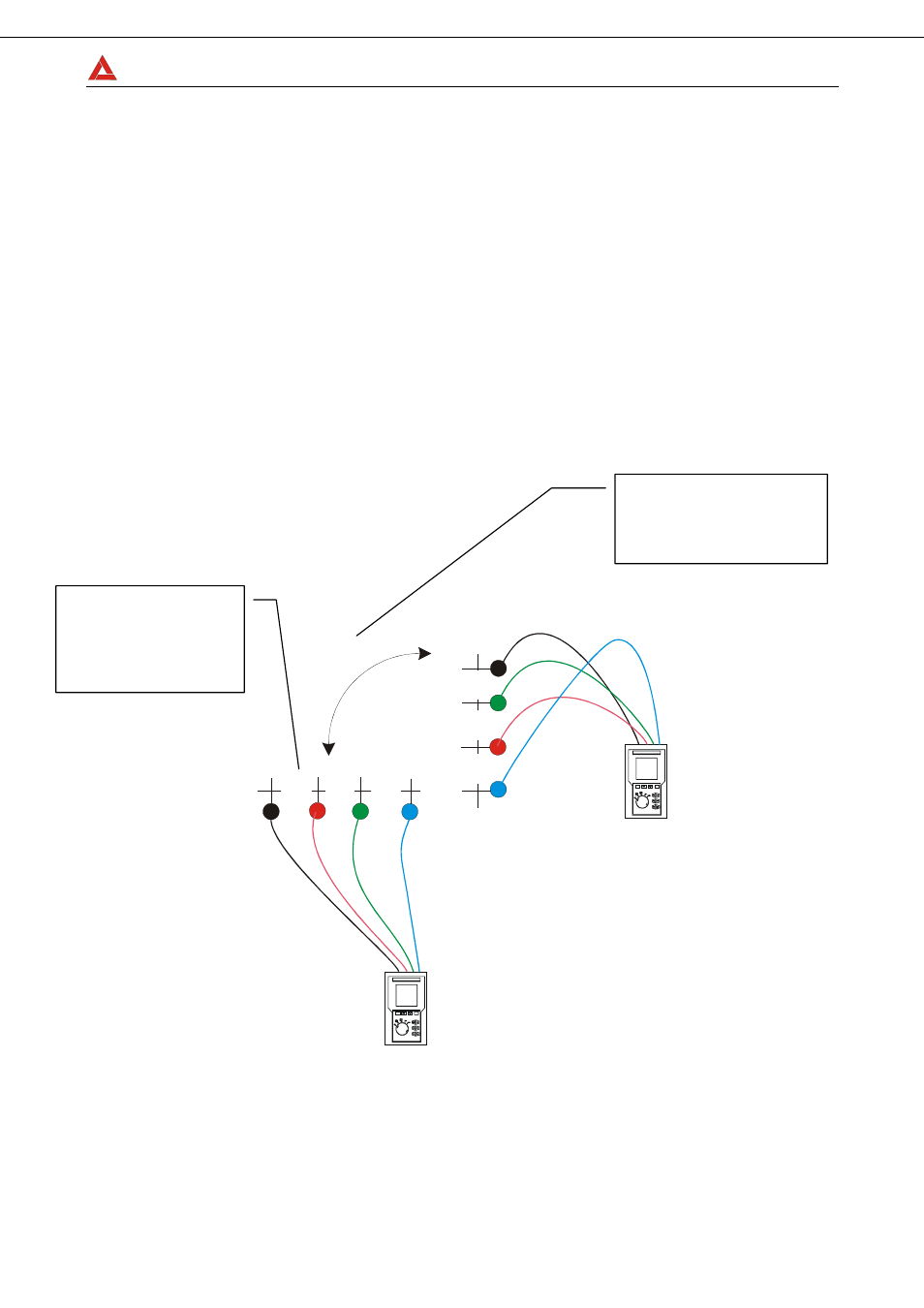

2° Medida:
Las picas se giran 90° con
respecto de la medida
anterior.
1° Medida:
Las picas están
posicionadas a una
distancia reciproca
igual a “a” .
