AMPROBE
MULTITEST2000
SP-88
El método de medida permite de obtener la
resistividad especifica hasta la profundidad
correspondiente cerca de la distancia “a“ entre
dos picas. Usted si aumenta “a “puede ser
obtenido capas de terreno más profundo, por
tanto es posible controlar la homogeneidad del
terreno. Por varias medidas de
ρ, con “a“

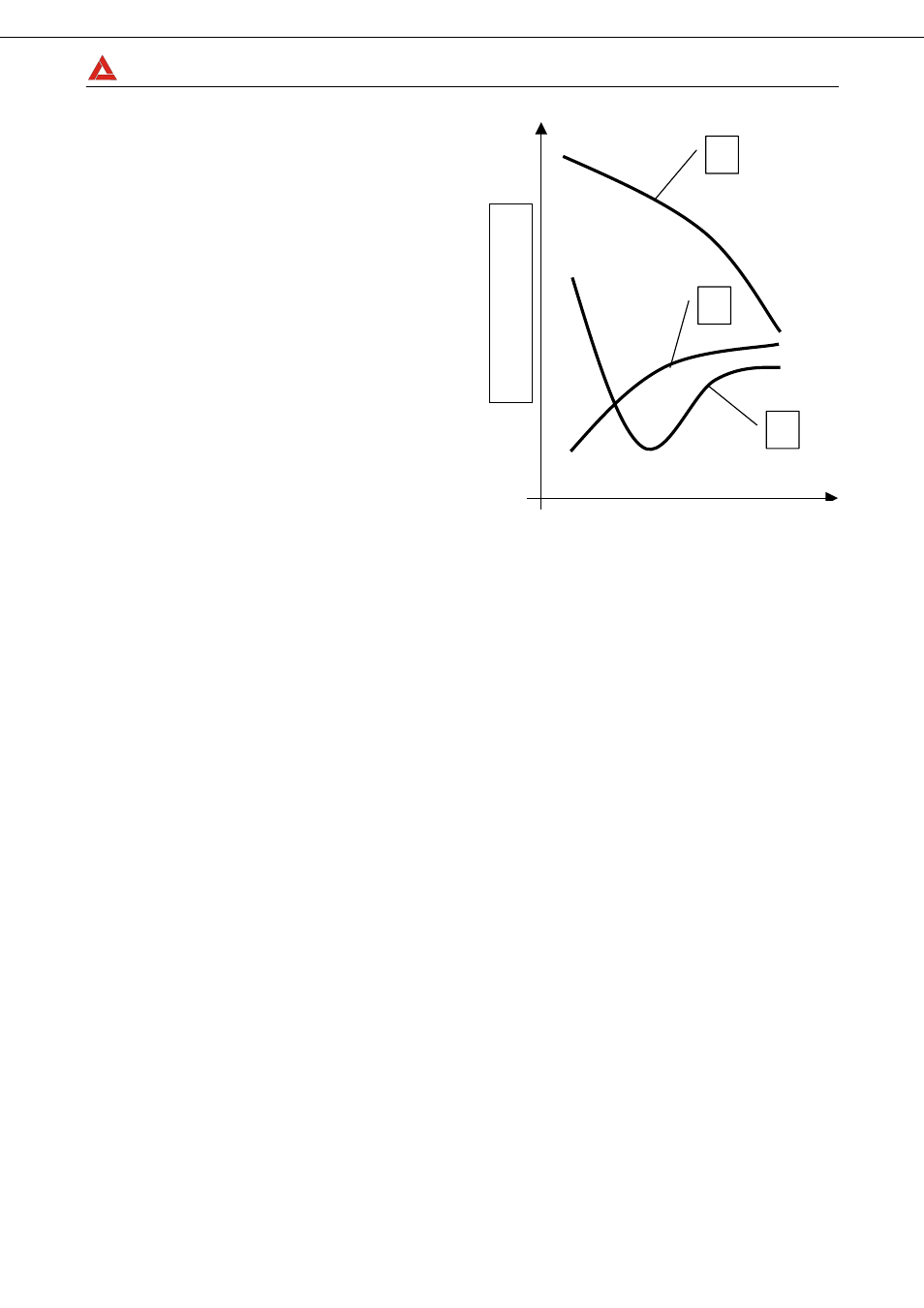

creciente, se puede trazar un perfil como los
siguientes del que es posible establecer el uso
de la conexión con tierra más idónea.
Curva 1: ya que ρ sólo disminuye en
profundidad es posible sólo utilizar un
dispersor en profundidad.
Curva 2: ya que ρ diminuye sólo hasta la
profundidad A, el aumento de la profundidad
de los otros dispersores A no comporta
ninguna ventaja.
Curva 3: con el aumento de la profundidad no se obtiene ninguna disminución de ρ. Por
tanto el tipo de dispersor a utilizar es el dispersor de anillo.
VALORACIÓN APROXIMADA DE LOS DISPERSORES (64-12 2.4.1)
En primer lugar la resistencia de una conexión con tierra Rd puede ser calculada con las
siguientes fórmulas (
ρ resistividad media del terreno).
a) Resistencia de un dispersor vertical
Rd = ρ / L
L= longitud del elemento de contacto con el terreno
b) Resistencia de un dispersor horizontal
Rd = 2 ρ / L
L= longitud del elemento de contacto con el terreno
c) Resistencia de un sistema de elementos enmallados
Como es conocido la resistencia de un sistema complejo con más elementos en
paralelo es cada vez más elevada de la que resultaría de un simple cálculo de
elementos en paralelo. Eso es más verdadero cuanto más cercanos, y por lo tanto
interactivos, resulten los elementos. Por este motivo el uso de la fórmula
subexpuesto en la hipótesis de un sistema enmallado es más rápido y eficaz del
cálculo de los individuales elementos horizontales y verticales:
Rd = ρ / 4r
r = radio del círculo que circunscribe la malla
1
2
3
Earth rods distances "a" (m)
Resistiv
ity
(Ω
m)
