16.3. MEDIDA DE LA RESISTENCIA DE AISLAMIENTO DE LOS SUELOS EN
LOCALES DE USO MÉDICO CEI 64-4
Objetivo de la prueba
Verificar que el suelo sea realizado con materiales cuya resistencia de aislamiento esté
conforme a lo previsto de las normas CEI 64-4 (3.05.03).
PARTES DE LA INSTALACIÓN A VERIFICAR
La medida debe ser efectuada entre:
a) Dos electrodos colocados de modo que la distancia entre sus bordes sea de un
metro.
b) Un electrodo puesto sobre el suelo y el nodo equipotencial.
AMPROBE

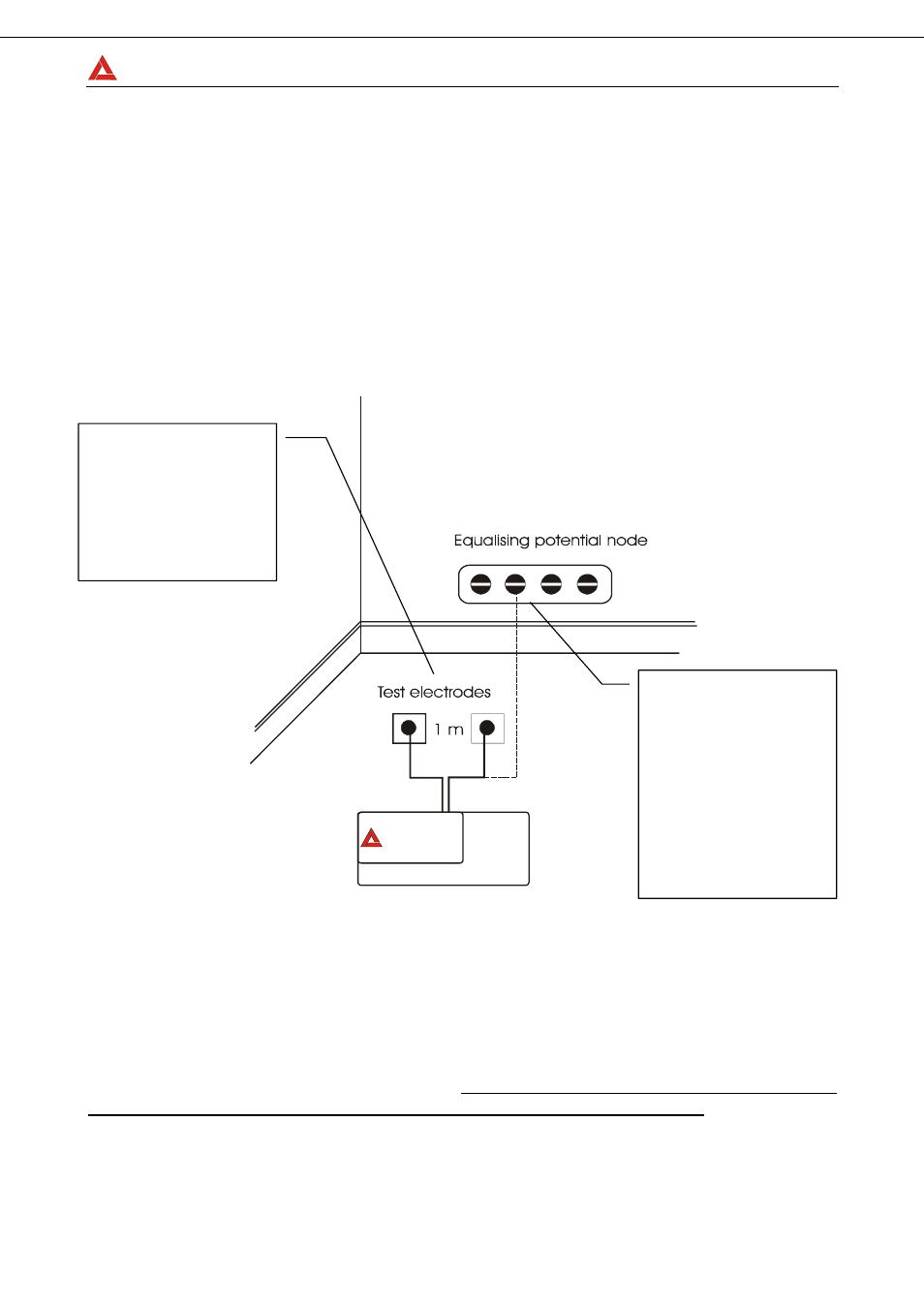

Medidas de la resistencia de aislamiento de los suelos en locales de uso médico
Los electrodos deben ser constituidos de una plancha teniendo una superficie de apoyo
de 20 cm
2 , de peso igual a 1 Kg (10N), y de un papel secante húmedo (o paño de algodón
humedecido) de igual superficie entre la plancha metálica y el suelo.
La resistencia de aislamiento es representada, sea para las medidas indicadas en "a" sea
para las medidas indicadas en "b", de la media de 5 o más pruebas efectuadas en
muchas posiciones a distancia superiores a 1 m de objetos unidos a tierra.
Prueba a):
Conecte una punta de
prueba del instrumento
sobre el nodo
equipotencial y el otro
sobre uno de los dos
electrodos prueba
posicionado sobre el
suelo a una distancia
superior a un metro del
objeto conectado a
tierra.
Prueba b):
Conecte las puntas de
prueba del instrumento
sobre los electrodos de
prueba posicionando
sobre el suelo a una
distancia reciproca de un
metro entre los bordes.
