AMPROBE
MULTITEST2000
SP-52
8.4.3. Modalidad "HARM"
Seleccionando esta modalidad de funcionamiento el instrumento muestra la siguiente
pantalla ver párrafo 8.1. Esta pantalla muestra los armónicos (ver párrafo 16.6.) de
Tensión.

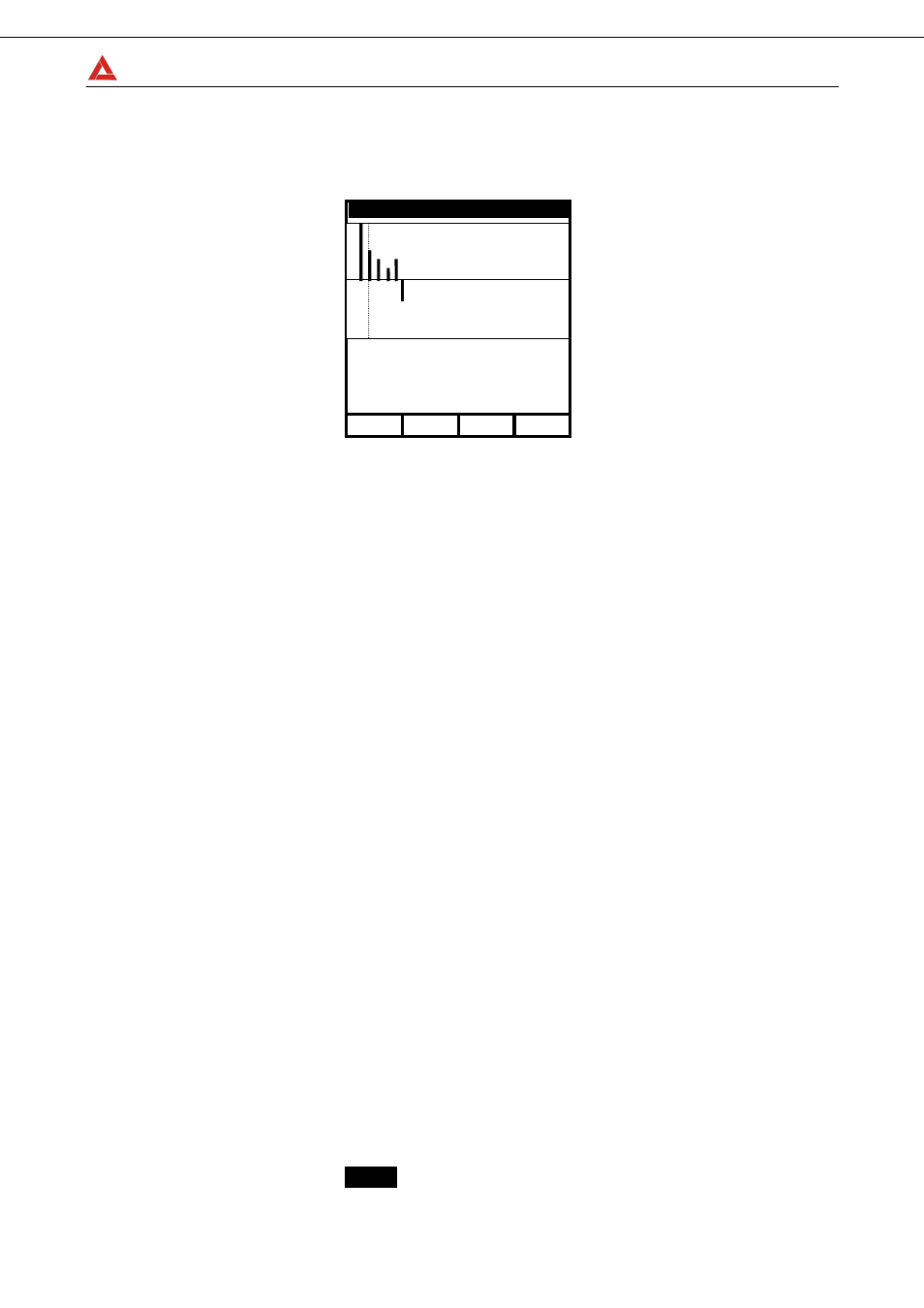

Ejemplo de Pantalla
Los símbolos utilizados son descritos en la tabla 1
Para los eventuales mensajes visualizados en el instrumento se pueden ver en el
apéndice 1–Mensajes del VISUALIZADOR.
Los histogramas visualizados son representativos del contenido de armónico de la
Tensión en examen. El valor del extremo armónico h01 (fundamental a 50Hz) no es
representado en escalera con los otros armónicos, para maximizar la visualización de
estos últimos. En caso de que sean conectados a las entradas del instrumento sea en
Tensión o en Corriente, eventuales valores negativos de los Armónicos (con
representación por lo tanto bajo el eje horizontal) indica que tales armónicos de Tensión
son considerados por la carga.
Son activables las siguientes teclas:
F3, F4: Desplaza respectivamente el cursor de los armónicos seleccionados
hacia Izquierda y hacia Derecha. Correspondientemente son puestos
al día los valores numéricos relativos al orden del armónico
seleccionado y a los correspondientes valores absolutos y relativos
(calculados con respecto a la fundamental). de la tensión.
F2: Visualizará la página de los Armónicos h01 ÷ h24 (símbolo h24) o
los Armónicos h25 ÷ h49 (símbolo h49).
ESC: Vuelve a la modalidad METER (ver párrafo 8.4.2).
SAVE: Archiva en la memoria del instrumento un Registro de tipo Smp (ver
Párrafo 9.2) los valores instantáneos de la Tensión y Corriente
presentes en las entradas del instrumento. La función SAVE no se
activa durante una Grabación.
ENTER/HOLD: Activa/Desactiva la función de Hold (retención de lectura) de los
Datos visualizados. Todas las anteriores funciones quedan en todo
caso accesibles. La activación de la función HOLD visualizará el
mensaje
HOLD . Cuando esta función es activada no es posible
encaminar una Grabación o una medida directa de energía. Esta
27.09.00 17:35:12
V1 = 230.2 V
h03 = 10.2 V
h03 = 4.3 %
ThdV = 11.0 %
h49 ← →
