AMPROBE
MULTITEST2000
SP-64
8.8. PROCEDIMIENTO DE MEDIDA
8.8.1. Uso del Instrumento en un sistema monofásico
ATENCIÓN
La máxima tensión entre las entradas T1 y T4 es de 600 V~ (CATII) /
350V~ fase – tierra o 600V~ (CATIII) / 300 V~ fase a tierra.
Nunca mida tensiones que excedan los límites reflejados en este manual.
La superación de los límites de tensión podría causar choque eléctrico para
el usuario, daños al instrumento y/o a sus componentes.
Phase
Neutral
T1 T2 T3 T4
I1
I1

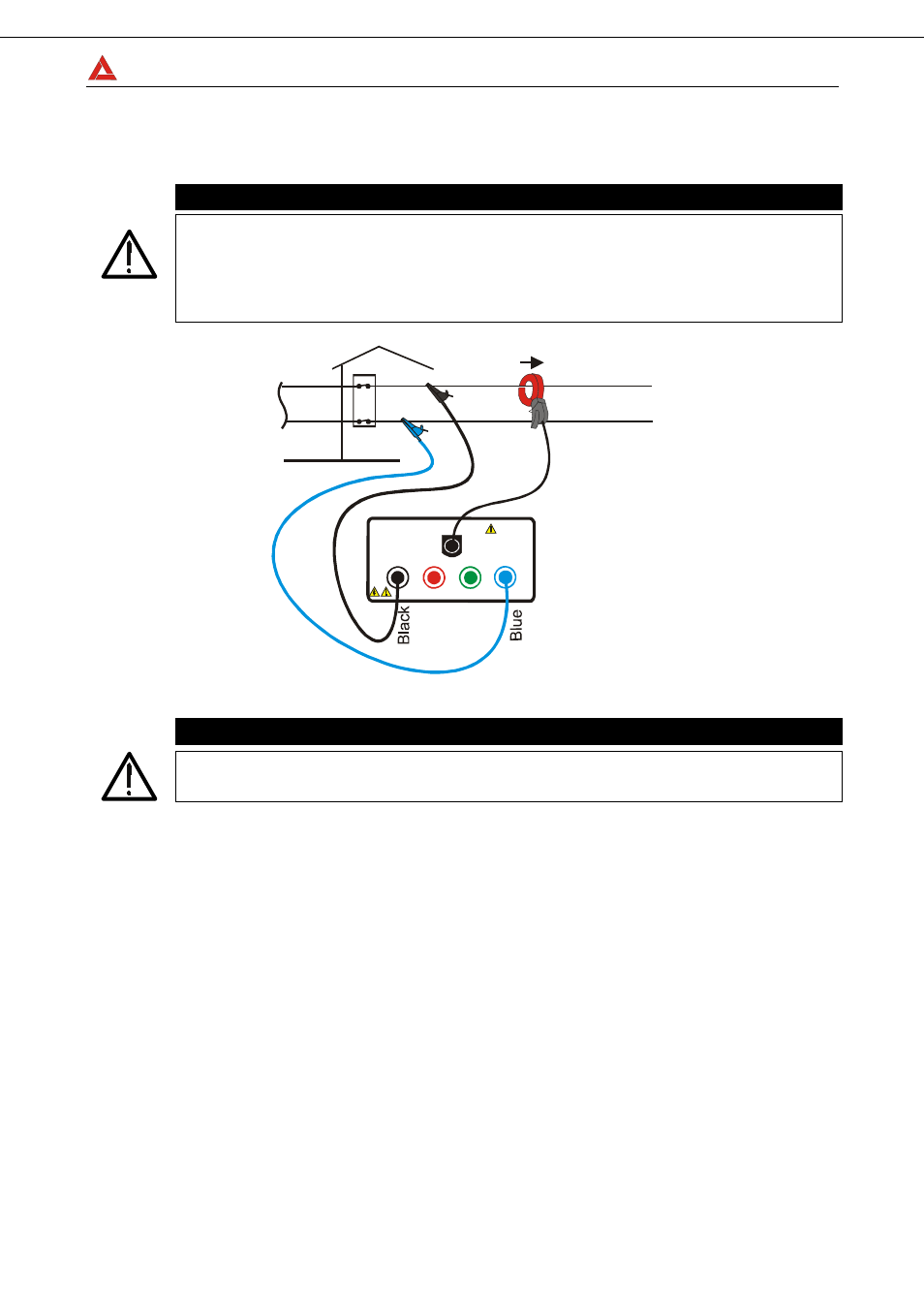

Conexión del instrumento en un sistema monofásico.
ATENCIÓN
Examine antes el sistema eléctrico de alimentación en examen antes de
efectuar el conexionado del instrumento.
1. Controle y eventualmente modifique las programaciones de base del instrumento (ver
párrafo 8.1 y 8.2).
2. Seleccione la posición del Conmutador correspondiente al tipo de Análisis deseado.
En caso de duda seleccione la posición POWER (ver párrafo 8.6).
3. Conecte los cables de tensión de fase y neutro respetando las conexiones indicadas
en figura
4. Si se quiere efectuar medidas de corriente y Potencia, conecte la pinza amperimétrica
sobre el conductor de fase respetando el sentido indicado sobre la pinza y las
conexiones indicadas en la figura.
En caso de duda seleccione la posición POWER y controle que la potencia Activa P
sea positiva. Si es negativa gire la pinza amperimétrica.
5. De tensión al sistema eléctrico en examen en caso de que este hubiera sido puesto
momentáneamente fuera de servicio para el conexionado del instrumento.
6. Los valores de los Parámetros eléctricos disponibles serán visualizados en el
instrumento. Para más detalles vea el párrafo relativo a la posición del conmutador
seleccionado.
7. Eventualmente se puede utilizar la tecla HOLD para retener la lectura de los valores
de los parámetros visualizados.
