AMPROBE

MULTITEST2000

SP-56

8.5.3. Modalidad “HARM"
En esta modalidad de funcionamiento, según las programaciones efectuadas del
párrafo.8.1. Se visualizarán los Armónicos (ver párrafo 16.6) de las corrientes de Fase

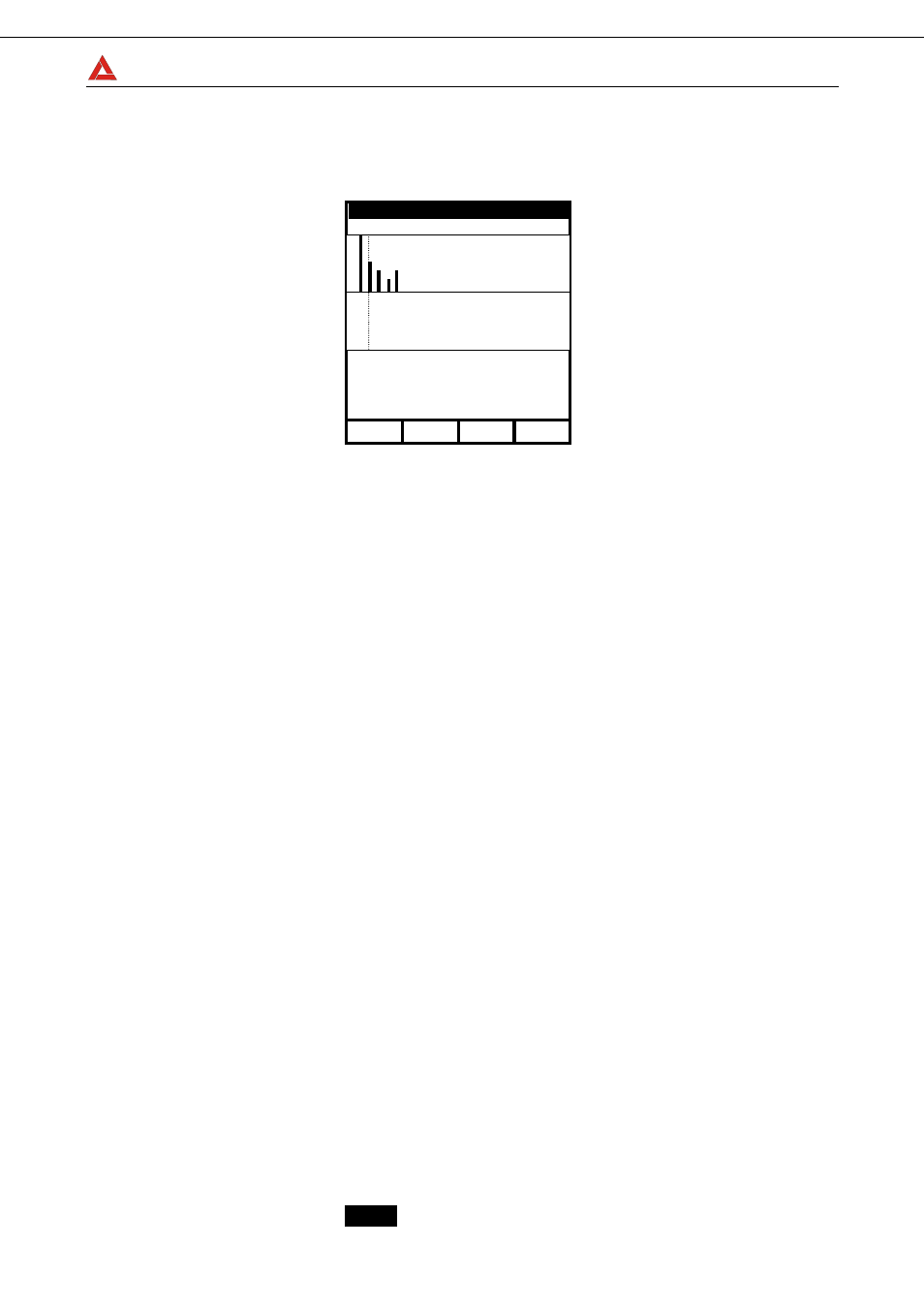

Ejemplo de pantalla

Los símbolos utilizados son descritos en la tabla 2

Para los eventuales mensajes visualizados en el instrumento se pueden ver en el
apéndice 1–Mensajes del VISUALIZADOR.

Los histogramas visualizados son representativos del contenido de armónico de la
Tensión en examen. El valor del extremo armónico h01 (fundamental a 50Hz) no es
representado en escalera con los otros armónicos, para maximizar la visualización de
estos últimos. En caso de que sean conectados a las entradas del instrumento sea en
Tensión o en Corriente, eventuales valores negativos de los Armónicos (con
representación por lo tanto bajo el eje horizontal) indica que tales armónicos de corriente
son “generados” por la carga.

Son activables las siguientes teclas:

F3, F4:

Desplaza respectivamente el cursor del armónico seleccionado hacia
Izquierda y hacia Derecha. Correspondientemente son puestos al
día los valores numéricos relativos al orden del armónico
seleccionado y a los correspondientes valores absolutos y relativos
(con respecto de la fundamental). de la corriente.

F2:

Visualizará la página de los Armónicos h01

÷ h24 (símbolo h24) o de

los Armónicos h25

÷ h49 (símbolo h49).

ESC:

Vuelve a la modalidad METER (ver párrafo 8.5.2.)

SAVE:

Archiva en la memoria del instrumento un Registro de tipo Smp (ver
Párrafo 9.2) los valores instantáneos de la Tensión y Corriente
presentes en las entradas del instrumento. La función SAVE no se
activa durante una Grabación.

ENTER/HOLD: Activa/Desactiva la función de Hold (retención de lectura) de los

Datos visualizados. Todas las anteriores funciones quedan en todo
caso accesibles. La activación de la función HOLD visualizará el
mensaje

HOLD

. Cuando esta función es activada no es posible

27.09.00 17:35:12

I1 = 230.2 A
h03 = 10.2 A
h03 = 4.3 %
ThdI = 11.0 %

h49
