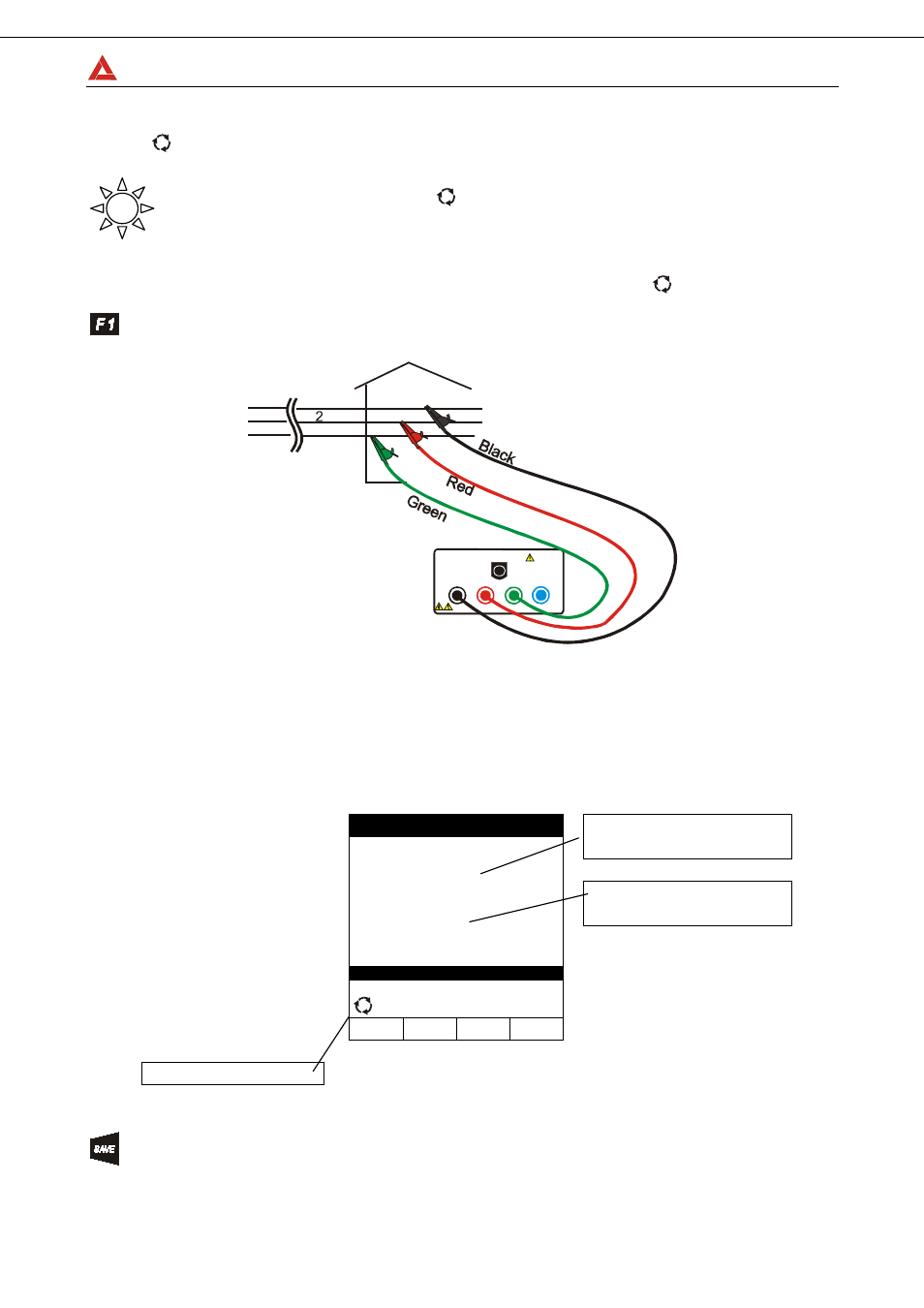

6.3. : INDICADOR SECUENCIA DE FASES
Gire el selector en posición
6.3.1. Procedimiento de Medida y resultados de la modalidad " "
1. Inserte los 3 conectores Negro, Rojo, Verde de los cables separados en los
correspondientes terminales de entrada del instrumento T1, T2, T3.
T2 T3 T4 T1
I1
1
3
Conexión del Instrumento para detectar a 400V un sistema de tres-fase
2. Pulse la tecla START. El instrumento realiza la prueba.
LOOP 05.06.01 Sentido cíclico correcto
Valores de las Tensiones
Fase-Fase
123
FRQ=60.0HZ V1-2=115V
V2-3=113V V3-1=114V
OK
El instrumento al final
de la prueba emite una
doble señal acústica
que señala que la
prueba ha sido
realizada
correctamente y
visualiza una pantalla
similar a la indicada.
Modalidad de Trabajo
Los resultados visualizados se memorizan pulsando dos veces la tecla SAVE (ver
párrafo 9.1).
