16. FICHAS PRÁCTICAS PARA LAS VERIFICACIONES ELÉCTRICAS
16.1. MEDIDA DE LA CONTINUIDAD DE LOS CONDUCTORES DE PROTECCIÓN
Objetivo de la prueba
Verificar la continuidad de:
conductores de protección (PE), conductores
equipotenciales principales (EQP), conductores
equipotenciales secundarios (EQS) en los sistemas TT y
TN-S.
conductores de neutro con funciones de conductores de
protección (PEN) en el sistema TN-C.
NOTA: Esta prueba instrumental va obviamente precedida por un examen visual que
verifique la existencia de los conductores de protección y equipotenciales de
color amarillo-verde y que las secciones utilizadas estén conformes a lo
prescrito por las Normas.
Partes de la instalación a verificar
AMPROBE
AMPROBE

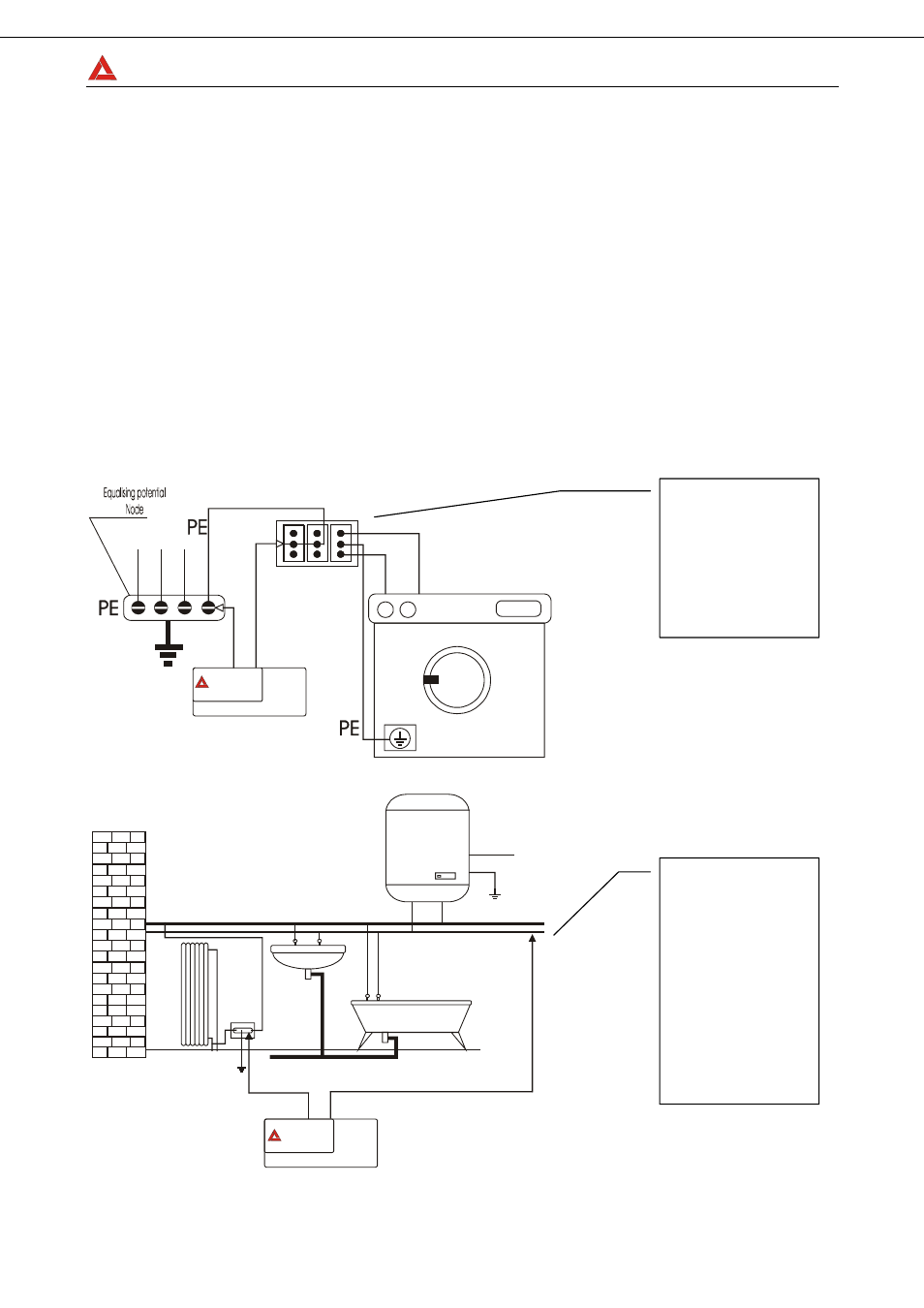

Ejemplos de medidas de continuidad de los conductores
Conecte una de las
puntas de prueba a
la masa extraña
(en este caso es el
tubo del agua) y el
otro a la instalación
de tierra el
conductor de
protección
presente por
ejemplo utilizando
en la toma FM más
cercana.
Conecte una de las
puntas de prueba
al conductor de
protección de la
toma y el otro al
nodo equipotencial
de la instalación de
tierra.
