68

Utilizar ciclos de mecanizado

2.3

Definición

del

modelo

PA

T

TERN

D

EF

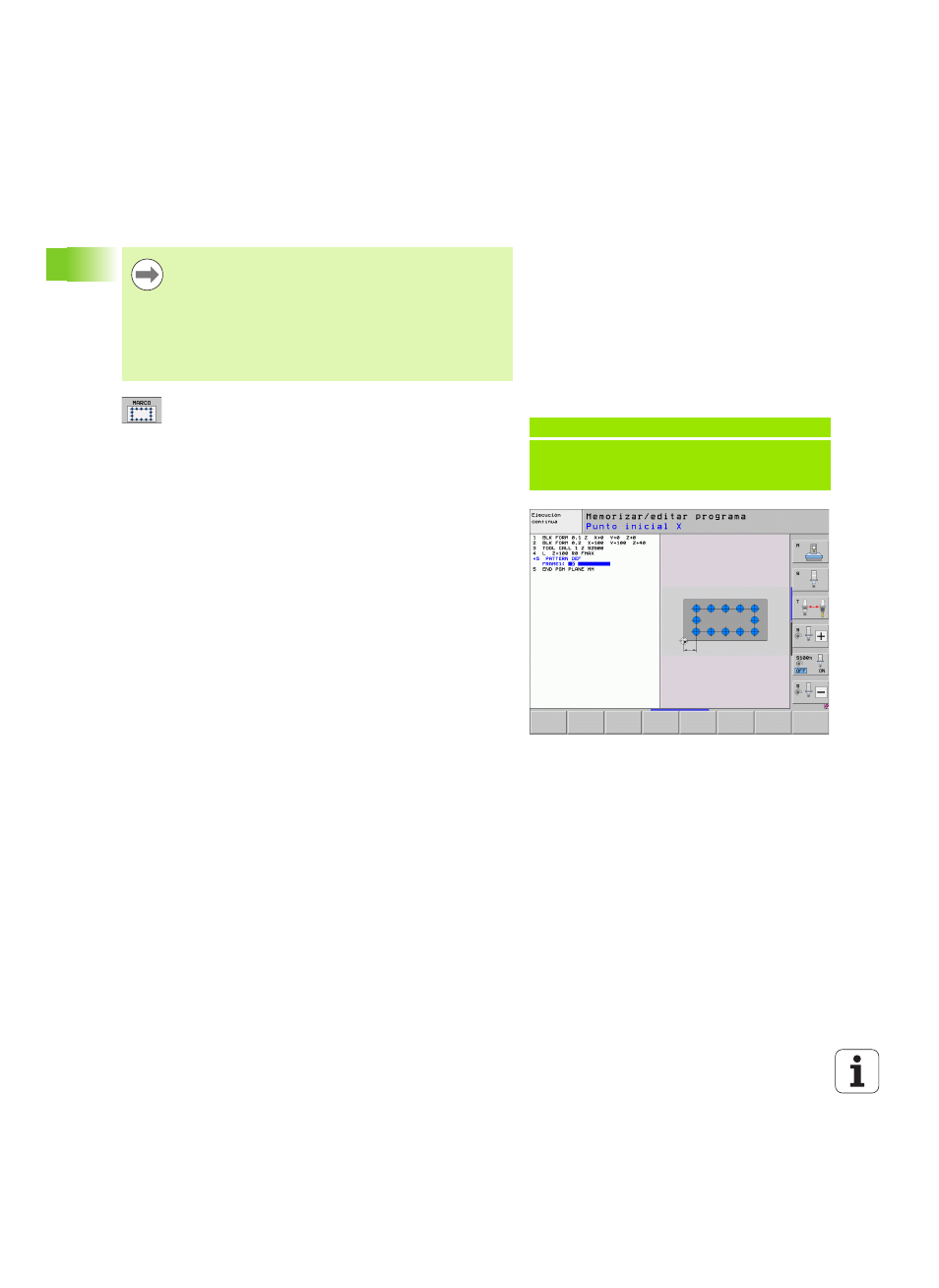

Definir marcos únicos

Punto inicial X

(valor absoluto): coordenada del

punto inicial en el eje X

Punto inicial Y

(valor absoluto): coordenada del

punto inicial en el eje Y

Distancia posiciones de mecanizado

(incremental)

: distancia entre las posiciones de

mecanizado en dirección X. Valor a introducir positivo

o negativo

Distancia posiciones de mecanizado Y

(incremental)

: distancia entre las posiciones de

mecanizado en dirección Y. Valor a introducir positivo

o negativo

Número de columnas

: número total de columnas del

modelo

Número de filas

: número total de filas del modelo

Posición de giro de un modelo completo

(absoluto)

: ángulo de giro alrededor del cual se gira

el modelo sobre el punto inicial introducido. Eje de

referencia: eje principal del plano de mecanizado

activo (por ej. X con eje de herramienta en Z). Valor a

introducir positivo o negativo

Posición de giro del eje principal

: ángulo de giro

alrededor del cual se deforma, a continuación, el eje

principal del plano de mecanizado referido al punto

inicial introducido. Valor a introducir positivo o

negativo.

Posición de giro del eje auxiliar

: ángulo de giro

alrededor del cual se deforma, a continuación, el eje

auxiliar del plano de mecanizado referido al punto

inicial introducido. Valor a introducir positivo o

negativo.

Coordenada de la superficie de la pieza

(valor

absoluto): introducir la coordenada Z, en la cual debe

empezar el mecanizado

Si se ha definido una superficie de la pieza en Z con

un valor distinto a 0, entonces este valor actúa

adicionalmente a la superficie de la pieza Q203 que se ha

definido en el ciclo de mecanizado.
Los parámetros Posición de giro del eje principal y
Posición de giro del eje auxiliar

actúan

adicionalmente sobre una posición de giro de la figura

total realizado anteriormente.

Ejemplo: Bloques NC

10 L Z+100 R0 FMAX

11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
