HEIDENHAIN iTNC 530

243

8.6

Ejemplos

de

pr

ogr

amación

8.6 Ejemplos de programación

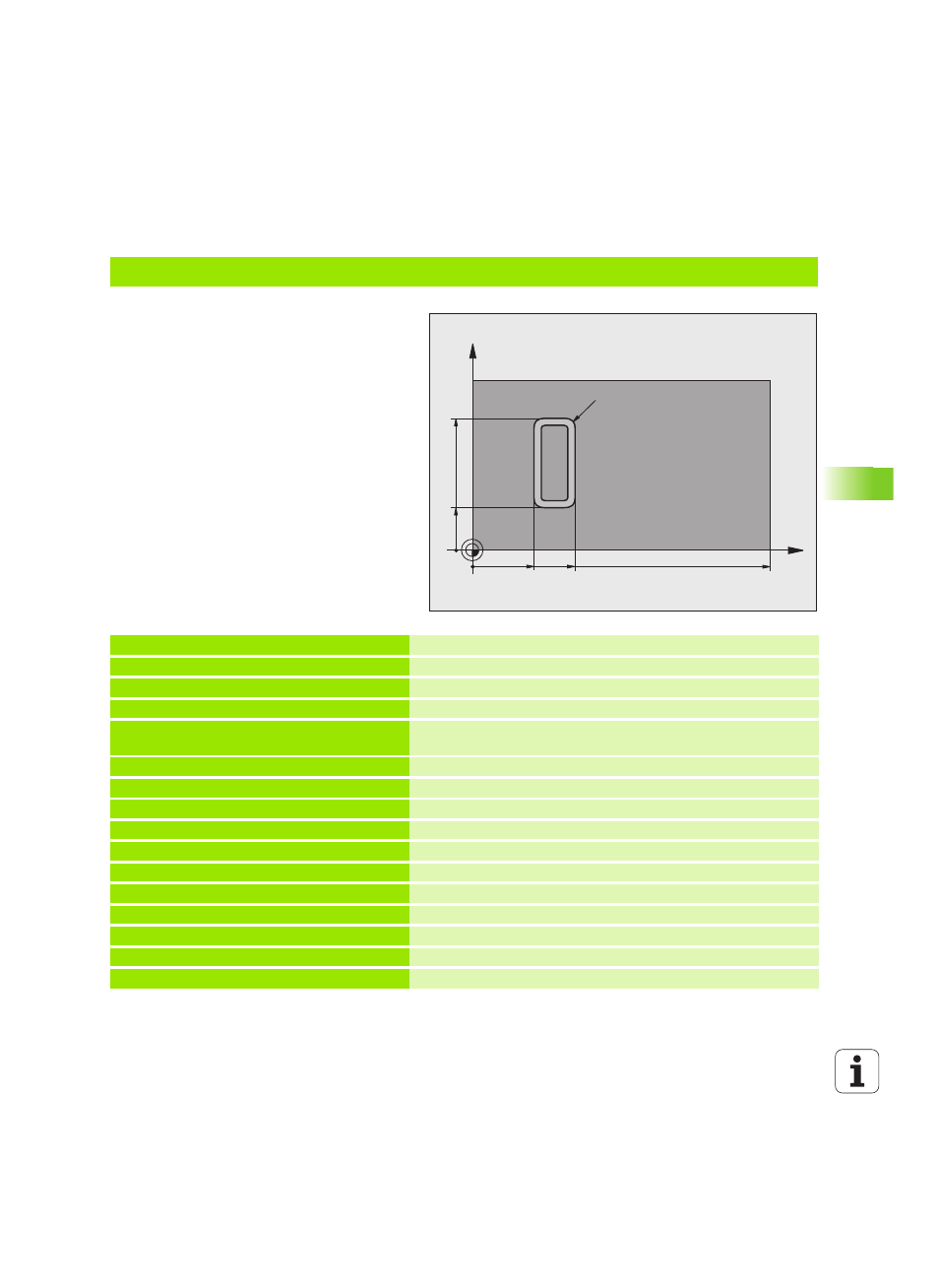

Ejemplo: Superficie cilíndrica con ciclo 27

Nota

:

Máquina con cabezal B y mesa C

Cilindro sujeto en el centro de la mesa

giratoria

El punto de ref. está en el centro de la mesa

giratoria

0 BEGIN PGM C27 MM

1 TOOL CALL 1 Z S2000

Llamada a la hta., diámetro 7

2 L Z+250 R0 FMAX

Retirar la herramienta

3 L X+50 Y0 R0 FMAX

Preposicionanar la hta. sobre el centro de la mesa giratoria

4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN MBMAX FMAX

Inclinar

5 CYCL DEF 14,0 CONTORNO

Determinar el subprograma del contorno

6 CYCL DEF 14.1 LABEL DEL CONTORNO 1

7 CYCL DEF 27 SUPERFICIE CILÍNDRICA

Determinar los parámetros del mecanizado

Q1=-7

;PROFUNDIDAD DE FRESADO

Q3=+0

;SOBREMEDIDA LATERAL

Q6=2

;DISTANCIA DE SEGURIDAD

Q10=4

;PROFUNDIDAD DE PASO

Q11=100

;AVANCE AL PROFUNDIZAR

Q12=250

;AVANCE DE FRESADO

Q16=25

;RADIO

Q17=1

;TIPO DE MEDICIÓN

C

Z

157

60

30

20

R7

.5

50
