HEIDENHAIN iTNC 530 155
5.3 CAJERA CIR
C
ULAR (ciclo 252, DIN/ISO:
G252)
 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de introducción -99999,9999 a
99999.9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,414 alternativo PREDEF
 Estrategia de profundización Q366: Tipo de
estrategia de profundización
 0 = profundización vertical Independientemente del
ángulo de profundización ANGLE definido en la tabla
de la herramienta, el TNC profundiza
perpendicularmente
 1 = profundización en forma de hélice En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
 Alternativo PREDEF
 Avance acabado
Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999,999
alternativo FAUTO, FU, FZ
Ejemplo: Bloques NC
8 CYCL DEF 252 CAJERA CIRCULAR
Q215=0 ;TIPO DE MECANIZADO
Q223=60 ;DIAMETRO DEL CIRCULO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

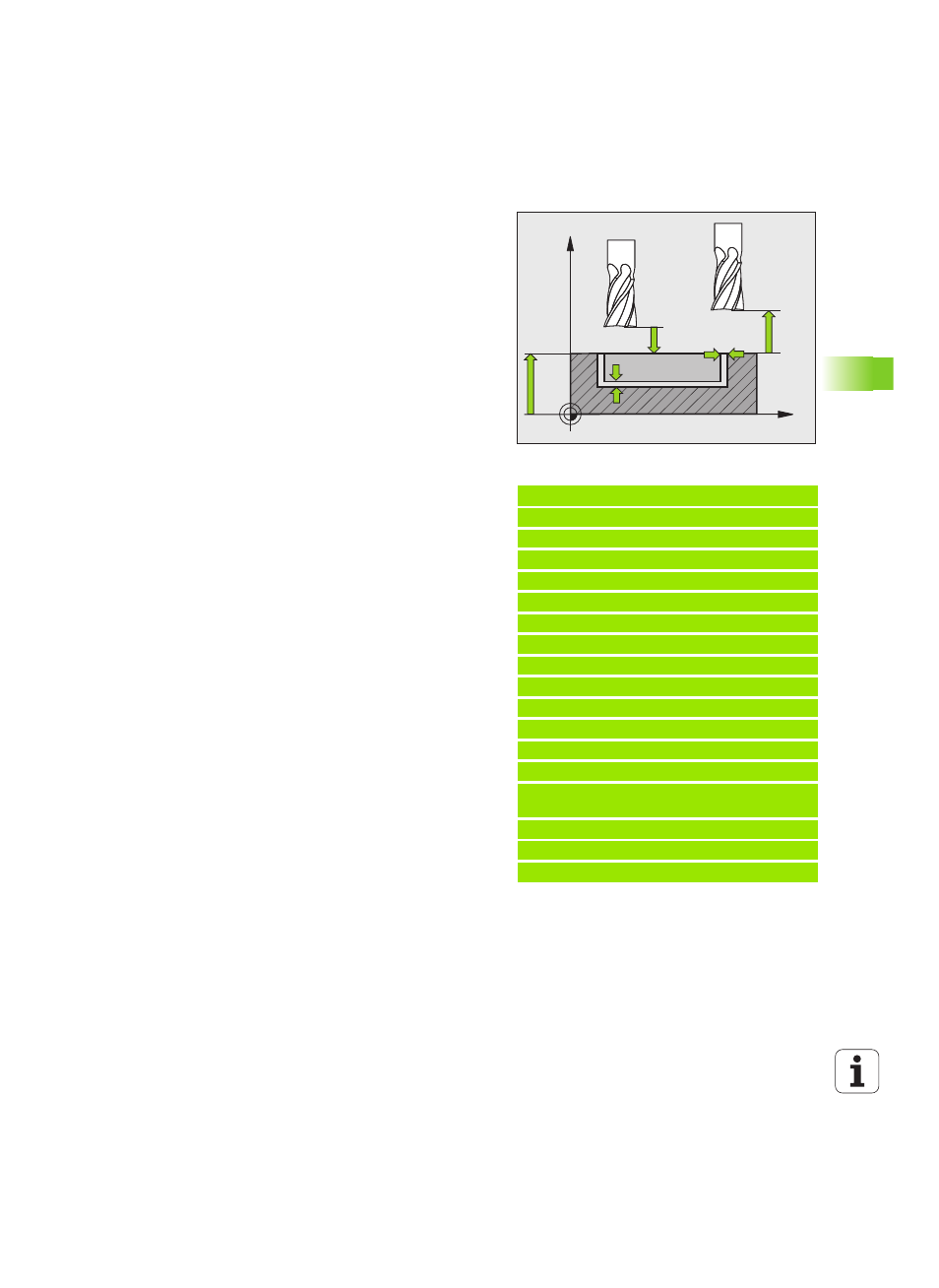

X
Z
Q200
Q204
Q203
Q369
Q368
