308 Ciclos: Conversiones de coordenadas
11
.1
0
Ejemplos
de
pr
ogr
amación
11.10 Ejemplos de programación

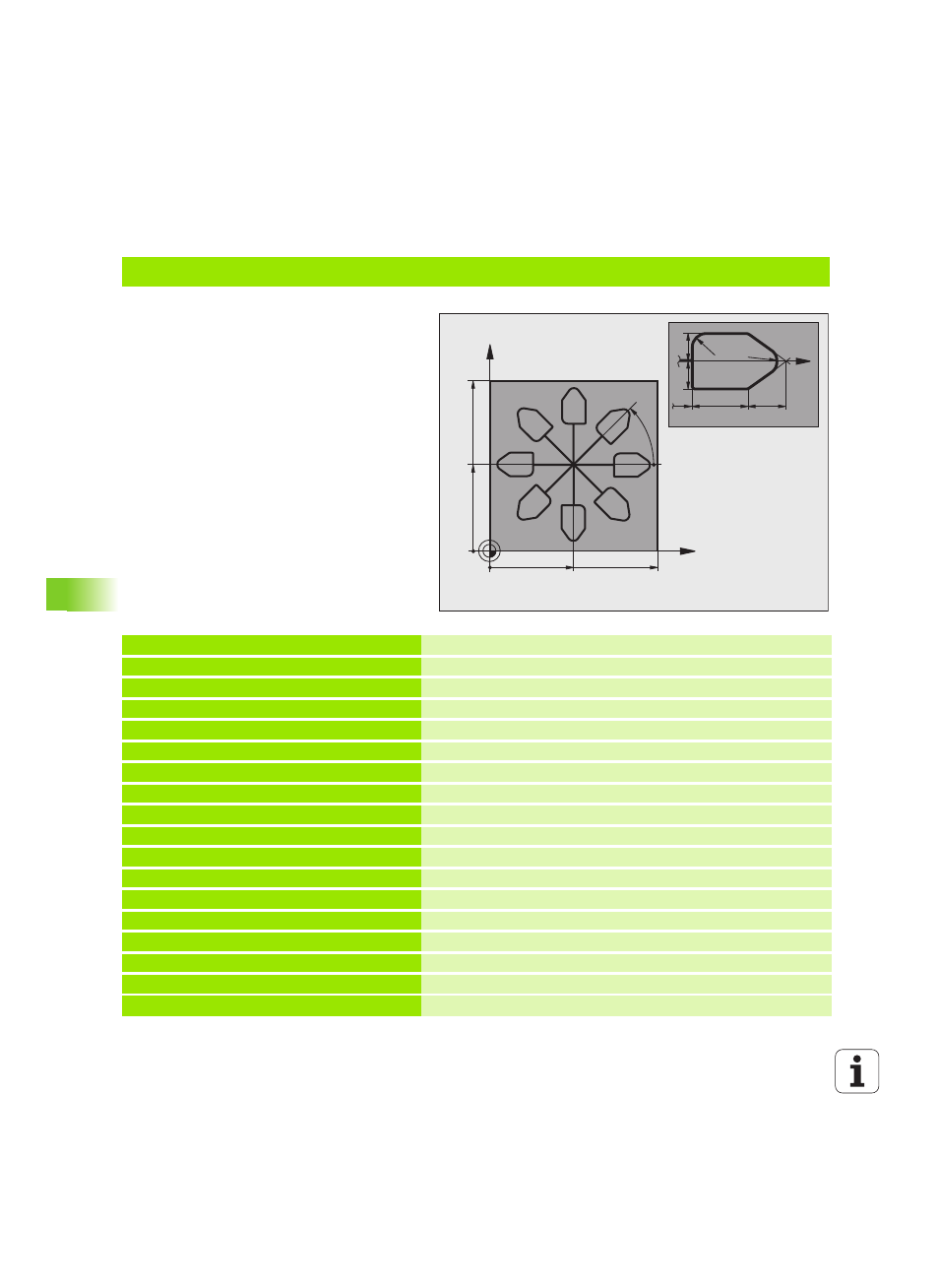

Ejemplo: Traslación de coordenadas
Desarrollo del programa
 Traslación de coordenadas en el pgm principal
 Programación del mecanizado en el
subprograma
0 BEGIN PGM TRASLCOORD MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1 Definición de la herramienta
4 TOOL CALL 1 Z S4500 Llamada a una herramienta
5 L Z+250 R0 FMAX Retirar la herramienta
6 CYCL DEF 7.0 PUNTO CERO Desplazamiento del punto cero al centro
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1 Llamada al fresado
10 LBL 10 Fijar una marca para la repetición parcial del programa
11 CYCL DEF 10.0 GIRO Giro a 45° en incremental
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1 Llamada al fresado
14 CALL LBL 10 REP 6/6
Retroceso al LBL 10; en total seis veces
15 CYCL DEF 10.0 GIRO Anular el giro
16 CYCL DEF 10.1 ROT+0
17 TRANS DATUM RESET Anular el desplazamiento del punto cero
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
