420 Ciclos de palpación: Controlar las piezas automáticamente
16.2 PLANO DE REFERENCIA (ciclo
0, DIN/ISO:
G55)
16.2 PLANO DE REFERENCIA
(ciclo 0, DIN/ISO: G55)

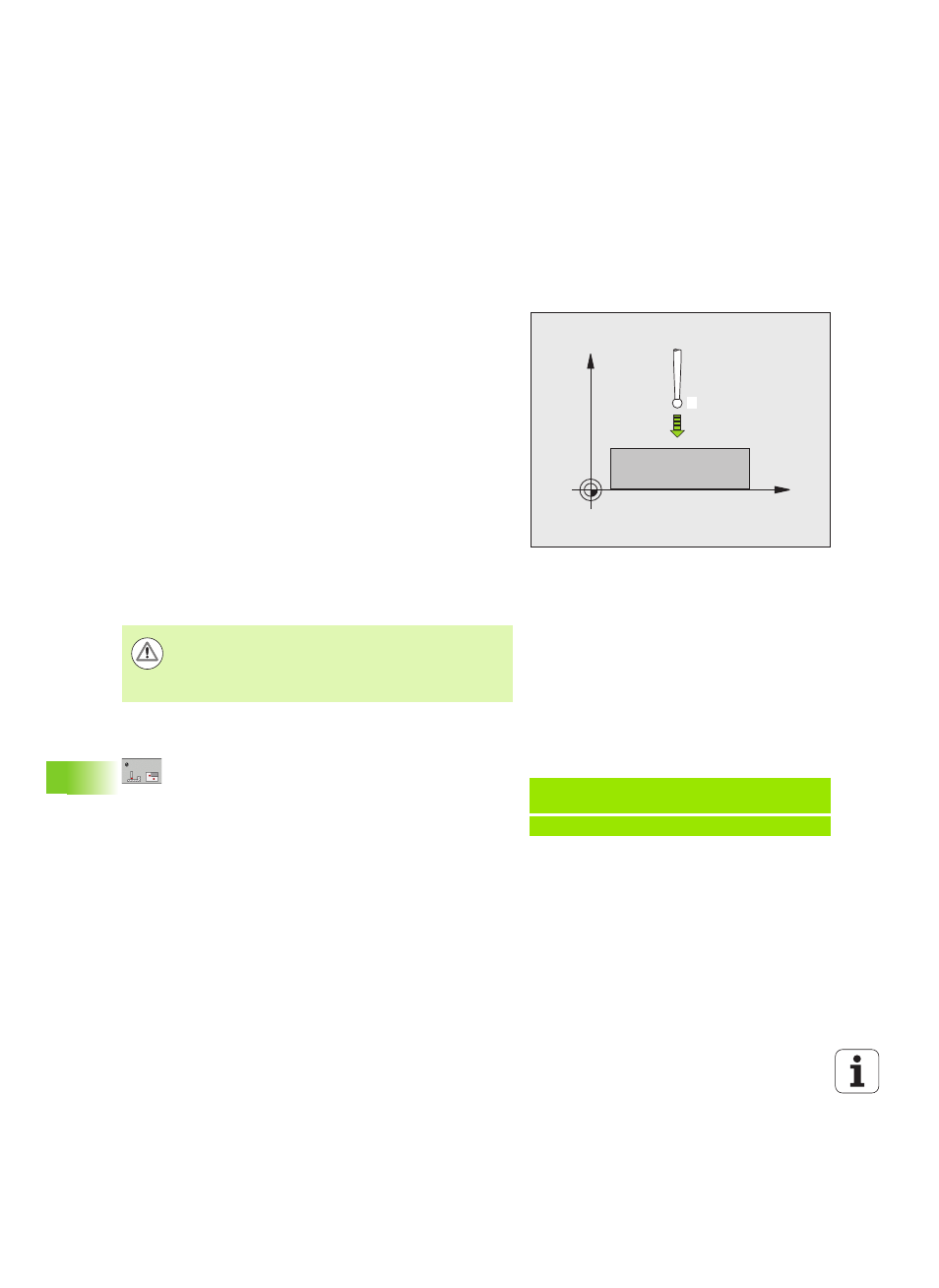

Desarrollo del ciclo
1 El palpador se aproxima en un movimiento 3D con avance rápido
(valor de MP6150) a la posición previa programada en el ciclo 1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación (MP6120). La dirección de palpación está
determinada en el ciclo
3 Después de que el TNC haya adoptado la posición, el sistema de
palpación retrocede al punto inicial del proceso de palpación y
memoriza las coordenadas medidas en un parámetro Q. Además
el TNC memoriza las coordenadas de la posición en las que se
encontraba el palpador en el momento de producirse la señal, en
los parámetros Q115 a Q119. Para los valores de estos parámetros
el TNC tiene en cuenta la longitud y el radio del vástago
¡Tener en cuenta durante la programación!
Parámetros de ciclo
 Nº parámetro para el resultado
: Introducir el
número de parámetro Q al que se le ha asignado el
valor de la coordenada. Campo de introducción 0 a
1999
 Eje y dirección de palpación : Introducir el eje del
palpador con la correspondiente tecla del eje o
mediante el teclado ASCII y el signo para la dirección
de la palpación. Confirmar con la tecla ENT. Campo de
introducción todos los ejes NC
 Valor nominal de la posición
: Mediante las teclas
de los ejes o a través del teclado ASCII, introducir
todas las coordenadas para el posicionamiento previo
del palpador. Campo de introducción -99999,9999 a
99999.9999
 Finalizar la introducción: Pulsar la tecla ENT
X
Z
1
¡Atención: Peligro de colisión!
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar la preposición
programada.
Ejemplo: Bloques NC
67 TCH PROBE 0.0 SUPERF. DE REFERENCIA Q5
X-
68 TCH PROBE 0,1 X+5 Y+0 Z-5
