HEIDENHAIN iTNC 530 105
3.1
0 T
A
LADRADO DE UN SÓL
O
LABIO (ciclo
241, DIN/ISO:
G241)

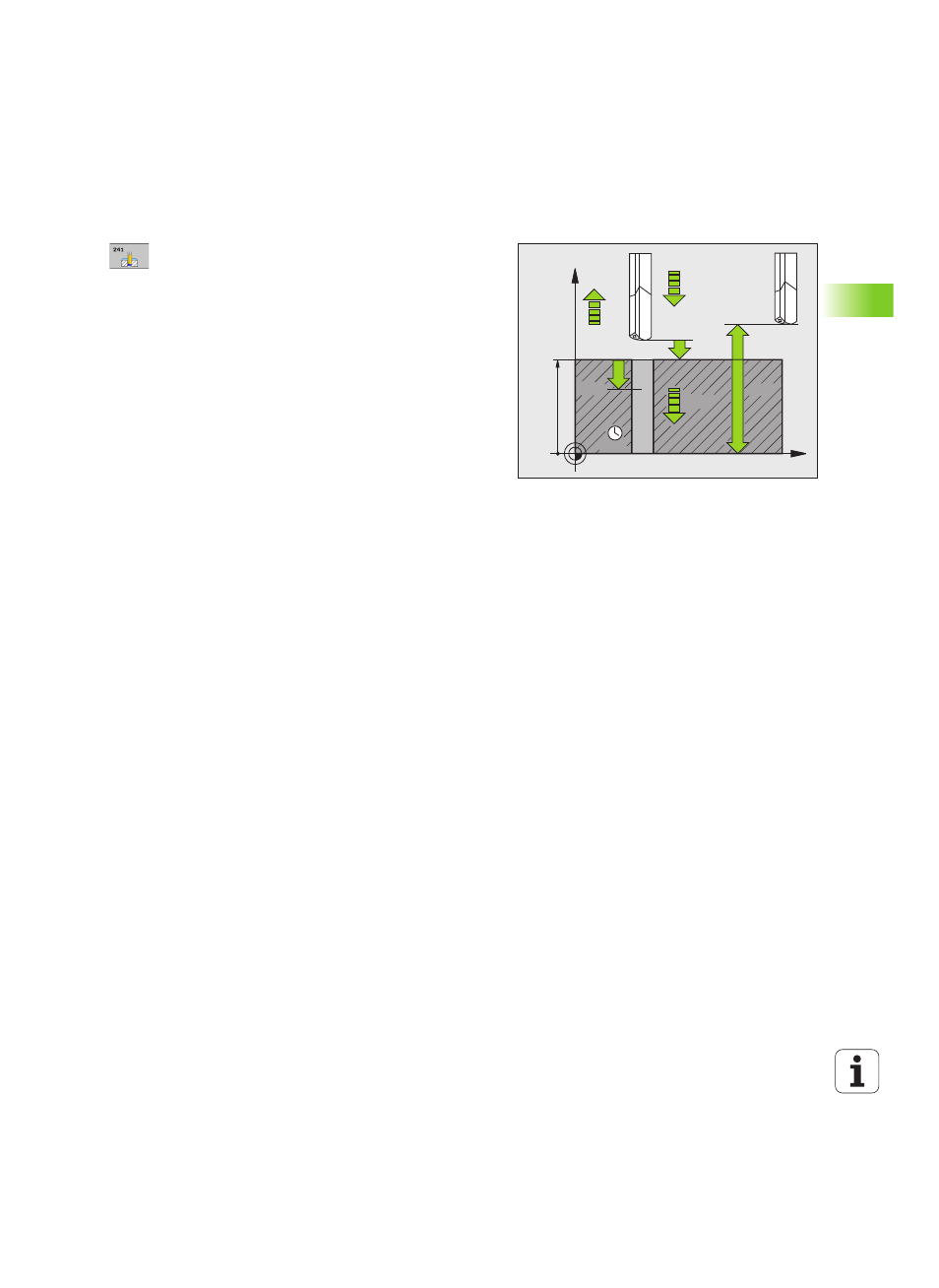

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999,9999
alternativo PREDEF
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro Campo de
entrada -99999,9999 hasta 99999,9999
 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
 Tiempo de espera abajo
Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000 alternativo PREDEF
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999 alternativo PREDEF
 Punto inicial profundizado Q379 (incremental
referido a la superficie de la pieza): punto inicial del
proceso de taladro en sí. El TNC se desplaza con el
Avance de preposicionamiento
desde la distancia de
seguridad hasta el punto de partida profundizado.
Campo de introducción 0 a 99999,9999
 Avance de preposicionamiento Q253: velocidad de
desplazamiento de la herramienta al posicionar desde
la distancia de seguridad sobre el punto de partida
profundizado en mm/min. Tiene efecto sólo si ha
introducido Q379 no igual a 0. Campo de introducción
0 a 99999,999 alternativo FMAX, FAUTO, PREDEF
 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208=0 el TNC retira
la hta. con el avance de taladro Q206. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
