14.4 GIRO BASICO mediante dos
islas (ciclo 402, DIN/ISO: G402)

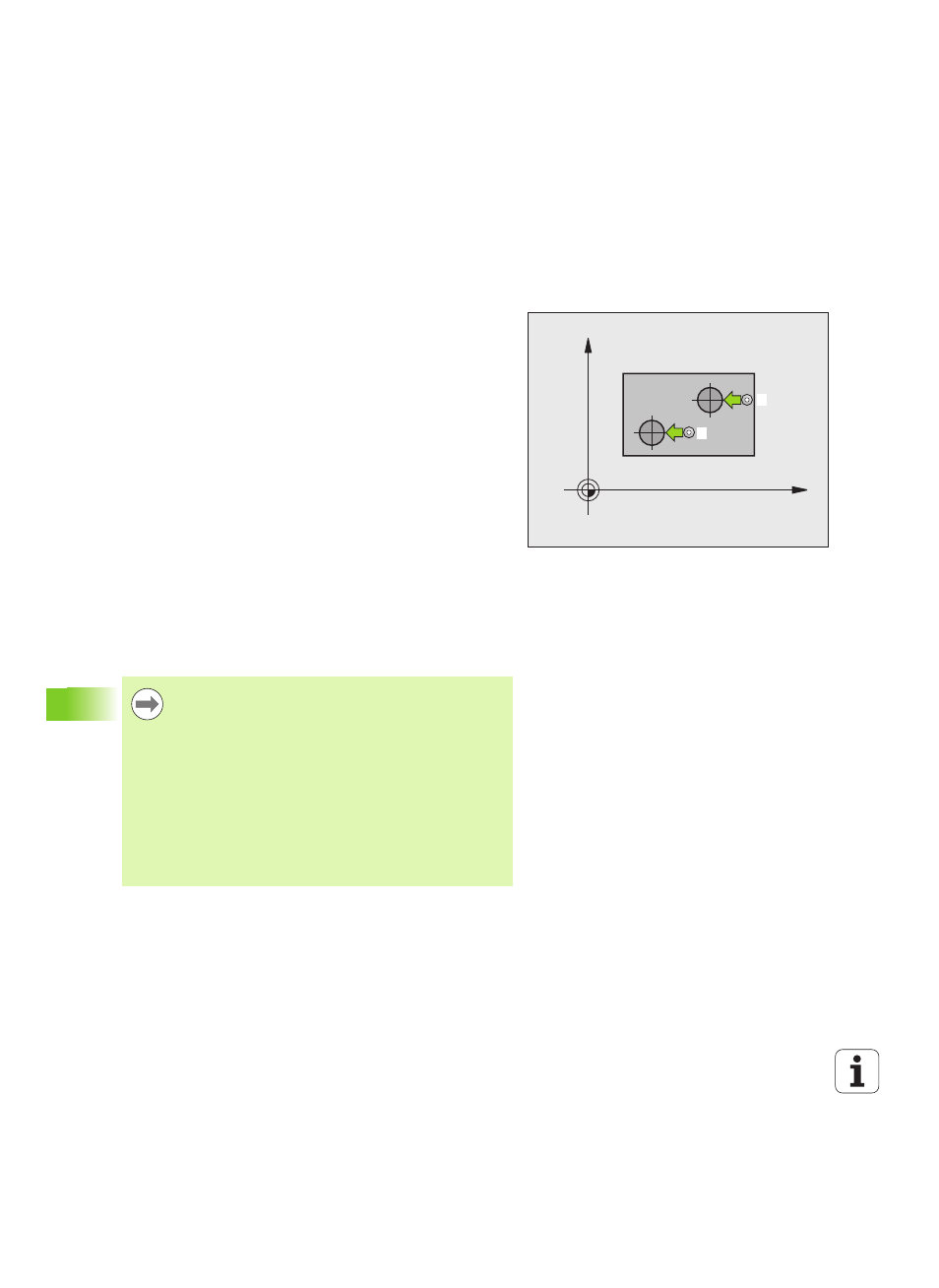

Desarrollo del ciclo
El ciclo de palpación 402 registra los puntos centrales de islas binarias.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de la isla. El
TNC compensa a través de la función Giro básico el valor calculado. De
forma alternativa, también se puede compensar la inclinación
calculada mediante un giro de la mesa giratoria.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 336 hacia el punto de palpación 1 de la primera
isla
2 A continuación el palpador se desplaza a la altura de medición 1
introducida y registra mediante cuatro palpaciones el primer centro
de la primera isla. Entre los puntos de palpación desplazados entre
si 90° el palpador se desplaza sobre un arco de círculo
3 Después el palpador retrocede a la altura de seguridad y se
posiciona sobre el punto de palpación 5 de la segunda isla
4 El TNC desplaza el palpador a la altura de medición 2 introducida
y registra mediante cuatro palpaciones el segundo centro de la isla
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
¡Tener en cuenta durante la programación!
X
Y
1
5
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
Este ciclo de palpación no está permitido con la función
Inclinar plano de mecanizado activa.
Si se desea compensar la inclinación mediante un giro de
la mesa giratoria, entonces el TNC utiliza
automáticamente los siguientes ejes giratorios:
 C en el eje de herramienta Z
 B en el eje de herramienta Y
 A en el eje de herramienta X
