HEIDENHAIN iTNC 530 197
7.
3
Cont
or
nos
super
puest
os

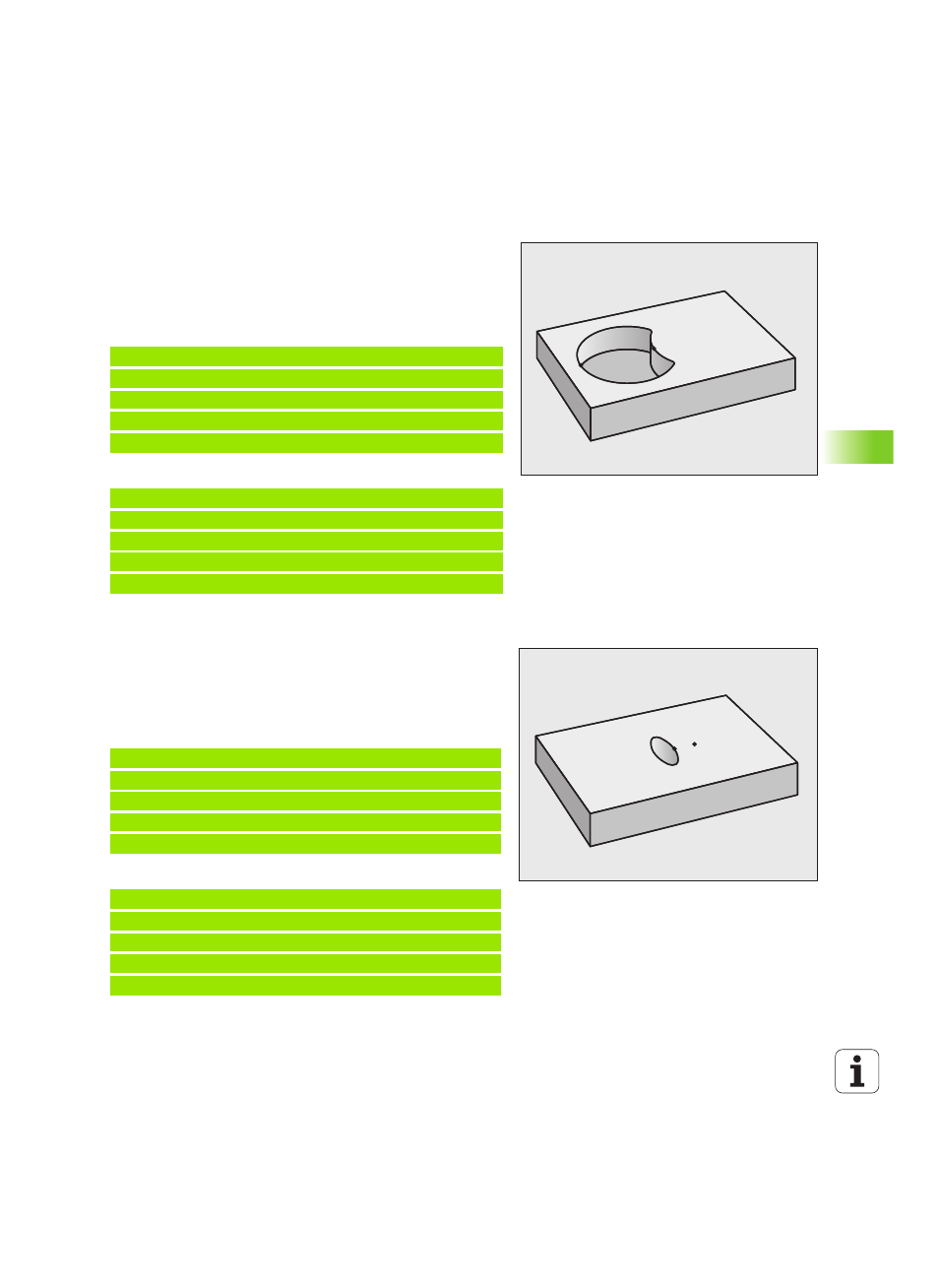

"Resta" de superficies
Se mecanizan la superficie A sin la parte que es común a B:
 La superficie A debe ser una cajera y la B una isla.
 A tiene que comenzar fuera de B.
 B debe comenzar dentro de A
Superficie A:
Superficie B:
Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
 A y B tienen que ser cajeras.
 A debe comenzar dentro de B.
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+40 Y+50 RL
58 CC X+65 Y+50
59 C X+40 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
