136 Ciclos de mecanizado: Roscado / Fresado de rosca
4.9
FRESADO
DE
R
O
SCA
HELICOID
AL
EN
TA
LADR
O
(ciclo
265,
DIN/ISO:
G265)

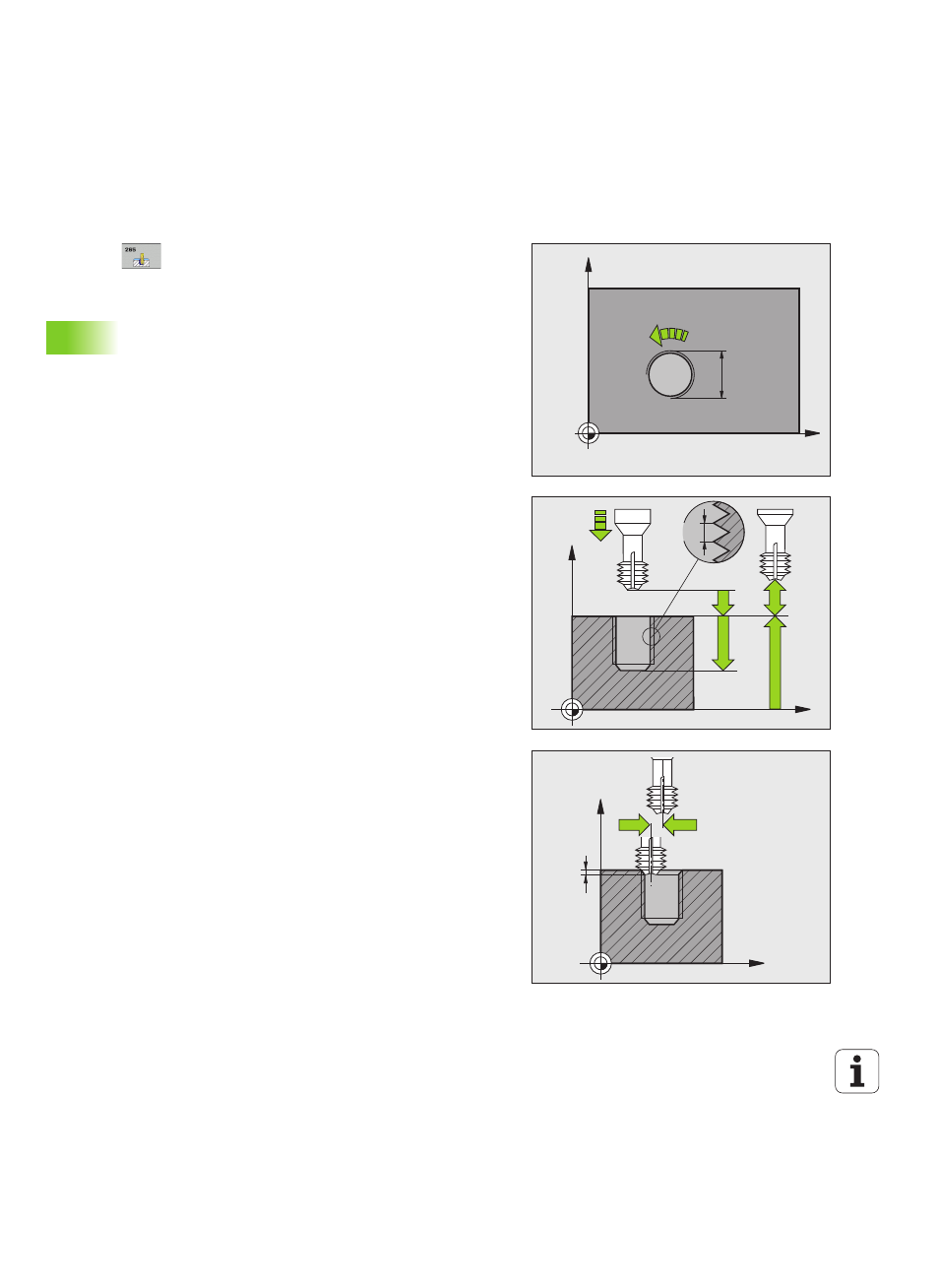

Parámetros de ciclo
 Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 hasta 99999,9999
 Paso de rosca
Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+ = rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 hasta
99999,9999
 Avance de preposicionamiento
Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
 Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal. Campo de introducción -99999,9999 hasta
99999,9999
 Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 hasta 99999,9999
 Profundización Q360: Ejecución del chaflán
0 = antes del mecanizado de rosca
1 = tras el mecanizado de rosca
 Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Z
Q359
Q358
