366 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.6 PT
O
. REF
. CIR
C
UL
O INTE
RIOR (ciclo 412, DIN/ISO: G412)

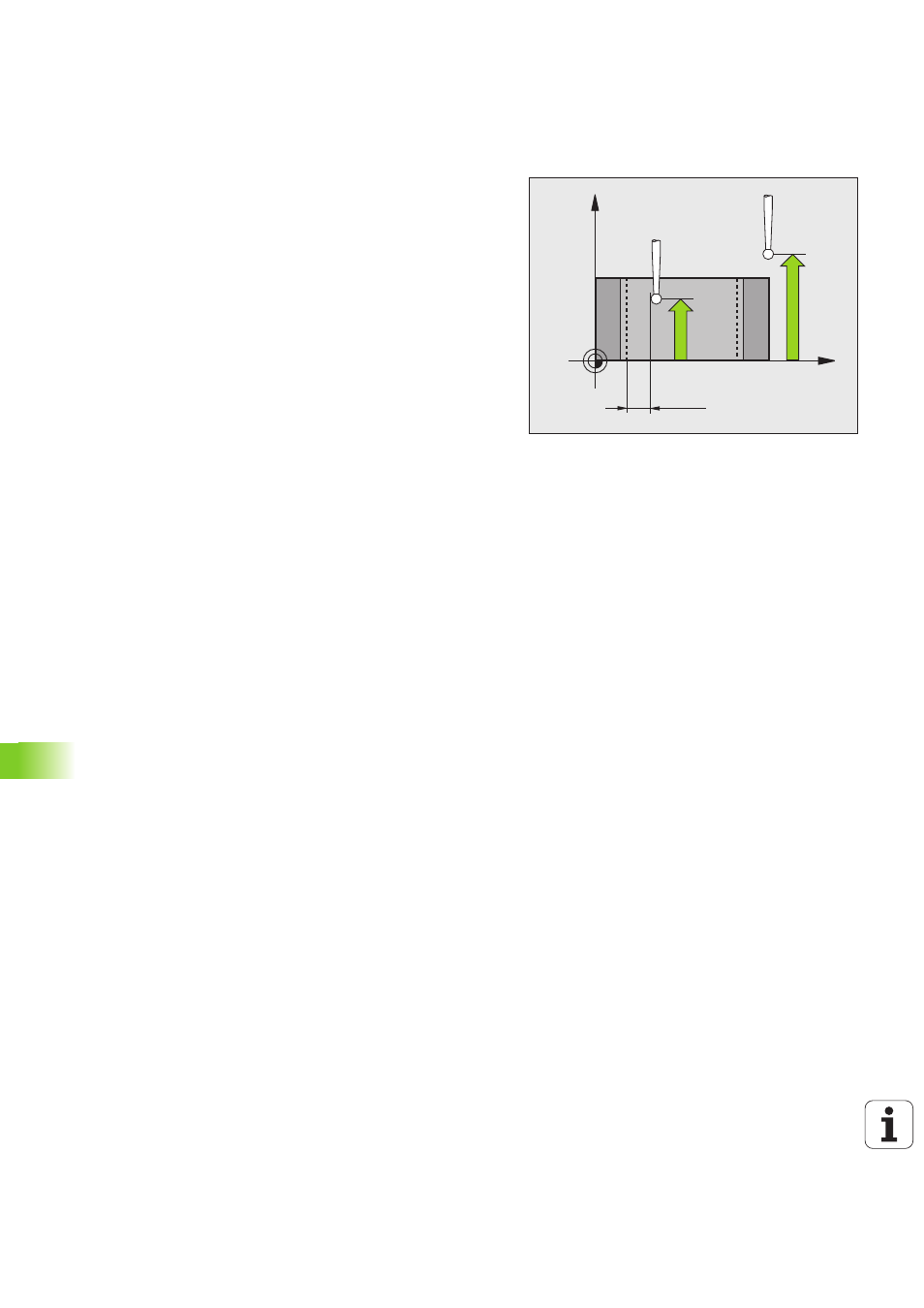

U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 a 99999.9999 alternativo
PREDEF
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1:Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
U Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Introduciendo Q305=0, el TNC fija
la visualización automática de tal forma que el nuevo
punto de referencia se encuentre en el centro de la
cajera. Campo de introducción 0 a 2999
U Nuevo punto de referencia en el eje principal
Q331 (valor absoluto): coordenada en el eje
principal sobre la cual el TNC fija el centro de la
cajera calculado. Ajuste básico = 0. Campo de
entrada -99999,9999 a 99999,9999
U Nuevo punto de referencia en el eje
auxiliar Q332 (absoluto): coordenada en el eje
auxiliar, sobre la cual el TNC fija el centro
calculado de la cajera. Ajuste básico = 0. Campo
de entrada -99999,9999 a 99999,9999
U Transmisión del valor de medición (0,1) Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1: ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 348
0: Escribir el punto de referencia calculado en la tabla
de cero-piezas activa. El sistema de referencia es el
sistema de coordenadas de la pieza activo
1: Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
X
Z
Q261
Q260
MP6140
+
Q320
