168 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.8 Ejemplos de pr
ogr
amación
5.8 Ejemplos de programación

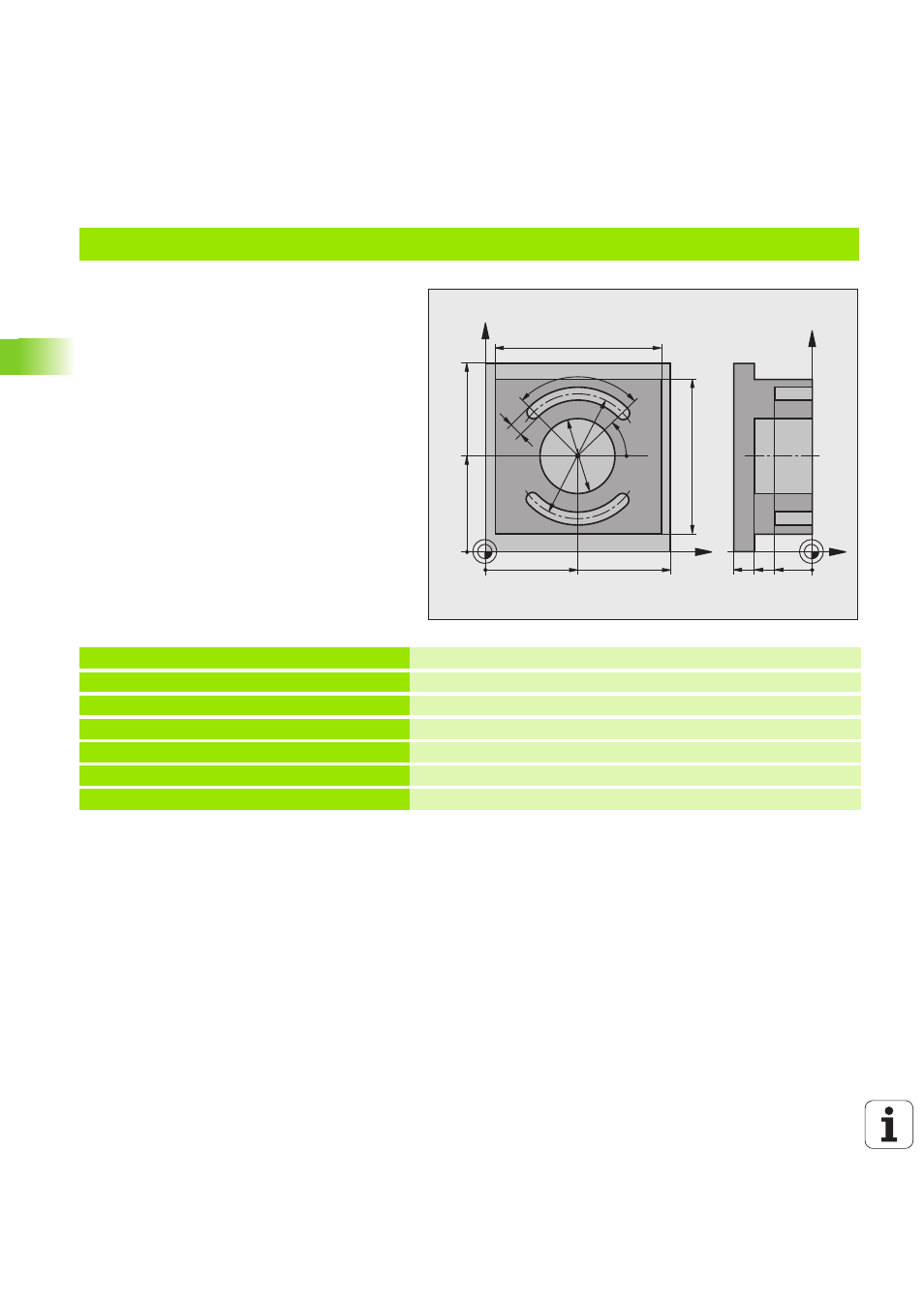

Ejemplo: Fresado de cajera, isla y ranura
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definición de la herramienta para desbaste/acabado
4 TOOL DEF 2 L+0 R+3 Definición de la hta. para el fresado de la ranura
5 TOOL CALL 1 Z S3500 Llamada a la hta. para el desbaste/acabado
6 L Z+250 R0 FMAX Retirar la herramienta
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40 -20 -30
