HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming - Manual (Página 167)

HEIDENHAIN iTNC 530 167
5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO: G257)

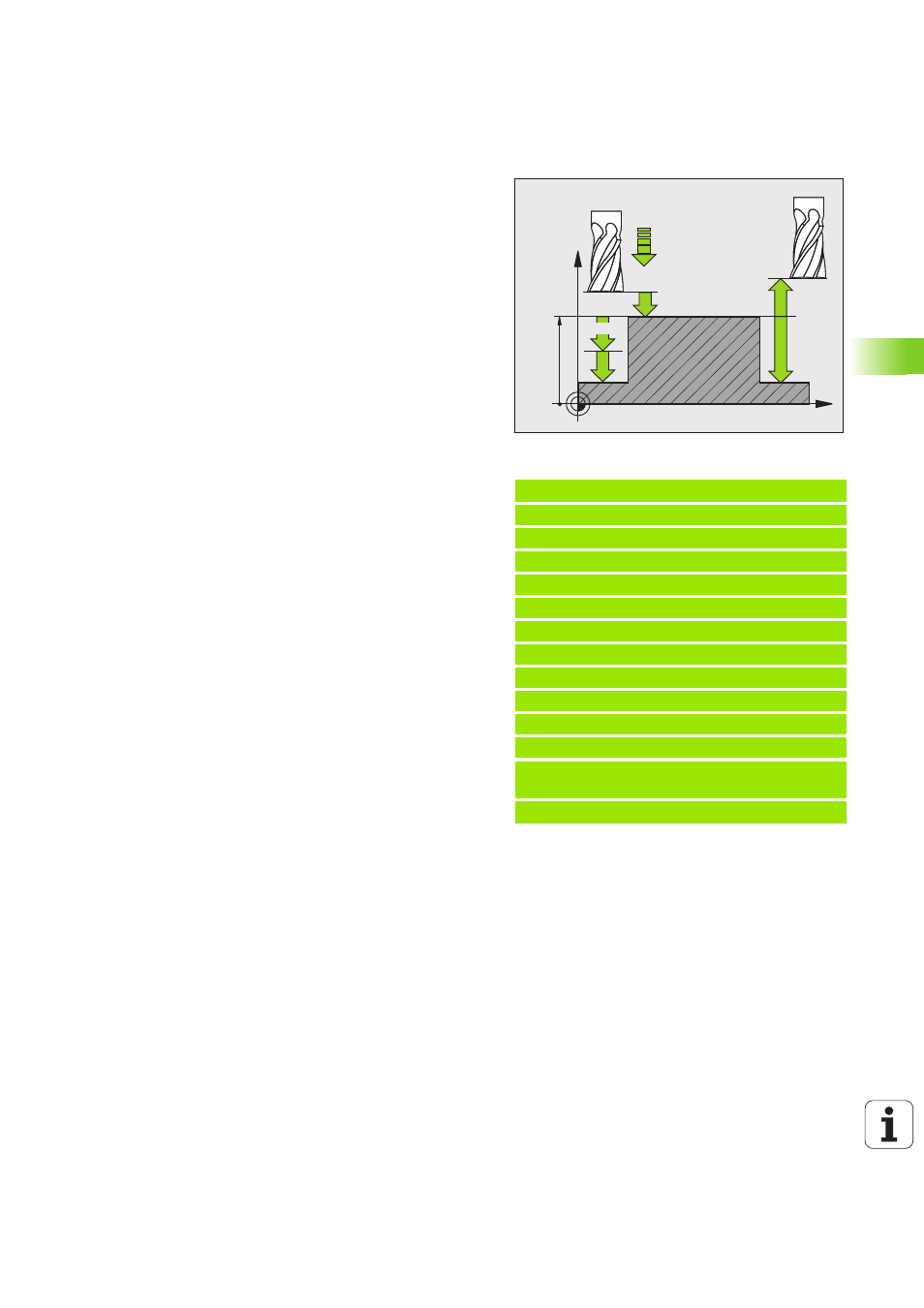

U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la isla. Campo de
entrada -99999,9999 hasta 99999,9999
U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 FMAX, FAUTO, FU, FZ
U Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999.9999 alternativo PREDEF
U Coordenada de la superficie de la pieza
Q203 (valor absoluto): Coordenada absoluta de
la superfice de la pieza. Campo de introducción
-99999,9999 a 99999.9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
U Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,414 alternativo PREDEF
Ejemplo: Bloques NC
8 CYCL DEF 257 ISLA CIRCULAR
Q223=60 ;DIÁMETRO DE LA PIEZA ACABADA
Q222=60 ;DIÁM. DE LA PIEZA EN BRUTO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q206=150 ;AVANCE AL PROFUNDIZAR
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
