344 Ciclos de palpación: Determinar posiciones inclinadas de pieza automáticamente
14.7 Ajust
e
de la posición inclinada de la pieza mediant
e
el eje C (ciclo 405,
DIN/ISO: G405)

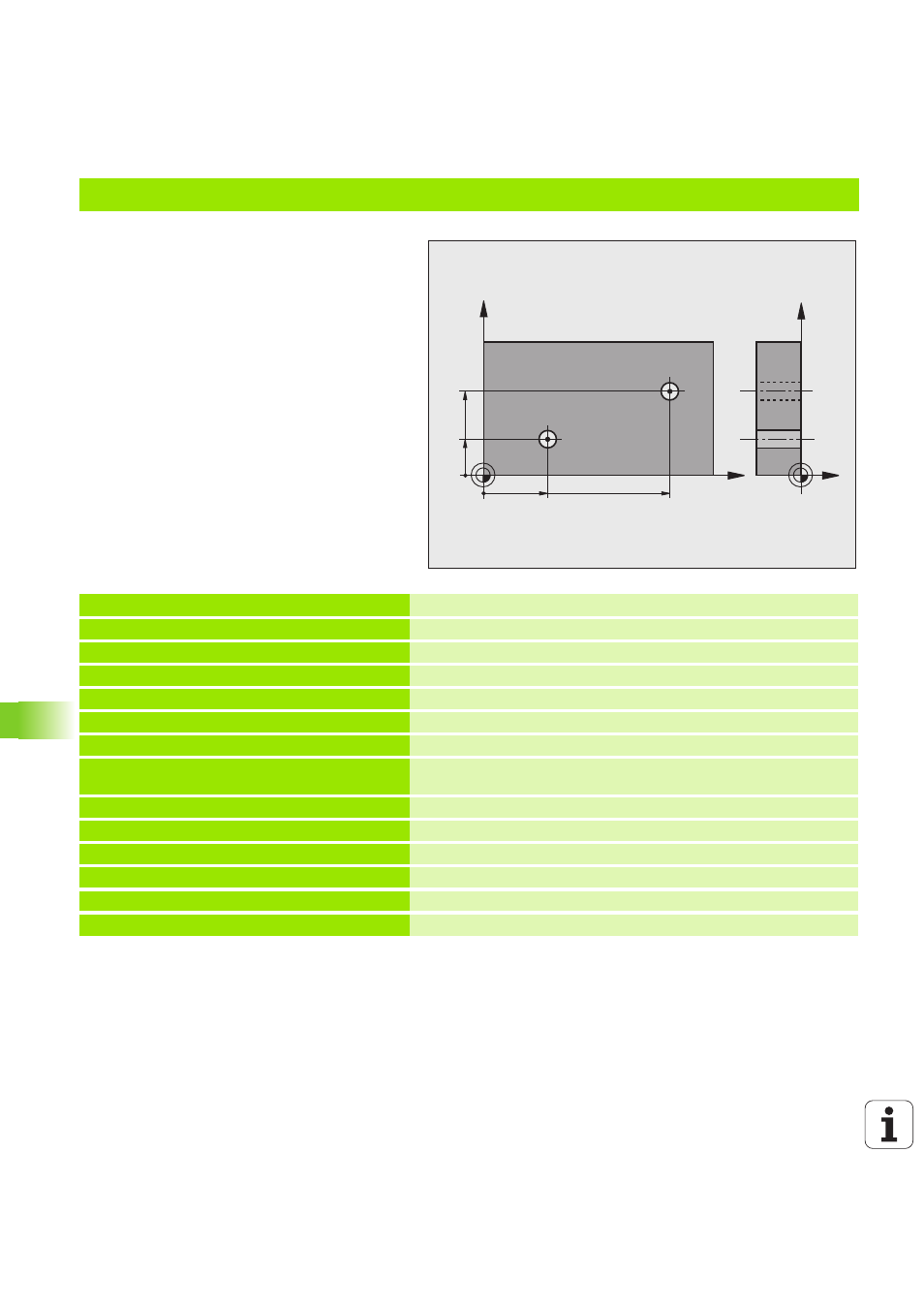

Ejemplo: Determinar el giro básico mediante dos taladros
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 TALADROS
Q268=+25 ;1ER CENTRO 1ER EJE Centro del 1er taladro: Coordenada X
Q269=+15 ;1ER CENTRO 2º EJE Centro del 1er taladro: Coordenada Y
Q270=+80 ;2º CENTRO 1ER EJE Centro del 2º taladro: Coordenada X
Q271=+35 ;2º CENTRO 2º EJE Centro del 2º taladro: Coordenada Y
Q261=-5 ;ALTURA MEDICIÓN Coordenada en el eje de palpación desde la cual se realiza la
medición
Q260=+20 ;ALTURA SEGURIDAD Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q307=+0 ;GIRO BÁSICO PREINST. Ángulo de las rectas de referencia
Q402=1 ;ALINEACIÓN Compensar inclinación mediante giro de la mesa giratoria
Q337=1 ;FIJAR A CERO Después de la alineación, poner la visualización a cero
3 CALL PGM 35K47 Llamada al programa de mecanizado
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
