HEIDENHAIN iTNC 530 249
9.1 Ciclos SL con fór
m
ulas de cont
or
no complejas

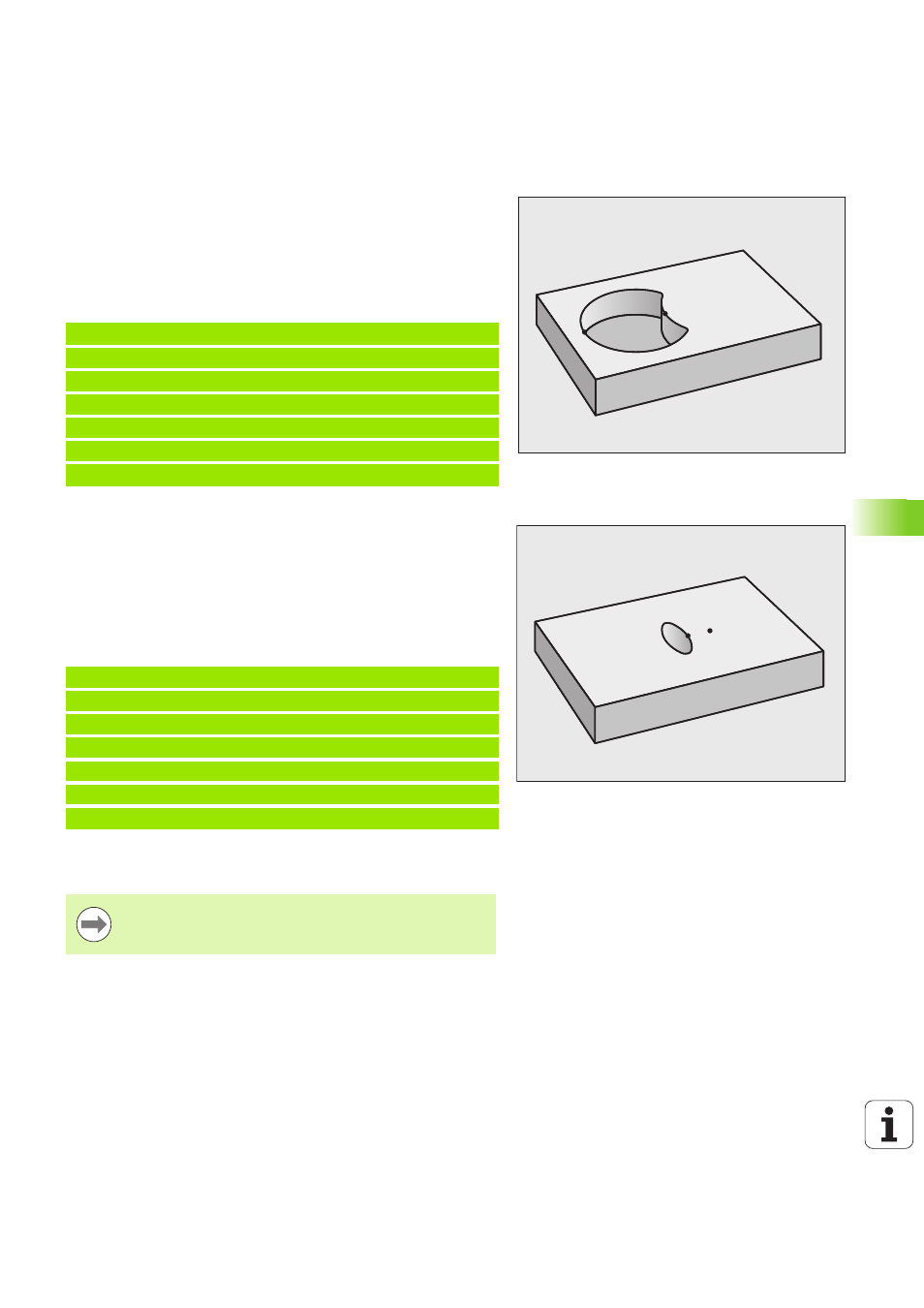

"Resta" de superficies
Se mecanizan la superficie A sin la parte que es común a B:
„ Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula del contorno la superficie B se separa de la superficie
A con "intersección con complemento de"
Programa de definición de contorno:
Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
„ Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula de contorno las superficies A y B se calculan con la
función "intersección con"
Programa de definición de contorno:
Ejecutar contorno con los ciclos SL
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC2 = “CAJERA_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC2 = “CAJERA_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
El mecanizado del contorno completo definido se realiza
con los ciclos SL 20 - 24 Ver “Resumen” en pág. 186
