HEIDENHAIN iTNC 530 157

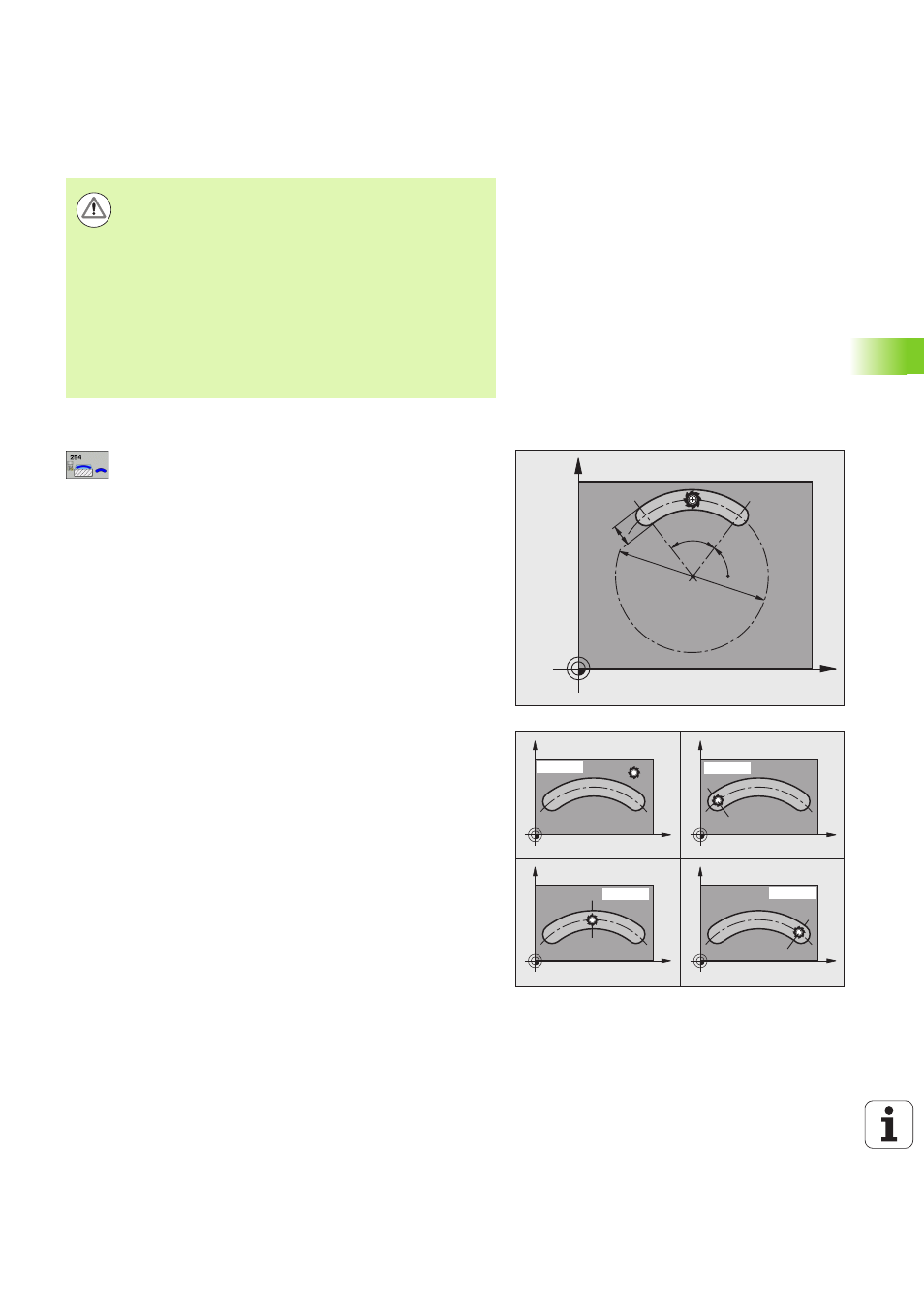

5.5 RANURA CIR
C
ULAR (c
iclo 254, DIN/ISO: G254)
Parámetros de ciclo
U Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
U Ancho de la ranura Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura. Si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura). Ancho máximo de
la ranura en el desbaste: doble del diámetro de la
herramienta. Campo de introducción 0 a 99999,9999
U Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado. Campo de introducción 0 a 99999,9999
U Diámetro del arco de círculo Q375: Introducir el
diámetro del arco de círculo. Campo de introducción
0 a 99999,9999
U Referencia para la posición de la ranura
(0/1/2/3/4) Q367: Posición de la ranura en
referencia a la posición de la herramienta en el
momento de llamar al ciclo:
0: No se tiene en cuenta la posición de la herramienta.
La posición de la ranura se genera desde el centro del
círculo graduado y el ángulo de partida
1: posición de la herramienta = centro círculo
izquierdo de ranura. El ángulo de partida Q376 se
refiere a esta posición. No se tiene en cuenta el
centro del circulo graduado introducido
2: posición de la herramienta = centro del arco El
ángulo de partida Q376 se refiere a esta posición. No
se tiene en cuenta el centro del circulo graduado
introducido
3: posición de la herramienta = centro círculo derecho
de ranura. El ángulo de partida Q376 se refiere a esta
posición. No se tiene en cuenta el centro del circulo
graduado introducido
¡Atención: Peligro de colisión!
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajola superfice de la pieza!
Si se activa el ciclo con el volumen de mecanizado 2 (sólo
acabado), el TNC posiciona la herramienta con marcha
rápida al primer paso de profundización.
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
