HEIDENHAIN iTNC 530 111
4.3 R
O
SCADO sin mac
ho flotant
e
GS NEU (ciclo 207
, DIN/ISO:
G207)

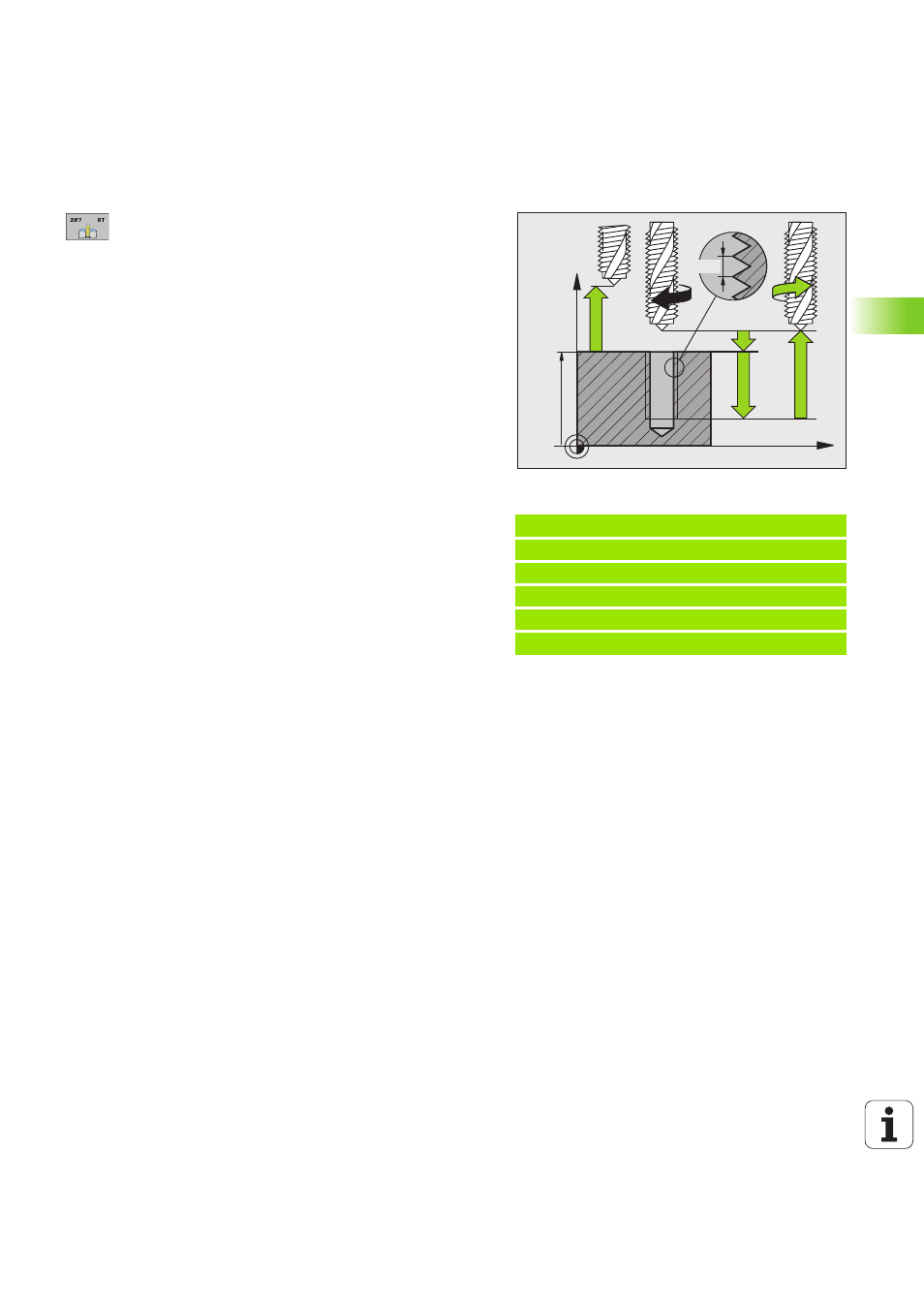

Parámetros de ciclo
U Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza. Campo de
introducción 0 a 99999.9999 alternativo PREDEF
U Profundidad de roscado Q201 (valor incremental):
distancia entre la superficie de la pieza y el final de la
rosca. Campo de entrada -99999,9999 hasta
99999,9999
U Paso de rosca Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey DESPLAZAR MANUALMENTE Si se pulsa
RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Ejemplo: Bloques NC
26 CYCL DEF 207 ROSCADO RIGIDO GS NUEVO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Z
X
Q203
Q204
Q200
Q201
Q239
