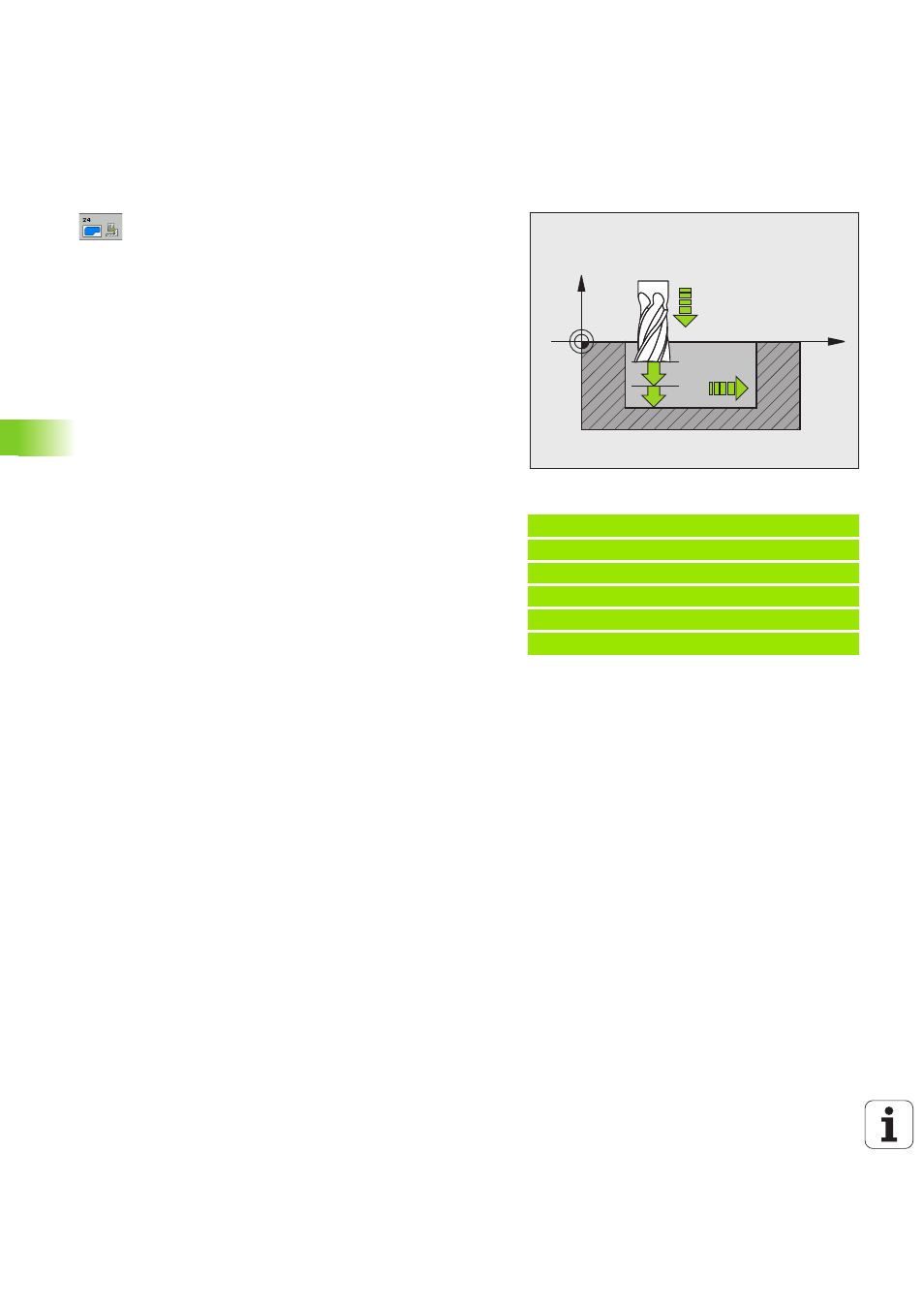

202 Ciclos de mecanizado: Cajera de contorno, trazados de contorno
7.
8 A
C
ABADO LA
TERAL (ciclo 24, DIN/ISO: G124)
Parámetros de ciclo
U ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección del mecanizado:
+1:Giro en sentido antihorario
-1:Giro en sentido horario
Alternativo PREDEF
U Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U Avance al profundizar Q11: Avance al profundizar.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
U Avance para desbaste Q12: Avance de fresado.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
U Sobremedida de acabado lateral Q14 (valor
incremental): Sobremedida para varios acabados;
cuando Q14=0 se desbasta la última distancia de
acabado. Campo de introducción -99999,9999 a
99999.9999
Ejemplo: Bloques NC
61 CYCL DEF 24 ACABADO LATERAL
Q9=+1 ;SENTIDO DE GIRO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q14=+0 ;SOBREMEDIDA LATERAL
X
Z
Q11
Q12
Q10
