292 Ciclos: Conversiones de coordenadas
1
1
.8 F
A
CT
OR DE ESCALA ESPECIFICO DE CAD
A
EJE (ciclo 26)
11.8 FACTOR DE ESCALA
ESPECIFICO DE CADA EJE
(ciclo 26)

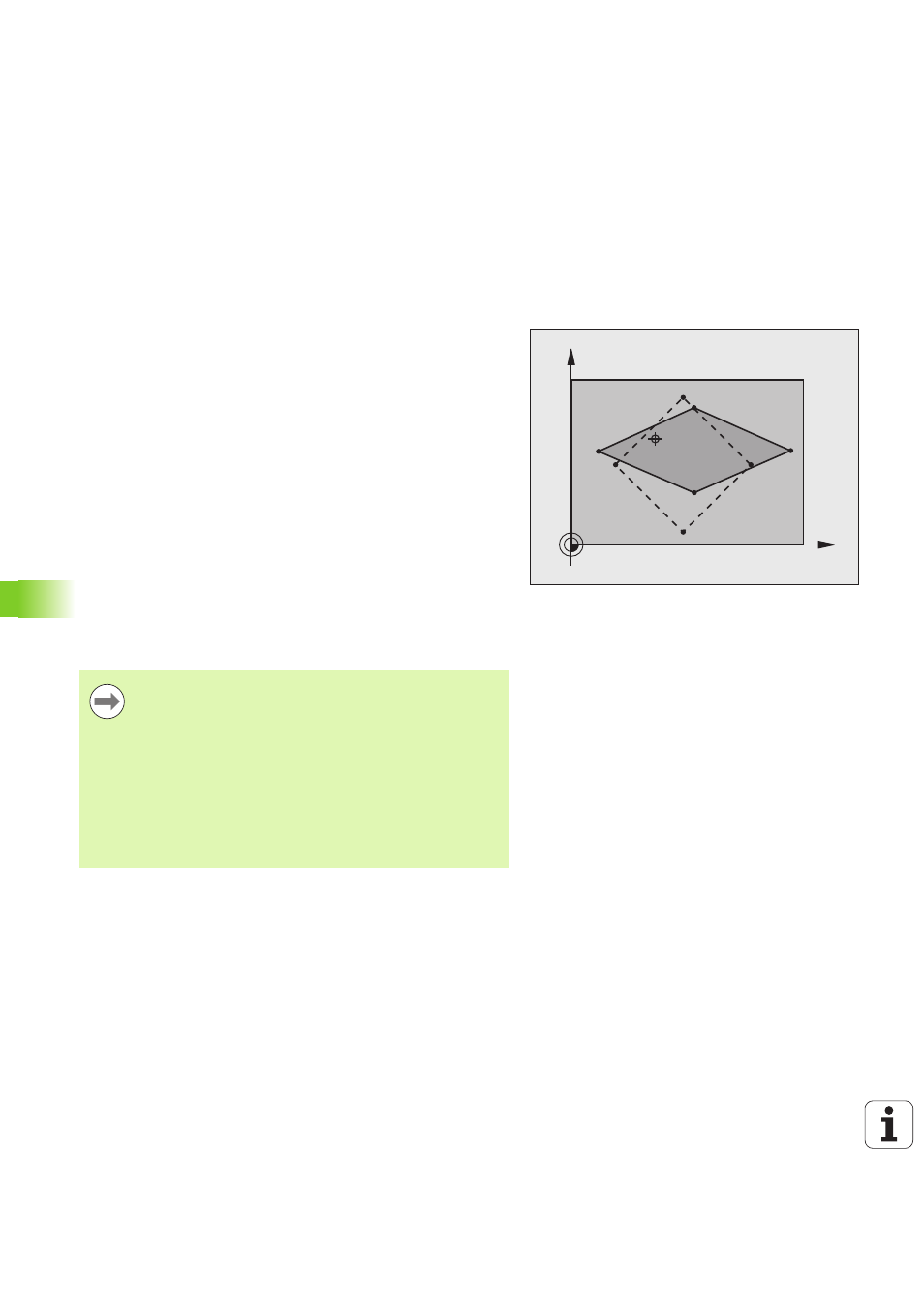

Funcionamiento
Con el ciclo 26 se pueden tener en cuenta factores de contracción y
de prolongación específicos de eje.
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el modo de funcionamiento
Posicionamiento manual. El TNC muestra el factor de escala activado
en la visualización de estados adicional.
Anulación
Se programa de nuevo el ciclo FACTOR DE ESCALA con el factor 1
para el eje correspondiente.
¡Tener en cuenta durante la programación!
X
Y
CC
Los ejes de coordenadas con posiciones sobre
trayectorias circulares no pueden prolongarse o reducirse
con diferentes escalas.
Se puede introducir un factor de escala específico para
cada eje.
Además se pueden programar las coordenadas de un
centro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce hacia
el mismo, es decir, no es necesario realizarlo con el punto
cero actual, como en el ciclo 11 F. DE ESCALA.
