HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming Manual del usuario
Página 127
HEIDENHAIN iTNC 530
127
4.8 FRESADO DE T
A
LADR
O DE R
O
SCA (ciclo 264, DIN/ISO: G264)
U
Retroceso para la rotura de viruta
Q256 (valor
incremental): Valor según el cual el TNC retira la
herramienta para la rotura de viruta Campo de
introducción 0,1000 hasta 99999,9999
U
Profundidad de fresado frontal
Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal. Campo de introducción -99999,9999 a
99999.9999
U

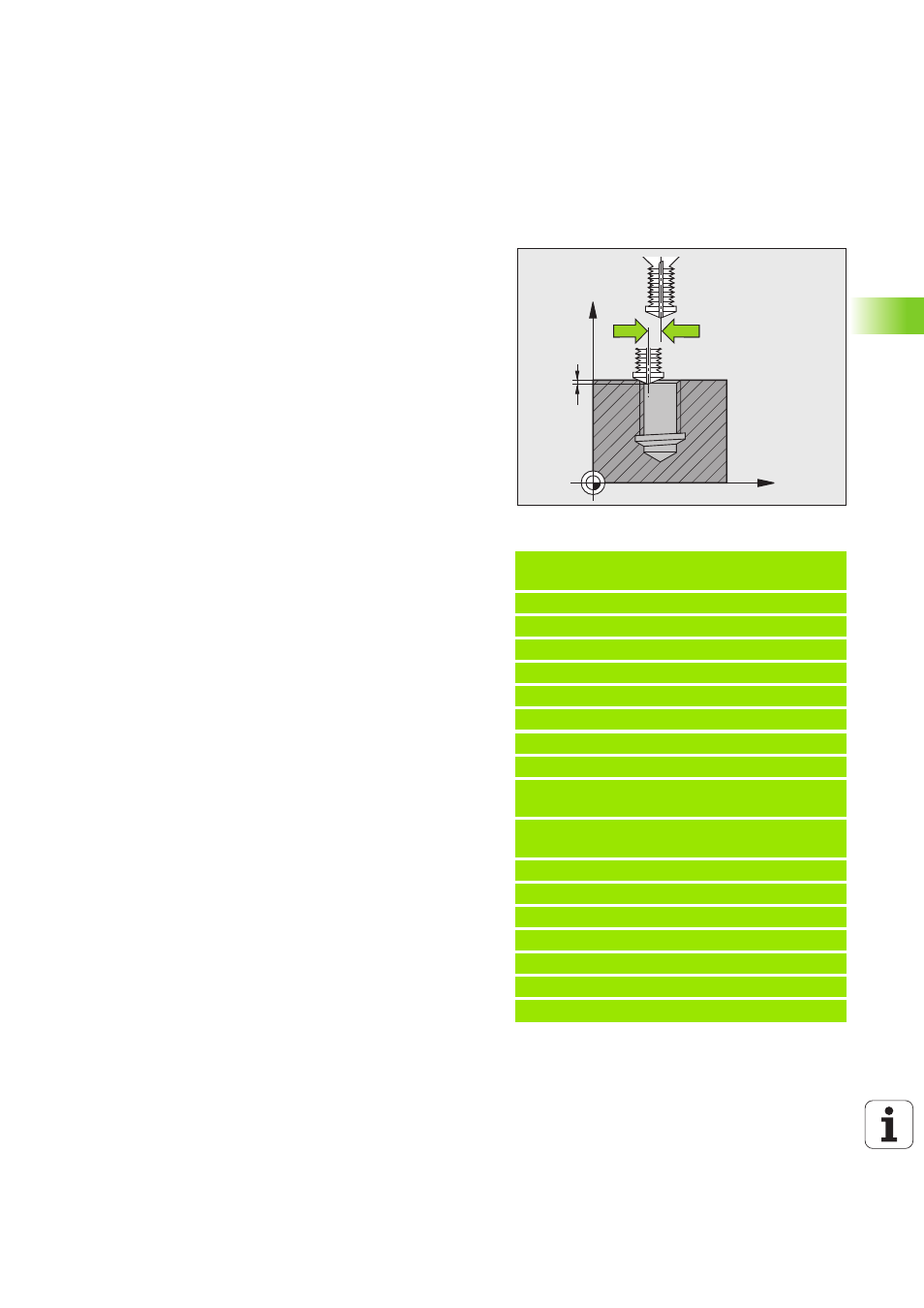

Desvío en la profundización frontal
Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 a 99999,9999
U
Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999.9999
alternativo PREDEF
U
Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
U
Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
U
Avance fresado
Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO
Ejemplo: Bloques NC
25 CYCL DEF 264 FRESADO DE ROSCA EN
TALADRO
Q335=10
;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-16
;PROFUNDIDAD DE ROSCA
Q356=-20
;PROFUNDIDAD DE TALADRADO
Q253=750
;AVANCE DE PREPOSICIONAMIENTO
Q351=+1
;TIPO DE FRESADO
Q202=5
;PROFUNDIDAD DE PASO
Q258=0,2
;DISTANCIA DE PARADA PREVIA
Q257=5
;PROFUNDIDAD DE TALADRADO
ROTURA DE VIRUTA
Q256=0.2
;RETROCESO EN ROTURA DE
VIRUTA
Q358=+0
;PROFUNDIDAD FRONTAL
Q359=+0
;DESVIACIÓN FRONTAL
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+30
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q207=500
;AVANCE DE FRESADO
X
Z
Q359
Q359
Q358
