180 Ciclos de mecanizado: Definiciones de modelo
6.4 Ejemplos de pr
ogr
amación
6.4 Ejemplos de programación

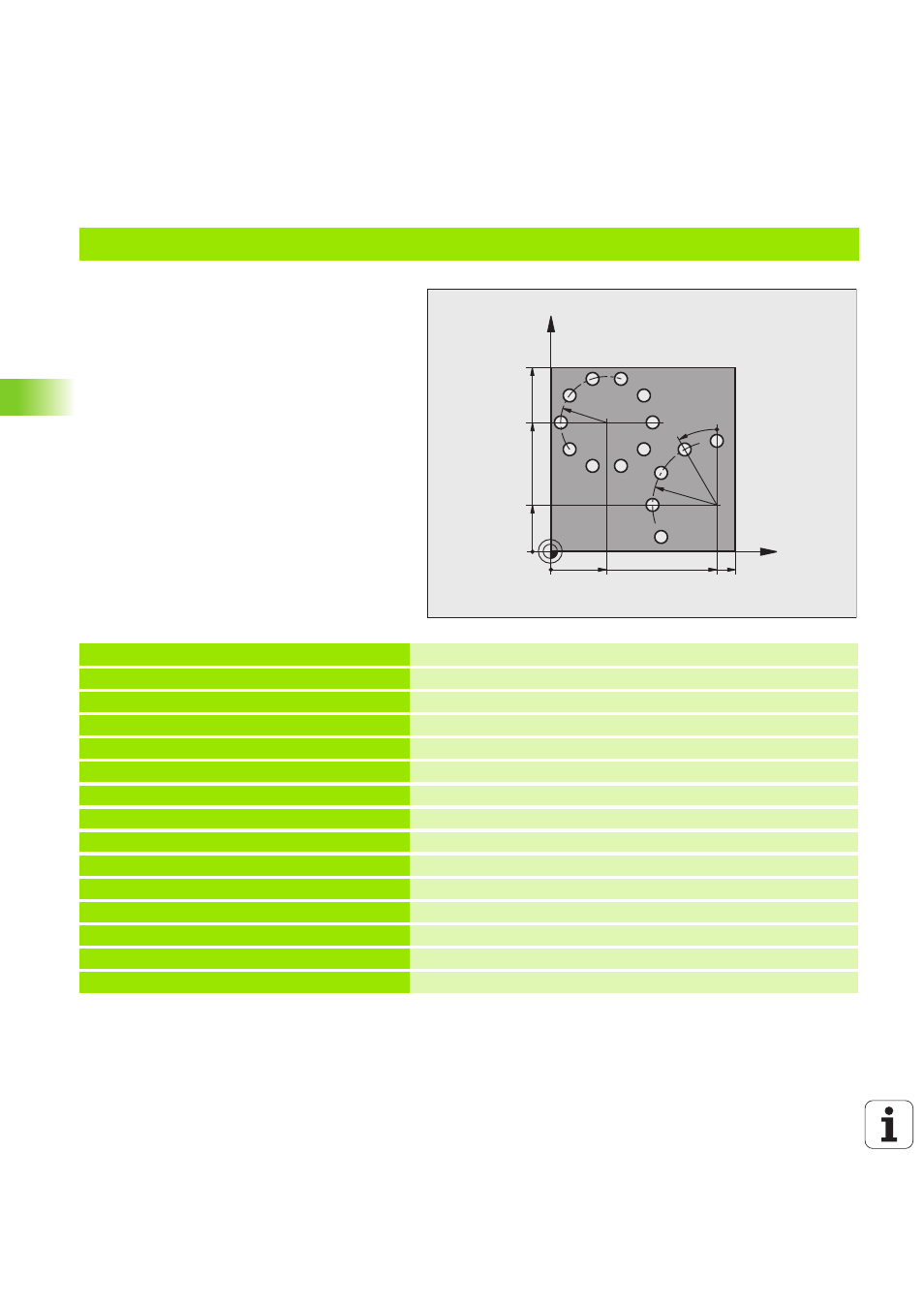

Ejemplo: Círculos de puntos
0 BEGIN PGM TALAD. MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Definición de la herramienta
4 TOOL CALL 1 Z S3500 Llamada a una herramienta
5 L Z+250 R0 FMAX M3 Retirar la herramienta
6 CYCL DEF 200 TALADRADO Definición del ciclo taladrado
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=4 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=0 ;2ª DISTANCIA DE SEGUR.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
30
70
100
100
R25
R35
30°
90
25
