HEIDENHAIN iTNC 530
91
2.5 Inclinar plano de meca
nizado (Opción de sof
tw
a
re
1)

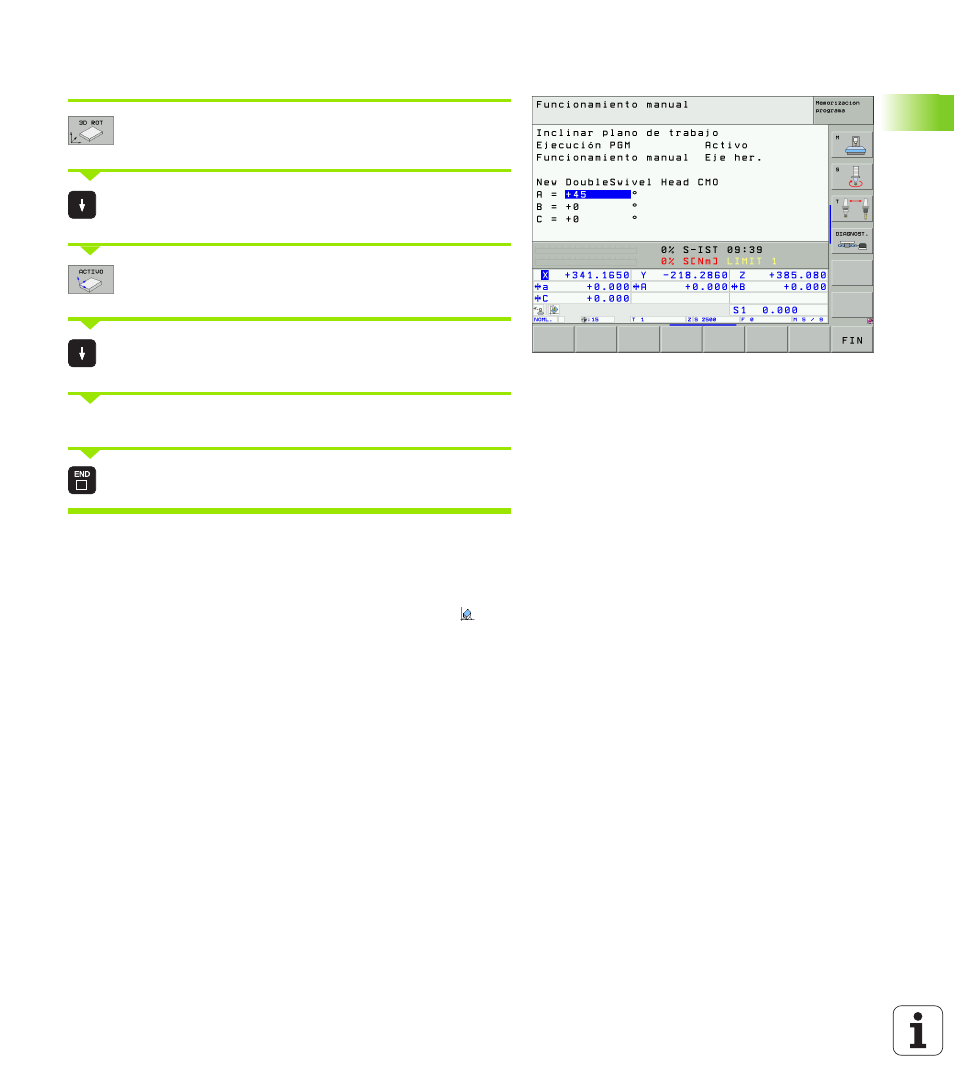

Activación de la inclinación manual
Seleccionar la inclinación manual: pulsar la softkey 3D
ROT
Posicionar el campo luminoso en el punto del menú
modo Manual
mediante las teclas cursoras
Activar la inclinación manual: pulsar la softkey
ACTIVO
Posicionar el campo luminoso sobre el eje basculante
deseado mediante las teclas cursoras
Introducir el ángulo de inclinación
Finalizar la introducción: tecla END
Para desactivarlo, se fija el modo de funcionamiento deseado en el
menú Inclinación del plano de mecanizado al modo Inactivo.
Cuando está activada la función Inclinación del plano de mecanizado,
y el TNC desplaza los ejes de la máquina en relación a los ejes
inclinados, en la visualización de estados aparece el símbolo
En el caso de que se active la función Inclinación del plano de
mecanizado en el modo de funcionamiento Ejecución del programa, el
ángulo de inclinación introducido en el menú será válido a partir de la
primera frase del programa de mecanizado a ejecutar. Utilice el ciclo
19 PLANO DE MECANIZADO o la función PLANE en el programa de
mecanizado, allí están activos los valores angulares definidos. En este
caso se sobreescriben los valores angulares introducidos en el menú.
