622
11 Programación: Parámetros Q
1
1
.12 Ejemplos de pr
ogr
amación

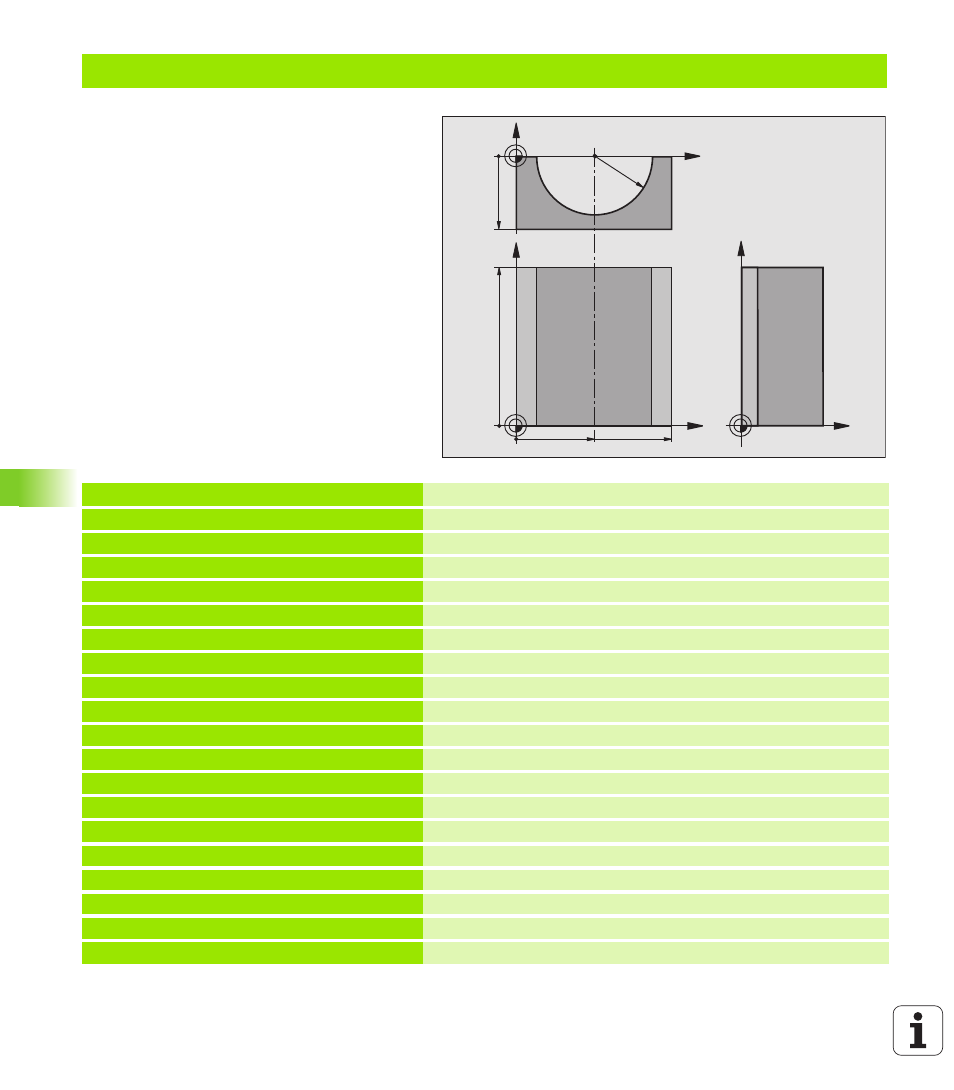

Ejemplo: Cilindro cóncavo con fresa radial
Desarrollo del programa
„ El programa sólo funciona con fresa radial, la
longitud de la hta. se refiere al centro de la bola
„ El contorno del cilindro se realiza por medio de
muchas pequeñas rectas (definible mediante
Q13) Cuantos más puntos se definan, mejor
será el contorno.
„ El cilindro se fresa en tramos longitudinales
(aquí: paralelos al eje Y)
„ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Dirección del mecanizado en sentido horario:
Ángulo inicial > ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < ángulo final
„ El radio de la herramienta se corrige
automáticamente
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
Centro eje X
2 FN 0: Q2 = +0
Centro eje Y
3 FN 0: Q3 = +0 Centro eje Z
4 FN 0: Q4 = +90 Ángulo inicial en el espacio (plano Z/X)
5 FN 0: Q5 = +270 Ángulo final en el espacio (plano Z/X)
6 FN 0: Q6 = +40 Radio del cilindro
7 FN 0: Q7 = +100 Longitud del cilindro
8 FN 0: Q8 = +0 Posición angular en el plano X/Y
9 FN 0: Q10 = +5 Sobremedida del radio del cilindro
10 FN 0: Q11 = +250
Avance al profundizar
11 FN 0: Q12 = +400
Avance de fresado
12 FN 0: Q13 = +90
Número de cortes ó tramos
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Definición pieza bruto
15 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
Definición de la herramienta
16 TOOL CALL 1 Z S4000
Llamada de herramienta
17 L Z+250 R0 FMAX
Desplazar herramienta libremente
18 CALL LBL 10
Llamada al mecanizado
19 FN 0: Q10 = +0
Anular la sobremedida
X
Y
50 100
100
Z
Y
X
Z
-50
R40
